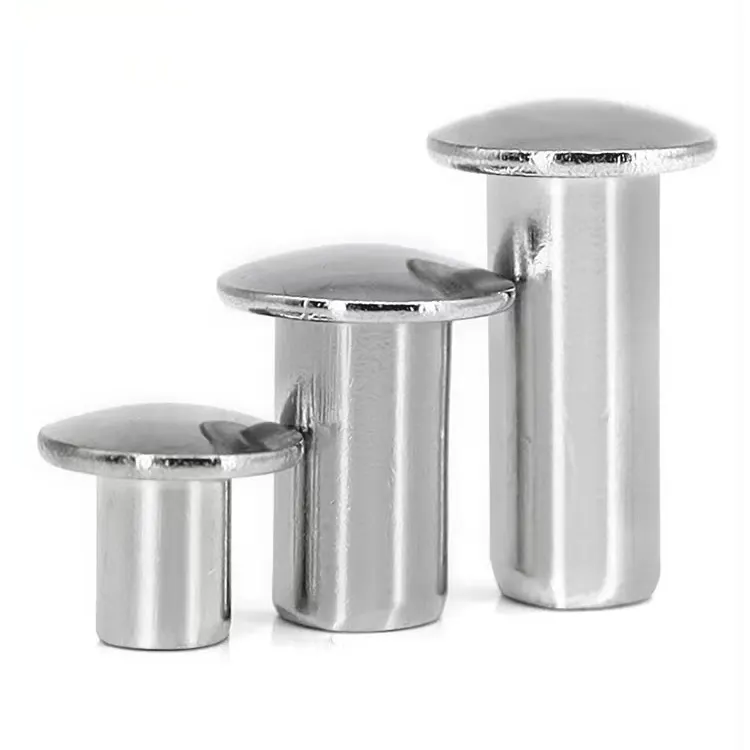

หมุดย้ำหัวทรัส

หมุดย้ำหัวทรัสคือสิ่งที่คุณระบุเมื่อหัวกลมหรือหัวแบนไม่กว้างพอ หัวโครงมีเส้นผ่านศูนย์กลางหัว 2.2–2.8 เท่าของเส้นผ่านศูนย์กลางด้าม ซึ่งกว้างกว่าหัวกลม (1.6–1.8×) และหัวแบน (2.0–2.5×) อย่างเห็นได้ชัด ความกว้างที่เพิ่มขึ้นนี้จะสร้างพื้นผิวตลับลูกปืนที่ใหญ่ขึ้น โดยกระจายแรงจับยึดไปยังพื้นที่ที่กว้างขึ้น ผลลัพธ์: หมุดย้ำอยู่กับที่โดยไม่ต้องดึงผ่านวัสดุที่อ่อนนุ่มหรือเปราะ

เมื่อคุณเชื่อมพลาสติก โลหะแผ่นบาง ไม้เนื้ออ่อน หรือวัสดุผสม หัวโครงขดกว้างคือความแตกต่างระหว่างข้อต่อที่คงทนกับข้อต่อที่ล้มเหลว

Truss vs. Round – ทำไมความกว้างจึงมีความสำคัญ

สิ่งที่เราทำ – สองแบบ ห้าวัสดุ

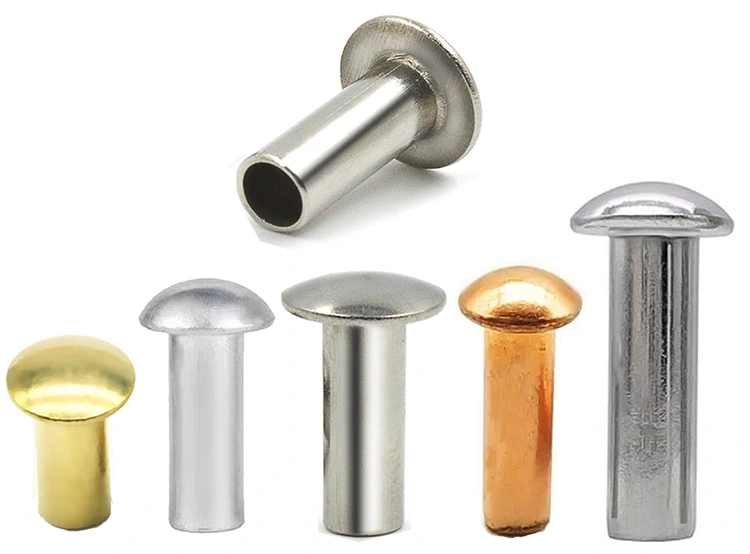

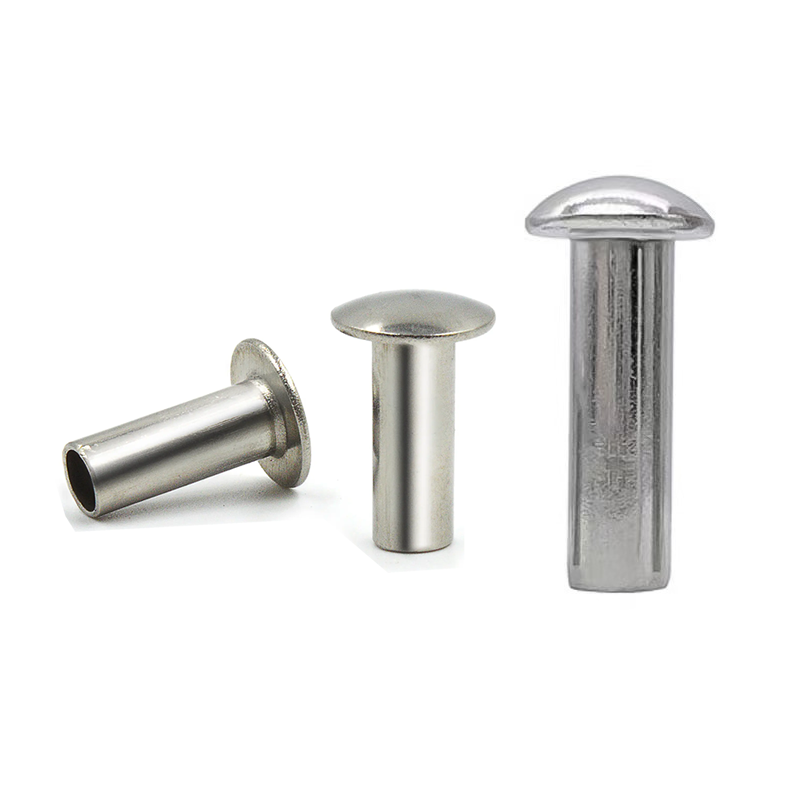

หมุดย้ำหัวทรัสมีให้เลือกทั้งแบบทึบและกึ่งท่อ ไม่มีท่อแบบเต็มสำหรับสไตล์ศีรษะนี้ เนื่องจากรูปทรงของโดมที่กว้างและตื้น

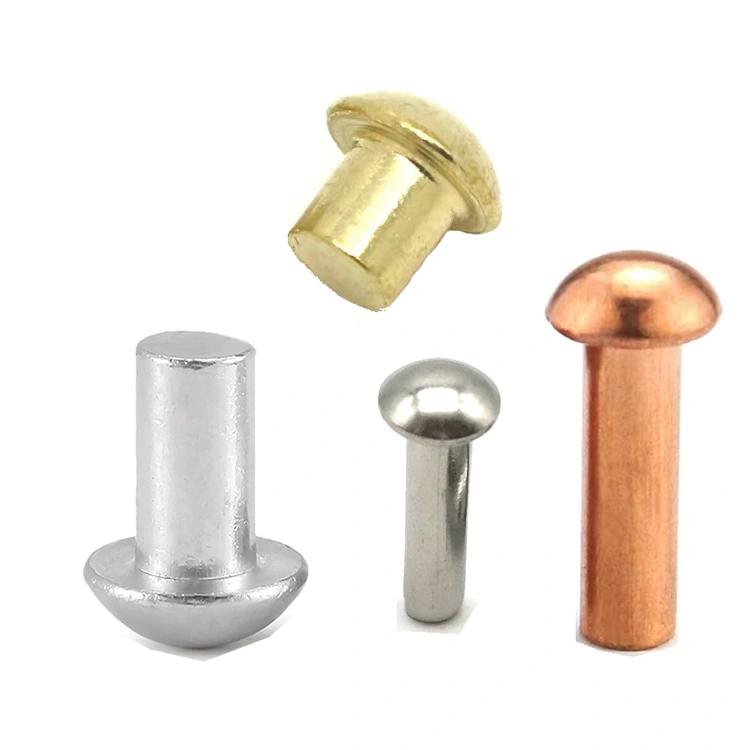

วัสดุที่มีอยู่:เหล็กคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)

เสร็จสิ้น: ชุบสังกะสี, แบล็คออกไซด์, เคลือบ, แล็กเกอร์, ชุบนิกเกิล, โบราณ, อโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

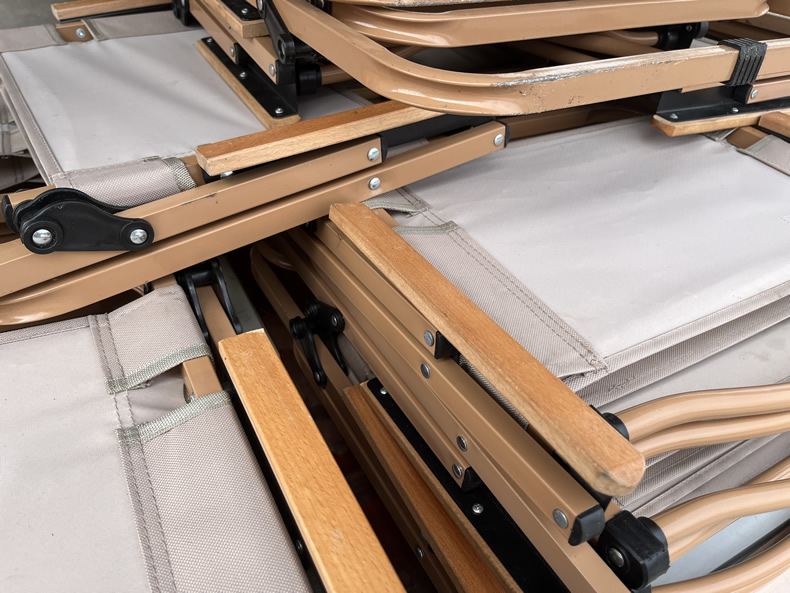

การใช้งานจริง – อุปกรณ์รองรับเบาะเก้าอี้แบบพับได้

ผู้ผลิตเฟอร์นิเจอร์รายหนึ่งกำลังผลิตเก้าอี้พับที่มีโครงที่นั่งทำจากโพลีโพรพีลีนติดกับโครงเหล็ก การออกแบบดั้งเดิมใช้หมุดย้ำหัวกลมที่จุดยึดสี่จุด หลังจากใช้งานไปไม่กี่เดือน หัวหมุดย้ำก็ถูกดึงผ่านพลาสติก พื้นผิวลูกปืนแคบไม่สามารถรับน้ำหนักได้เมื่อมีคนนั่งลง

ผู้ผลิตลองใช้แหวนรองใต้หัวกลม ใช้งานได้ แต่เพิ่มเวลาในการประกอบและค่าอะไหล่ พวกเขาต้องการตัวยึดที่ทำงานได้ทั้งสองแบบ ทั้งแบบแบริ่งกว้างและแบบติดตั้งเร็ว

Nuote Metals จัดหาหมุดย้ำกึ่งท่อหัวโครงเหล็กชุบสังกะสี – ก้าน 4.0 มม., หัวโครงถัก 10.5 มม., ความยาวลำกล้อง 10.0 มม. หัวทรัสกว้างแทนที่ทั้งหัวกลมและแหวนรองในส่วนประกอบเดียว ช่องกึ่งท่อทำให้แรงในการตั้งค่าต่ำ ป้องกันการแตกร้าวในโพลีโพรพีลีน การชุบสังกะสีช่วยป้องกันสนิมสำหรับการเชื่อมต่อโครงเหล็ก

ลูกค้าใช้เก้าอี้ 1,000 ตัวในสายการผลิต หมุดย้ำหัวทรัสติดตั้งอย่างสะอาด ยึดแน่น และไม่ต้องใช้แหวนรองแยกต่างหาก ไม่มีการดึงผ่าน ไม่มีรอยแตกร้าว ไม่มีขั้นตอนการประกอบเพิ่มเติม

ตัวเลือกมาตรฐาน – ปรับแต่งตามข้อกำหนดของคุณ

หมุดย้ำหัวทรัสผลิตขึ้นตามความต้องการที่แน่นอนของคุณ เนื่องจากเส้นผ่านศูนย์กลางของหัวจะกว้างกว่าหัวแบบอื่นๆ อย่างมาก เราจึงผลิตแต่ละออเดอร์เพื่อให้ตรงกับความหนาของวัสดุและขนาดรูเฉพาะของคุณ

สิ่งที่เราต้องการจากคุณ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม
• เส้นผ่านศูนย์กลางของหัว – ตรงกับความต้องการพื้นผิวตลับลูกปืนของคุณ
• ความยาวโดยรวม – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• การออกแบบ – แข็งหรือกึ่งท่อ
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์ ฯลฯ

เราขอแนะนำ:หากคุณไม่แน่ใจเกี่ยวกับเส้นผ่านศูนย์กลางของส่วนหัว โปรดส่งตัวอย่างวัสดุของคุณมาให้เรา (เศษเหล็กก็ใช้ได้) เราจะทดสอบขนาดส่วนหัวที่เหมาะสมที่สุดกับวัสดุจริงของคุณและแนะนำข้อกำหนดที่เหมาะสม

ไม่มีค่าเครื่องมือสำหรับขนาดหัวโครงมาตรฐาน ตัวอย่างที่มีให้สำหรับการทดสอบ

ความแตกต่างของหัวทรัส – ตลับลูกปืนกว้างไม่มีเทอะทะ

หัวโครงเป็นหัวแบบมาตรฐานที่กว้างที่สุดที่มีอยู่ และอยู่ในระดับต่ำ โดมที่กว้างและตื้นให้พื้นผิวรับน้ำหนักสูงสุดในขณะที่รักษาความสูงของส่วนหัวให้ค่อนข้างต่ำ (25–30% ของเส้นผ่านศูนย์กลางส่วนหัว)

สิ่งนี้มีความหมายต่อการประกอบของคุณ:

• ดึงผ่านน้อยลง – หัวกว้างกระจายโหลดไปยังพื้นที่ขนาดใหญ่ ช่วยลดความเครียดบนวัสดุที่อ่อนนุ่ม สำหรับพลาสติก คอมโพสิต และโลหะแผ่นบาง นี่เป็นสิ่งสำคัญ
• วัสดุเสียหายน้อยลง – โดมตื้นและขอบเรียบช่วยป้องกันการตัดหรือเซาะเข้าไปในวัสดุโดยรอบ
• ไม่จำเป็นต้องใช้แหวนรอง – หัวโครงทำหน้าที่เป็นแหวนรองในตัว ทำให้ไม่ต้องใช้ฮาร์ดแวร์แยกต่างหาก

วิธีที่เราทำให้มันสอดคล้อง:

• การขึ้นรูปแบบควบคุม – โดมที่กว้างและตื้นนั้นสร้างได้ยากกว่าหัวกลม กระบวนการมุ่งหน้าไปหลายขั้นตอนของเราช่วยให้มั่นใจได้ว่าโลหะจะไหลอย่างสม่ำเสมอโดยไม่มีรอยยับ
• แม่พิมพ์ที่แม่นยำ – โปรไฟล์โครงถักถูกตัดตามรัศมีเม็ดมะยมและมุมขอบเฉพาะ หมุดย้ำทุกอันจะมีโปรไฟล์เหมือนกัน
• การตรวจสอบความร่วมศูนย์ – หัวต้องอยู่ตรงกลางด้ามภายใน ±0.10 มม. หัวที่ไม่อยู่ตรงกลางจะลดประสิทธิภาพของตลับลูกปืน

การควบคุมคุณภาพ – วิธีที่เรารักษา Wide Heads ให้สม่ำเสมอ

หัวทรัสนั้นยากกว่าหัวกลม โดมที่กว้างและตื้นสร้างโอกาสในการเกิดรอยย่น ความหนาไม่สม่ำเสมอ และการขึ้นรูปที่ไม่อยู่ตรงกลาง เราดูแลชุดหัวทรัสทุกชุดด้วยความเอาใจใส่เป็นพิเศษ

สิ่งที่เราตรวจสอบ:

• เส้นผ่านศูนย์กลางก้าน – ±0.05 มม. หากมันไม่พอดีกับรูของคุณก็ไม่มีอะไรสำคัญ
• เส้นผ่านศูนย์กลางหัว – ±0.20 มม. พื้นผิวลูกปืนคือเหตุผลทั้งหมดที่คุณเลือกหัวโครงถัก เราวัดทุกชุด
• ความสูงของหัว – ±0.15 มม. สูงเกินไปและอาจไม่ชัดเจนส่วนประกอบที่อยู่ติดกัน แบนเกินไปและดูผิดปกติ
• ความเรียบของศีรษะ – ด้านล่างของศีรษะต้องแนบชิดกับวัสดุของคุณ ไม่มีช่องว่าง
• ความลึกของโพรง - 45–55% ของความยาวลำกล้อง ตื้นเกินไป แรงในการตั้งค่าสูง ลึกเกินไปการกอดก็อ่อนแอ
• ความร่วมศูนย์ – หัวต้องอยู่ตรงกลางด้ามภายใน ±0.10 มม. หัวที่ไม่อยู่ตรงกลางจะลดประสิทธิภาพของตลับลูกปืน

กระบวนการตรวจสอบของเรา:

• ลวดขาเข้า – มีการตรวจสอบเส้นผ่านศูนย์กลางและความแข็งก่อนเริ่มการผลิต
• บทความแรก – หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ทุกมิติได้รับการตรวจสอบแล้ว
• อยู่ระหว่างดำเนินการ – หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด
• การทดสอบการตั้งค่า – ทุกๆ 2,000 ชิ้น ตั้งค่าเป็นวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและความแน่น
• การเรียงลำดับขั้นสุดท้าย – การตรวจสอบด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง

สิ่งที่คุณได้รับจริง – บันทึกที่สมบูรณ์ของสิ่งที่เราทำ

เราไม่เพียงแค่จัดส่งหมุดย้ำเท่านั้น เราจัดส่งบันทึกอย่างชัดเจนถึงสิ่งที่ผลิตและวิธีการตรวจสอบ

แพ็คเกจประกอบด้วย:

• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและความต้านทานแรงดึงของขดลวดที่ใช้
• เอกสารการตรวจสอบ – การวัดจริงของหมุดย้ำ 10 ตัวจากชุด (ตัวเลขจริง ไม่ใช่แค่ "อยู่ในเกณฑ์ความคลาดเคลื่อน")
• ใบรับรองการเสร็จสิ้น – ความหนาของการชุบที่ตรวจสอบโดย XRF (ถ้ามี)
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

เหตุใดจึงสำคัญ:หากเกิดความล้มเหลวในฟิลด์ คุณจะมีบันทึกเพื่อติดตามกลับไปยังขดลวดวัสดุที่แน่นอน เราเก็บสำเนาไว้เป็นเวลาห้าปี

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

ตำแหน่งที่ใช้หมุดย้ำหัวทรัส

• ส่วนประกอบพลาสติก – เฟอร์นิเจอร์ ภาชนะจัดเก็บ เรือนอุปกรณ์
• โลหะแผ่นบาง – งานท่อ HVAC, ตู้ไฟฟ้า, แผงยานยนต์
• คอมโพสิต – แผงไฟเบอร์กลาส วัสดุลามิเนต โครงสร้างแซนวิช
• ไม้เนื้ออ่อน – เฟอร์นิเจอร์ พาเลท ลัง โครงสร้างกลางแจ้ง
• รูขนาดใหญ่พิเศษ – เมื่อพิกัดความเผื่อของรูหลวมและจำเป็นต้องใช้หัวที่กว้างกว่าเพื่อปกปิดรูเหล่านั้น
• ผ้าใบและผ้าหนา – ผ้าใบกันน้ำ กันสาด เต็นท์ ป้าย
• ชุดประกอบรถ RV และรถพ่วง – แผง อุปกรณ์ตกแต่งภายใน อุปกรณ์ต่อพ่วงภายนอก

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: เมื่อใดที่ฉันควรเลือกหมุดย้ำหัวทรัสเหนือหัวกลมหรือหัวแบน

ตอบ: เลือกหัวทรัสเมื่อคุณต้องการพื้นผิวลูกปืนที่กว้างที่สุดเท่าที่จะเป็นไปได้ เพื่อป้องกันไม่ให้วัสดุอ่อนหรือเปราะทะลุผ่านได้ เส้นผ่านศูนย์กลางของหัวทรัสคือ 2.2–2.8 เท่าของเส้นผ่านศูนย์กลางด้าม ซึ่งกว้างกว่าหัวกลม (1.6–1.8×) และหัวแบน (2.0–2.5×) อย่างเห็นได้ชัด เลือกหัวกลมเมื่อคุณต้องการความแข็งแรงของหัวสูงสุดและทนต่อแรงกระแทก เลือกหัวแบนเมื่อคุณต้องการระยะห่างต่ำ สำหรับโครงเก้าอี้พับด้านบน หัวโครงคือตัวเลือกที่เหมาะสม เนื่องจากพื้นผิวรับน้ำหนักที่กว้างช่วยขจัดปัญหาการดึงทะลุโดยไม่ต้องเปลี่ยนการออกแบบใดๆ

Q2: สามารถใช้หมุดย้ำหัวทรัสในพลาสติกโดยไม่แตกร้าวได้หรือไม่?

ตอบ: ใช่ และนี่คือหนึ่งในแอปพลิเคชันหลักของพวกเขา พื้นผิวลูกปืนกว้างกระจายแรงเซ็ตตัวไปในพื้นที่ขนาดใหญ่ ช่วยลดความเครียดบนวัสดุที่เปราะ เพื่อผลลัพธ์ที่ดีที่สุด เราขอแนะนำ:

• เลือกการออกแบบกึ่งท่อเพื่อลดแรงในการเซ็ตตัวลง 70%
• เลือกความยาวลำกล้องให้ยาวกว่าปึกวัสดุของคุณ 1.5–2.0 มม
• ใช้การกด (ไม่ใช่ค้อน) เพื่อควบคุมแรงที่สม่ำเสมอ
• ทดสอบชิ้นงานตัวอย่างก่อนดำเนินการผลิตเต็มรูปแบบ

สำหรับโครงเก้าอี้พับ ลูกค้าใช้หมุดย้ำหัวโครงแบบกึ่งท่อที่มีการตั้งค่าการกดแบบควบคุม - ไม่มีรอยแตกร้าว ไม่มีการดึงทะลุ

Q3: มีวัสดุอะไรบ้างสำหรับหมุดย้ำหัวทรัส?

ตอบ: เราผลิตวัสดุเหล่านี้ในตระกูลวัสดุ 5 ตระกูล:

• เหล็กกล้าคาร์บอนต่ำ – แข็งแรงที่สุด คุ้มค่าที่สุด ชุบซิงค์หรือนิกเกิล

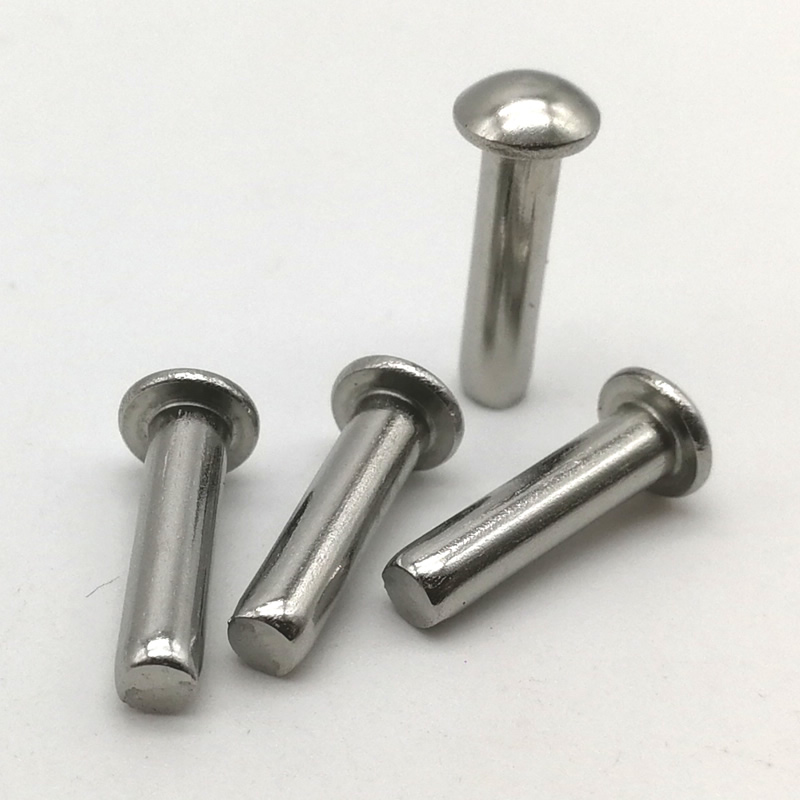

• สแตนเลส (304/316) – ทนทานต่อการกัดกร่อนถาวร ผ่านการรับรองตามมาตรฐาน
• ทองเหลือง (C2680) – ความนำไฟฟ้า ไม่เป็นแม่เหล็ก ตกแต่ง
• ทองแดง (C11000) – ค่าการนำไฟฟ้า/ความร้อนสูงสุด
• อะลูมิเนียม (5052/5056) – เบาที่สุด ไม่เป็นแม่เหล็ก

เราจัดเก็บวัสดุทั้งห้าชนิดไว้ในเส้นผ่านศูนย์กลางด้ามทั่วไป พื้นผิวรับน้ำหนักที่กว้างของหัวโครงถักมีประสิทธิภาพเป็นพิเศษสำหรับหมุดอะลูมิเนียมในชุดประกอบน้ำหนักเบา
