หมุดย้ำท่อ

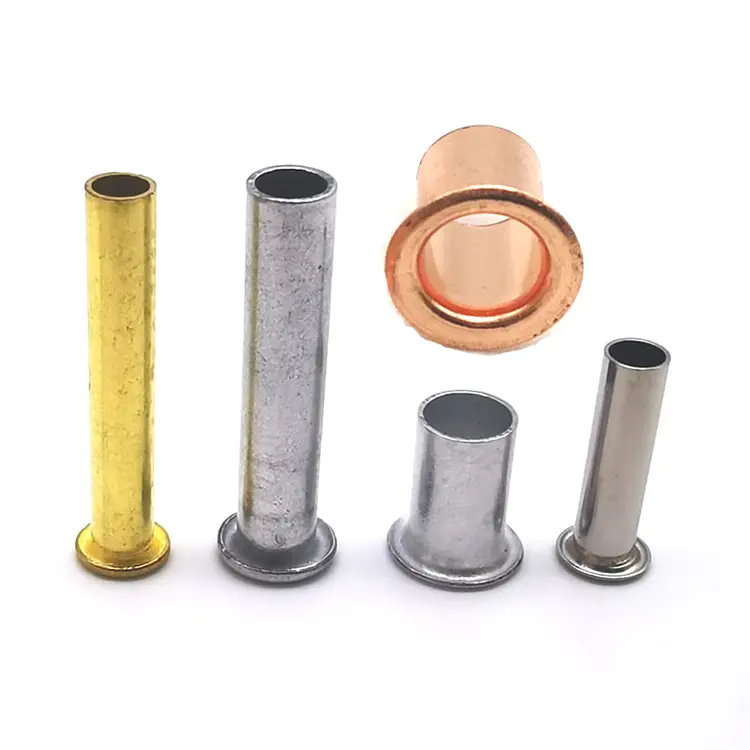

หมุดย้ำท่อเป็นท่อโลหะขนาดสั้นที่มีหัวขึ้นรูปที่ปลายด้านหนึ่ง ก้านกลวงตั้งแต่หางจนถึงศีรษะ กลวงทั้งหมด ไม่ใช่แค่บางส่วน ในระหว่างการติดตั้ง ผนังบางจะม้วนออกด้านนอกด้วยแรงที่ต่ำมาก โดยทั่วไปแล้วจะต้องใช้ประมาณ 15–20% ของสิ่งที่หมุดย้ำแข็งต้องการ

นี่คือตัวยึดที่คุณเลือกเมื่อคุณต้องการสิ่งที่มีน้ำหนักเบา เซ็ตตัวเร็ว และอ่อนโยนกับวัสดุที่อ่อนนุ่ม เป็นตัวยึดถาวรที่เบาที่สุดและตั้งค่าเร็วที่สุดที่มีอยู่ หากการใช้งานของคุณไม่ต้องการความแข็งแกร่งสูงสุด และคุณต้องการให้การผลิตดำเนินต่อไปอย่างรวดเร็ว หมุดย้ำท่อคือคำตอบ

หมุดย้ำท่อ เทียบกับ ของแข็ง เทียบกับ กึ่งท่อ – โพรงที่เปลี่ยนแปลงทุกสิ่ง

ตัวเลือกวัสดุ – ห้าตัวเลือกสำหรับการใช้งานห้ารายการ

มีรูปแบบหัวให้เลือก: กลม, แบน, หัวเทเปอร์

เสร็จสิ้นที่มีอยู่

การใช้งานจริงเพียงครั้งเดียว – อุปกรณ์เสริมสำหรับท่อดูดฝุ่นอุตสาหกรรม

ผู้ผลิตเครื่องดูดฝุ่นอุตสาหกรรมต้องการตัวยึดน้ำหนักเบาและราคาประหยัดสำหรับติดขั้วต่อสายยางเข้ากับตัวเครื่องพลาสติก สกรูเกลียวปล่อยรุ่นก่อนหน้านี้คลายตัวเมื่อเวลาผ่านไปเนื่องจากการสั่นสะเทือน หมุดย้ำแข็งทำให้ผนังพลาสติกบางแตกร้าว ลูกค้าต้องการตัวยึดที่ยึดติดได้รวดเร็ว ยึดติดถาวร และไม่ทำให้พลาสติกเสียหาย

เราจัดหาหมุดย้ำท่อเหล็กชุบสังกะสี – ก้าน 4.0 มม., หัวกลม 7.5 มม., ความยาวลำกล้อง 6.0 มม. การออกแบบที่กลวงทั้งหมดบานออกด้านนอกโดยใช้แรงเพียงเล็กน้อย – พลาสติกไม่แตกร้าว การชุบสังกะสีช่วยป้องกันการกัดกร่อน ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวใน 500 ยูนิต หลังจากรอบการสั่นสะเทือน 10,000 รอบ การคลายตัวเป็นศูนย์ ความล้มเหลวเป็นศูนย์ ตอนนี้พวกเขาสั่งหมุดย้ำของเราเป็นชุดจำนวน 300,000 ชิ้นต่อปี

จากสต็อกท่อไปจนถึงหมุดย้ำสำเร็จรูป – เราสร้างมันขึ้นมาอย่างไร

หมุดย้ำท่อเริ่มต้นจากสต็อกท่อโลหะแท้ – ตัดให้ยาวโดยให้ส่วนหัวอยู่ที่ปลายด้านหนึ่ง กระบวนการจะเหมือนกันโดยไม่คำนึงถึงวัสดุ แต่วัสดุแต่ละชนิดต้องใช้เครื่องมือและความเร็วที่แตกต่างกัน

การจัดซื้อหลอด– สต็อกหลอดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ แต่ละชุดมาพร้อมกับใบรับรองการทดสอบโรงงานและหมายเลขความร้อน

การตรวจสอบที่เข้ามา– มีการตรวจสอบสต๊อกท่อสำหรับเส้นผ่านศูนย์กลางภายนอก (±0.02 มม.) ความหนาของผนัง และองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ยืนยันเกรดวัสดุ วัสดุที่ไม่ตรงตามข้อกำหนดถูกปฏิเสธ

การตัดท่อ– ท่อถูกตัดให้มีความยาวว่างที่แม่นยำ ช่องว่างแต่ละอันจะกลายเป็นหมุดย้ำหนึ่งอัน

หัวเรื่อง– ท่อเปล่าที่ตัดจะถูกวางลงในเครื่องกดส่วนหัว แม่พิมพ์คาร์ไบด์จะมีส่วนหัว (กลม แบน หรือจม) ที่ปลายด้านหนึ่ง แม่พิมพ์ขัดเงาป้องกันรอยบนพื้นผิว

ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก

ไม้ลอย– ขจัดเศษไมโครออกไป

การชุบหรือการเคลือบ (หากระบุ)– นำไปใช้ตามต้องการ

การตรวจสอบขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

เวลานำตัวอย่าง:มาตรฐาน 5–7 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

จากวัสดุไปจนถึงหมุดย้ำสำเร็จรูป – แปดคำถามที่เราถามก่อนจัดส่ง

หมุดย้ำท่อทุกชุดต้องผ่านรายการตรวจสอบนี้ เราจะไม่ก้าวไปสู่ขั้นต่อไปจนกว่าเราจะตอบ "ใช่" ได้ทุกคำถาม

ก่อนเริ่มการผลิต:

ท่อสต็อกมีเส้นผ่านศูนย์กลางถูกต้องหรือไม่?– เราตรวจสอบเส้นผ่านศูนย์กลางภายนอกด้วยเลเซอร์ไมโครมิเตอร์ ความอดทน: ±0.02มม. หากดับคอยล์จะไม่เข้าห้องตัด

เป็นวัสดุที่เราสั่งหรือไม่?– สเปกโตรมิเตอร์ตรวจสอบเกรดต่างๆ เช่น เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม ไม่มีการคาดเดา ไม่มีการทดแทน

หลังจากทำหมุด 10 อันแรกแล้ว:

พวกเขาดูถูกไหม?– การตรวจด้วยสายตาภายใต้การขยาย รอยแตก ขรุขระ หัวไม่เท่ากัน รอยบนพื้นผิว – ข้อบกพร่องใดๆ ก็ตามจะหยุดการกด

ขนาดถูกต้องหรือไม่?– เส้นผ่านศูนย์กลางภายใน หน้าแปลนด้านนอก ความยาวลำกล้อง และความหนาของผนังที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ทั้งหมดจะต้องตรงกับภาพวาดก่อนเริ่มการผลิต

ระหว่างการผลิต:

เราอยู่ในมิติหรือไม่?– เจ้าหน้าที่ดึงหมุด 5 ตัวทุกๆ 500 ชิ้น คาลิปเปอร์แบบดิจิทัลและเกจ go/no-go ตรวจสอบขนาดที่สำคัญ การดริฟท์ใดๆ จะกระตุ้นให้เกิดการปรับเครื่องมือ

ก่อนที่เราจะจัดส่ง:

พวกเขาติดตั้งอย่างถูกต้องบนวัสดุของคุณหรือไม่?– ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ เราตรวจสอบการยึดเกาะเพื่อดูความสมมาตร ความแน่น และการแตกร้าว

มีการป้องกันการกัดกร่อนเพียงพอหรือไม่?– สำหรับหมุดย้ำแบบชุบ อโนไดซ์ หรือแบบพาสซีฟ เราใช้การทดสอบสเปรย์เกลือตามมาตรฐาน ASTM B117 มีการออกใบรับรองพร้อมกับแบทช์

มีการปฏิเสธหรือไม่?– หมุดทุกตัวจะผ่านเครื่องคัดแยกด้วยแสง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นตัวอย่าง AQL แบบสุ่มจะได้รับการตรวจสอบด้วยตนเอง

หมุดย้ำท่อที่ผ่านทั้งแปดคำถามพร้อมส่งแล้ว เราเก็บบันทึกไว้เป็นเวลาห้าปี หากเกิดปัญหาในภาคสนาม เราสามารถติดตามชุดงานและดึงไฟล์ทั้งหมดได้

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่ใช้หมุดย้ำท่อของเราในสายการผลิต ตั้งแต่ผู้สร้างเครื่องดูดฝุ่น ผู้ผลิตเฟอร์นิเจอร์ ไปจนถึงซัพพลายเออร์ด้านยานยนต์

พวกเขากลับมาหาเราด้วยเหตุผลเดียวกัน:

การตั้งค่าที่เร็วที่สุด– 15–20% ของแรงหมุดย้ำแข็ง ช่วยให้การผลิตดำเนินต่อไป

น้ำหนักเบา– การออกแบบที่กลวงทั้งหมดช่วยลดมวลที่เพิ่มให้เหลือน้อยที่สุด

คุณภาพสม่ำเสมอ –ความหนาของผนังสม่ำเสมอ ทีละชุด

การส่งมอบที่เชื่อถือได้– ตัวอย่างจัดส่งภายใน 5-7 วัน ผลิตตามกำหนดเวลา

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "หมุดย้ำท่อเหมือนกับหมุดย้ำกลวงหรือไม่"

ตอบ: ใช่ เป็นผลิตภัณฑ์ชนิดเดียวกัน ผู้ผลิตบางรายใช้ "ท่อ" ส่วนบางรายใช้ "กลวง" การออกแบบเหมือนกัน: เพลากลวงทั้งหมดทำจากสต็อกท่อ ตัดให้มีความยาวโดยมีส่วนหัวอยู่ที่ปลายด้านหนึ่ง ทั้งสองคำอ้างถึงสปริงเดียวกัน ที่ Nuote Metals เราใช้ทั้งสองอย่างสลับกัน

ถาม: "ฉันจะเลือกวัสดุที่เหมาะสมสำหรับหมุดย้ำท่อได้อย่างไร"

ตอบ: ตัวเลือกขึ้นอยู่กับการสมัครของคุณ:

หากคุณไม่แน่ใจ โปรดส่งรายละเอียดการสมัครของคุณมาให้เรา เราจะแนะนำวัสดุที่เหมาะสมโดยพิจารณาจากสภาพแวดล้อม ข้อกำหนดในการบรรทุก และงบประมาณของคุณ
