ส่วนประกอบที่มีความแม่นยำสำหรับการประกอบที่สำคัญ – เมื่อทุกอินเทอร์เฟซมีความสำคัญ

ชิ้นส่วนที่มีความแม่นยำจะถูกตัดสินโดยรูปวาดของมันเอง ส่วนประกอบที่มีความแม่นยำจะตัดสินจากความพอดี การเคลื่อนย้าย การปิดผนึก หรือการดำเนินการเมื่อประกอบเข้ากับชิ้นส่วนอื่นๆ ความแตกต่างนั้นเปลี่ยนแปลงทุกอย่าง ไม่ว่าจะเป็นเกณฑ์ความคลาดเคลื่อนที่ยอมรับได้ คุณลักษณะที่คุณตรวจสอบ และการทดสอบที่คุณดำเนินการก่อนจัดส่ง

ที่ Nuote Metals เราผลิตส่วนประกอบที่มีความแม่นยำ CNCสำหรับการประกอบที่ความล้มเหลวไม่ใช่ทางเลือก: เครื่องมือผ่าตัด ระบบฉีดเชื้อเพลิง อุปกรณ์ยึดแบบออปติคัล และแอคทูเอเตอร์ด้านการบินและอวกาศ เราไม่เพียงแค่เครื่องจักรเพื่อการวาดภาพเท่านั้น เราจัดการห่วงโซ่ความคลาดเคลื่อนตั้งแต่วัตถุดิบไปจนถึงการประกอบใช้งาน ดังนั้นส่วนประกอบที่คุณได้รับจึงใช้งานได้ในครั้งแรกและทุกครั้งหลังจากนั้น

อะไรแยกส่วนประกอบที่มีความแม่นยำออกจากชิ้นส่วนที่มีความแม่นยำ

ชิ้นส่วนที่มีความแม่นยำตรงตามขนาดแต่ละชิ้น ส่วนประกอบที่มีความแม่นยำจะต้อง:

• พอดีกับชิ้นส่วนผสมพันธุ์– การกวาดล้างหรือการรบกวนจะต้องถูกต้องตลอดช่วงพิกัดความเผื่อทั้งหมด

• ฟังก์ชั่นภายใต้ภาระ– เคลื่อนย้าย ปิดผนึก หรือดำเนินการโดยไม่ผูกมัด รั่ว หรือสูญเสียสัญญาณ

• รอดการชุมนุม– ไม่บิดเบี้ยวหรือแตกเมื่อกด บิด หรือวางเดิมพัน

• รักษาประสิทธิภาพไว้ตลอดเวลา– ทนทานต่อการสึกหรอ ความเหนื่อยล้า และการปั่นจักรยานด้วยความร้อน

ซึ่งหมายความว่าเราตรวจสอบมากกว่าเส้นผ่านศูนย์กลางและความยาว เราตรวจสอบอินเทอร์เฟซการประกอบ—พื้นผิวที่สัมผัสกับชิ้นส่วนอื่นๆ เราทดสอบการทำงาน เช่น การเคลื่อนไหวหรือการปิดผนึกที่ส่วนประกอบดำเนินการ และเราบันทึกการตรวจสอบย้อนกลับ ดังนั้นหากเกิดความล้มเหลวในฟิลด์ เราสามารถติดตามกลับไปยังล็อต เครื่องจักร และผู้ปฏิบัติงานที่ระบุได้

The Tolerance Chain – วิธีที่เราจัดการอินเทอร์เฟซ

เมื่อส่วนประกอบมีพื้นผิวจับคู่สามพื้นผิว โดยแต่ละพื้นผิวมีพิกัดความเผื่อของตัวเอง การประกอบอาจล้มเหลวได้แม้ว่าแต่ละมิติจะอยู่ภายในข้อกำหนดก็ตาม นี่คือปัญหาลูกโซ่ความอดทน เราจัดการโดย:

1. การระบุอินเทอร์เฟซที่สำคัญตั้งแต่เนิ่นๆ

ในระหว่างการตรวจสอบ DFM เราจะทำเครื่องหมายทุกพื้นผิวที่จับคู่กับส่วนอื่น คุณลักษณะเหล่านี้ได้รับค่าความคลาดเคลื่อนที่เข้มงวดมากขึ้น มีเกจเฉพาะ และการตรวจสอบ 100% ไม่ใช่การสุ่มตัวอย่าง

2. การใช้เกจวัดการทำงาน ไม่ใช่แค่ไมโครมิเตอร์

ปลั๊กเกจที่จำลองเพลาผสมพันธุ์บอกคุณได้มากกว่าการอ่านค่าไมโครมิเตอร์ เราสร้างเกจแบบกำหนดเองสำหรับอินเทอร์เฟซที่สำคัญ ดังนั้นเราจึงรู้ว่าส่วนประกอบจะพอดี ไม่ใช่แค่ว่าวัดได้อย่างถูกต้องเท่านั้น

3. การควบคุม Datum ตลอดการปฏิบัติงาน

หากการกลึงอ้างอิงถึงพื้นผิวหนึ่งและการกัดอ้างอิงถึงอีกพื้นผิวหนึ่ง อินเทอร์เฟซอาจไม่สอดคล้องกัน เราใช้ Datum เดียวสำหรับการดำเนินการทั้งหมด ดังนั้นคุณลักษณะทั้งหมดจึงอยู่ในตำแหน่งที่สัมพันธ์กับจุดเริ่มต้นเดียวกัน

4. การตรวจสอบหลังการอบชุบและการตกแต่งขั้นสุดท้าย

การอบชุบด้วยความร้อนช่วยเคลื่อนย้ายวัสดุ การชุบช่วยเพิ่มความหนา ส่วนต่อประสานที่วัดได้อย่างสมบูรณ์แบบหลังการตัดเฉือนอาจไม่พอดีหลังจากการเคลือบ เราตรวจสอบอินเทอร์เฟซที่สำคัญหลังการดำเนินการเสร็จสิ้นทั้งหมด ไม่ใช่ก่อนหน้านี้

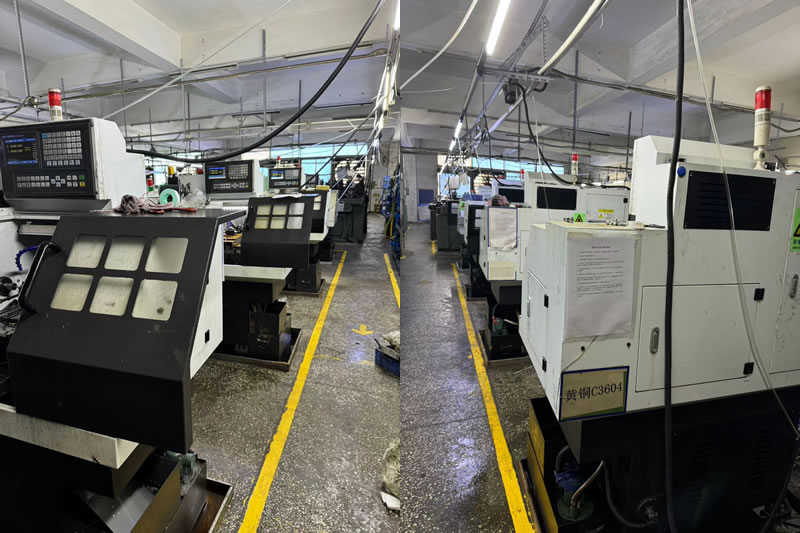

ความสามารถของเรา – จากชิ้นส่วนเดี่ยวไปจนถึงส่วนประกอบย่อย

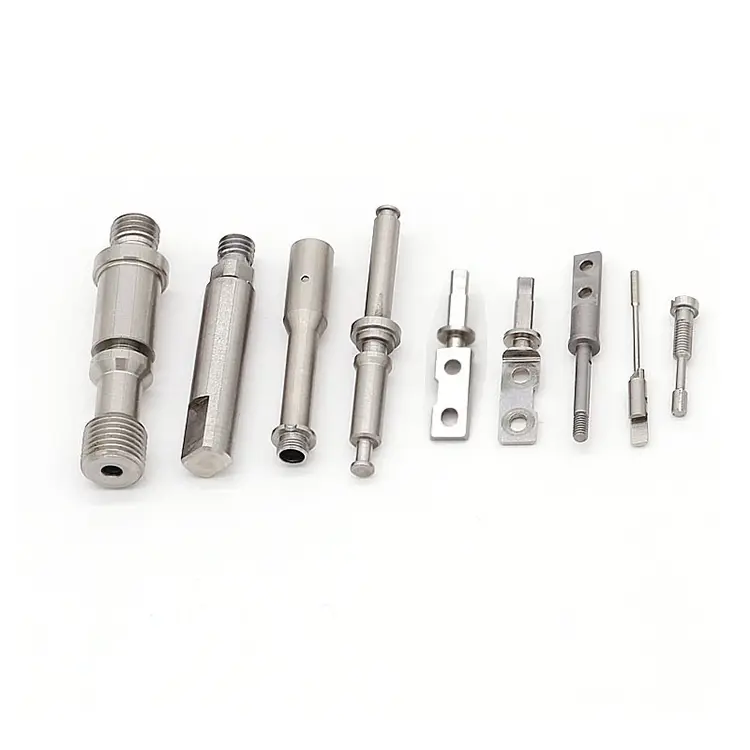

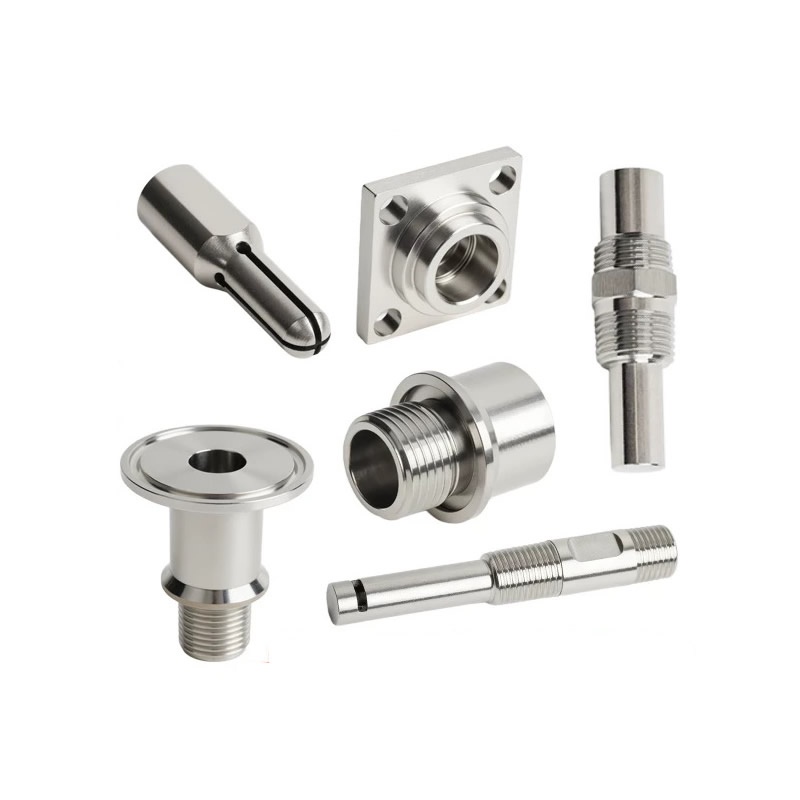

Nuote Metals จัดให้ส่วนประกอบที่มีความแม่นยำ CNCผ่านกระบวนการและวัสดุที่หลากหลาย แต่คุณค่าที่แท้จริงของเราคือการบูรณาการ เราสามารถตัดเฉือนชิ้นส่วนหลายชิ้น ทำให้เสร็จ และประกอบเป็นชุดประกอบย่อยที่มาถึงพร้อมสำหรับสายการผลิตของคุณ

วัสดุ:สแตนเลส เหล็กโลหะผสม อลูมิเนียม ไทเทเนียม ทองเหลือง ทองแดง และพลาสติกวิศวกรรม

ปริมาณ:ต้นแบบ (1–50) ปริมาณต่ำ (50–5,000) ปริมาณสูง (5,000–500,000+)

การทดสอบการทำงาน – ขั้นตอนที่ซัพพลายเออร์ส่วนใหญ่ข้ามไป

ส่วนประกอบที่วัดได้อย่างสมบูรณ์แบบยังคงอาจล้มเหลวในการประกอบ เพลาที่มีความทนทานต่อเส้นผ่านศูนย์กลางอาจเกิดการยึดเกาะเมื่อกดเข้าไปในตัวเสื้อ พื้นผิวซีลที่ Ra 0.4μm อาจรั่วไหลภายใต้แรงกดดัน เราทดสอบฟังก์ชัน ไม่ใช่แค่มิติข้อมูล

การทดสอบที่เราทำกับส่วนประกอบที่มีความแม่นยำ:

• การจำลองแบบกดพอดี– ตรวจสอบการรบกวนและแรงแทรก
• การทดสอบการรั่วไหล– การทดสอบการรั่วของอากาศหรือฮีเลียมสำหรับส่วนประกอบที่ปิดผนึก
• ความต่อเนื่องทางไฟฟ้า– สำหรับส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าและทางเดินสายดิน
• การเคลื่อนไหวและจังหวะ– สำหรับวาล์ว แอคทูเอเตอร์ และชิ้นส่วนเลื่อน
• การมีส่วนร่วมของแรงบิดและเกลียว– สำหรับอินเทอร์เฟซแบบเธรด

การทดสอบทุกครั้งจะได้รับการบันทึกด้วยค่าที่วัดได้จริง คุณได้รับรายงานการทดสอบการทำงานพร้อมกับการจัดส่งของคุณ ไม่ใช่แค่รายงานเชิงมิติเท่านั้น

ตัวอย่างจริง - ชุดส่วนประกอบเครื่องเย็บกระดาษผ่าตัด

ผู้ผลิตอุปกรณ์การแพทย์ชาวเยอรมันต้องการชุดส่วนประกอบที่มีความแม่นยำห้าชิ้นที่จะประกอบเป็นตลับลวดเย็บกระดาษสำหรับการผ่าตัด ส่วนประกอบต่างๆ ต้องประกอบเข้าด้วยกันโดยไม่ต้องขยับ ทำงานได้อย่างราบรื่น และทนต่อการฆ่าเชื้อด้วยเอทิลีนออกไซด์

ความท้าทาย:

ซัพพลายเออร์รายเดิมของพวกเขาตัดเฉือนส่วนประกอบแต่ละชิ้นตามแบบร่างของแต่ละรายการ แต่เมื่อประกอบแล้ว เครื่องเย็บกระดาษไม่ทำงาน—โซ่ความเผื่อทำให้เกิดการเคลื่อนตัวระหว่างทั่งตีและตลับมากเกินไป

สิ่งที่เราทำแตกต่างออกไป:

• ระบุอินเทอร์เฟซที่สำคัญสามประการระหว่างส่วนประกอบระหว่างการตรวจสอบ DFM
• ตัดเฉือนส่วนประกอบทั้งห้าชิ้นในเซลล์ที่มีความแม่นยำเดียวกัน โดยใช้ Datum เดียวกัน
• สร้างเกจวัดการทำงานเพื่อตรวจสอบความพอดีและการเคลื่อนไหวก่อนจัดส่ง
• ทำการทดสอบการประกอบแบบแห้งและการทดสอบจังหวะการทำงานกับเครื่อง 100%
• จัดส่งแล้ว 2,200 ชุดโดยไม่มีการปฏิเสธการประกอบ ลูกค้าขจัดการตรวจสอบขาเข้าและลดเวลาในการประกอบลง 15%

คำถามที่พบบ่อยเกี่ยวกับส่วนประกอบ CNC Precision

คำถามที่ 1: ส่วนประกอบที่มีความแม่นยำและชิ้นส่วนที่มีความแม่นยำแตกต่างกันอย่างไร

ตอบ: ชิ้นส่วนที่มีความแม่นยำตรงตามขนาดการวาดของตัวเอง กส่วนประกอบความแม่นยำ CNCต้องพอดีและใช้งานได้กับชิ้นส่วนผสมพันธุ์ด้วย นั่นหมายความว่าเราตรวจสอบอินเทอร์เฟซ ทดสอบการเคลื่อนไหวหรือการปิดผนึก และจัดการห่วงโซ่ความคลาดเคลื่อนในคุณสมบัติต่างๆ หากคุณส่งแบบสำหรับชิ้นส่วนเพียงชิ้นเดียวมาให้เรา เราจะดำเนินการเครื่องจักรนั้น หากคุณส่งชุดชิ้นส่วนที่ประกอบเข้าด้วยกันมาให้เรา เราจะจัดการอินเทอร์เฟซและส่งมอบชุดประกอบย่อยที่ใช้งานได้

คำถามที่ 2: คุณสามารถประกอบส่วนประกอบจากวัสดุหลายชนิดได้หรือไม่

ก. ใช่. เราตัดเฉือนส่วนประกอบจากสแตนเลส อลูมิเนียม ไทเทเนียม ทองเหลือง ทองแดง และพลาสติก จากนั้นจึงประกอบชิ้นส่วนโดยใช้ข้อต่อแบบสวมอัด เกลียว หมุดหรือแบบเชื่อม สำหรับส่วนประกอบที่จะฆ่าเชื้อหรือสัมผัสกับสารเคมี เราจะเลือกวัสดุและพื้นผิวที่ทนทานต่อสิ่งแวดล้อม ส่วนประกอบทุกชิ้นได้รับการทดสอบการทำงานและจัดทำเป็นเอกสารพร้อมบันทึกการตรวจสอบย้อนกลับ

คำถามที่ 3: คุณจะตรวจสอบได้อย่างไรว่าส่วนประกอบที่มีความแม่นยำจะพอดีกับการประกอบของฉัน

ตอบ: เราใช้เกจวัดการทำงานที่จำลองชิ้นส่วนที่ผสมพันธุ์ ปลั๊กเกจที่ตรงกับเส้นผ่านศูนย์กลางเพลาผสมพันธุ์บอกเราได้มากกว่าค่าไมโครมิเตอร์ที่อ่านได้ สำหรับอินเทอร์เฟซที่สำคัญ เราสร้างเกจแบบกำหนดเองและตรวจสอบการผลิต 100% ไม่ใช่แค่ตัวอย่าง นอกจากนี้เรายังทำการทดสอบการประกอบแบบแห้งและการทำงานก่อนจัดส่ง เพื่อให้คุณทราบว่าส่วนประกอบทำงานได้ก่อนที่จะถึงสายการผลิตของคุณ Nuote Metals จัดทำรายงานการทดสอบการทำงานพร้อมลำดับส่วนประกอบที่แม่นยำทุกรายการ
