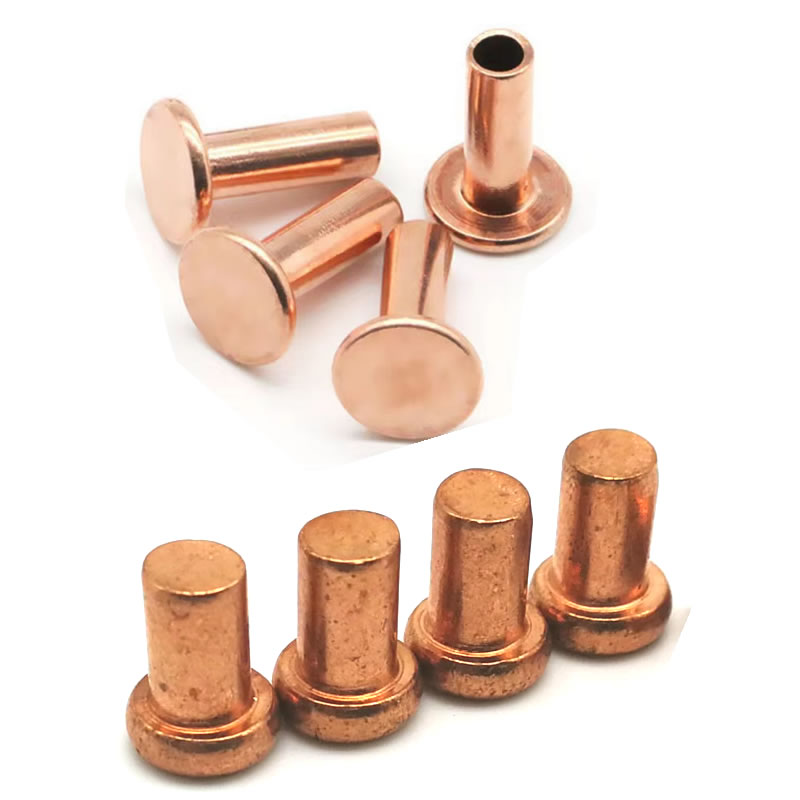

รีเวทหัวแบนทองแดง

ในบรรดาวัสดุยึด ทองแดงมีเอกลักษณ์เฉพาะตัว โดยนำเสนอค่าการนำไฟฟ้าสูงสุดเมื่อเทียบกับโลหะวิศวกรรมทั่วไป ต้านทานการกัดกร่อนโดยไม่ต้องชุบ และพัฒนาคราบที่อบอุ่นซึ่งได้รับการยกย่องจากสถาปนิกและช่างฝีมือ เมื่อจับคู่กับโปรไฟล์หัวแบน คุณจะได้ตัวยึดที่หายไปจากพื้นผิว ในขณะเดียวกันก็ให้ประสิทธิภาพทางไฟฟ้าและโครงสร้าง

ที่ Nuote Metals เราได้ผลิตหมุดย้ำหัวแบนทองแดงมานานกว่า 20 ปี – สำหรับการใช้งานตั้งแต่บัสบาร์ไฟฟ้าแรงสูงไปจนถึงสินค้าเครื่องหนังที่เย็บด้วยมือ นี่คือทองแดงที่มีความบริสุทธิ์สูงแบบแข็ง (C11000 หรือ C10200) ไม่ใช่วัสดุทดแทนแบบชุบ

ทำไมต้องทองแดง – และทำไมต้องหัวแบน?

ทองแดงเป็นวัสดุ:

• การนำไฟฟ้า:58 MS/m (C11000) – รองจากเงินเท่านั้น มาตรฐานสำหรับบัสบาร์ ขั้วต่อหม้อแปลง และการต่อสายดิน
• ความต้านทานการกัดกร่อน:สร้างคราบป้องกัน – ไม่เป็นสนิม ไม่เป็นรูพรุน
• ไม่เกิดประกายไฟ:ปลอดภัยในสภาพแวดล้อมที่ระเบิดได้
• สุนทรียศาสตร์:อุ่นตามอายุ – กำหนดไว้สำหรับส่วนหน้าอาคารและรายละเอียดภายใน

หัวแบนเป็นโปรไฟล์:

• โปรไฟล์ต่ำสุด– เส้นผ่านศูนย์กลางด้ามเพียง 0.2×–0.3×
• ไม่จำเป็นต้องมีเคาเตอร์ซิงค์– เตรียมหลุมง่ายๆ ไม่ต้องใช้เครื่องมือพิเศษ
• ปราศจากสิ่งกีดขวาง– หลังคาเรียบไม่จับสายไฟ สายยาง หรือเสื้อผ้า
• ง่ายต่อการปกปิด– การทาสี แลคเกอร์ หรือคราบทำให้มองไม่เห็น

หัวแบนกับ Countersunk:หากคุณไม่ต้องการเจาะรูเรียว และงานทองแดงส่วนใหญ่จะต้องใช้แผ่นบางซึ่งการเคาเตอร์ซิงค์ทำให้ข้อต่ออ่อนลง หัวแบนจะทำให้คุณมีรูปลักษณ์ที่เรียบเสมอกันโดยไม่ต้องเสียค่าใช้จ่ายและการถอดวัสดุออก

ความเชี่ยวชาญด้านการผลิต – สิ่งที่ทำให้ Nuote Metals แตกต่าง

เราไม่เพียงแค่ซื้อลวดทองแดงแล้วมุ่งหน้าไป กระบวนการของเราได้รับการปรับแต่งให้เหมาะกับลักษณะเฉพาะของทองแดง – นุ่มนวลกว่าและแข็งตัวได้มากกว่าเหล็กกล้า

วัตถุดิบ:

• C11000 (อีทีพี)– ทองแดง 99.9%, 58 MS/ม. – สำหรับการใช้งานไฟฟ้าและการเดินเรือทั่วไป
• C10200 (ออฟเอชซี)– ทองแดง 99.99% ไม่มีออกซิเจน – สำหรับอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญและการใช้งานแบบแช่แข็ง

เครื่องมือและการขึ้นรูป:

• เครื่องมือหัวเย็นที่มีรัศมีเนื้อใหญ่กว่าและพื้นผิวขัดเงาเพื่อรองรับการไหลของทองแดง
• การขึ้นรูปหลายขั้นตอนสำหรับเส้นผ่านศูนย์กลางที่สูงกว่า 8 มม. – ลดการแข็งตัวของงานและรักษาโครงสร้างของเกรนให้สม่ำเสมอ

การควบคุมคุณภาพเฉพาะทองแดง:

• การทดสอบการนำไฟฟ้า:ทุกคอยล์ได้รับการตรวจสอบแล้ว – เรารับประกัน ≥58 MS/m
• การตรวจสอบโครงสร้างจุลภาค:ตรวจสอบขนาดเกรน – เกรนหยาบทำให้เกิดความเมื่อยล้าเร็ว
• รูปทรงของหัว:การวัดด้วยแสงที่กำลังขยาย 10 เท่า - มองเห็นความแปรผันของความสูง 0.05 มม.

ความจุ:

• เส้นผ่านศูนย์กลาง:1.5 มม. – 12 มม. (ใหญ่กว่านี้ตามคำขอ)
• ความยาว:ตัน 3 มม. – 40 มม., ท่อกึ่งท่อ 4 มม. – 60 มม
• ผลผลิตประจำปี:หมุดทองแดงมากกว่า 500 ตัน
• การตกแต่งภายในบ้าน:การชุบดีบุก ชุบเงิน ชุบนิกเกิล ขัดเงา แล็กเกอร์

การควบคุมกระบวนการนี้ตั้งแต่ขดลวดจนถึงหมุดย้ำสำเร็จรูป นั่นคือเหตุผลที่ OEM ทั่วยุโรป อเมริกาเหนือ และตะวันออกกลางไว้วางใจ Nuote Metals

ข้อมูลทางเทคนิค – ข้อมูลสรุปเกี่ยวกับหมุดย้ำหัวแบนทองแดง

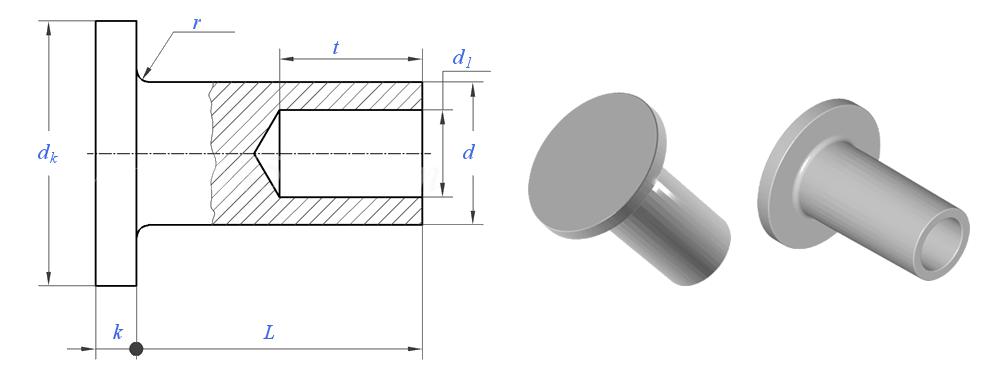

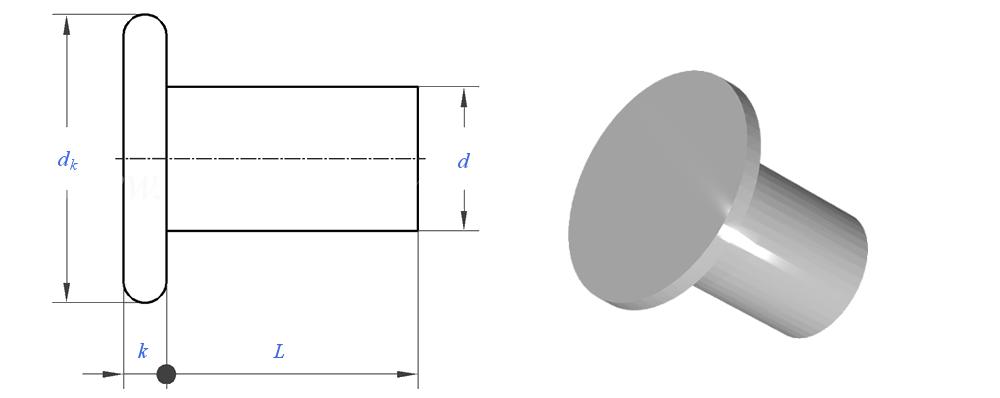

Solid vs. Semi-Tubular – การแลกเปลี่ยนเฉพาะทองแดง

ความอ่อนของทองแดงหมายถึง: ของแข็งมีความแข็งแรงสูงสุด การตัดแบบกึ่งท่อช่วยลดแรงในการตัดเกือบครึ่งหนึ่งและเพิ่มความเร็วในการผลิต เหมาะสำหรับสายการผลิตแบบอัตโนมัติ

ตัวเลือกการตกแต่งสำหรับรีเวทหัวแบนทองแดง

คำแนะนำของเรา:สำหรับการเชื่อมต่อไฟฟ้า ให้เลือกแบบเคลือบดีบุกหรือชุบเงิน สำหรับเรือเดินทะเล ให้เลือกการชุบแบบธรรมชาติ เพราะการชุบอาจทำให้เกิดปัญหากัลวานิกกับข้อต่อทองแดงได้

การติดตั้ง – ข้อควรพิจารณาเฉพาะทองแดง

ขนาดรู:d + 0.05 มม. ถึง d + 0.1 มม. – แน่นกว่าเหล็ก ทองแดงไหลและเติมรู รูหลวมช่วยลดการถ่ายโอนโหลด

กำลังการตั้งค่า:แรงยึดเหล็ก 40–60% แรงที่มากเกินไปทำให้ศีรษะแบนเกินกว่าข้อกำหนด

ทั่งตีเหล็ก:ใช้ทั่งตีเหล็กแบนขัดเงา รอยขีดข่วนจะถ่ายโอนไปยังพื้นผิวทองแดงอ่อนโดยตรง

ช่วงจับ:L – 1.0×d ถึง L – 0.6×d (ทึบ) หรือ L – 1.2×d ถึง L – 0.8×d (กึ่งท่อ)

สำหรับการเชื่อมต่อทางไฟฟ้า:ทำความสะอาดพื้นผิวด้วยไอโซโพรพิลแอลกอฮอล์ก่อนการตั้งค่า ฟิล์มออกไซด์เพิ่มความต้านทานการสัมผัส – ใช้กระป๋องหรือชุบเงินสำหรับการเชื่อมต่อที่เกิน 10A

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำหัวแบนทองแดง

คำถามที่ 1: ฉันสามารถใช้หมุดทองแดงหัวแบนสำหรับงานกราวด์ได้หรือไม่

ตอบ: ใช่ และเป็นหนึ่งในตัวเลือกที่ดีที่สุด ค่าการนำไฟฟ้าสูงของทองแดง (≥58 MS/m) ช่วยให้มั่นใจถึงเส้นทางที่มีความต้านทานต่ำลงดิน สำหรับบัสบาร์ที่มีการต่อสายดิน เราแนะนำให้ใช้หมุดย้ำหัวแบนทองแดงแข็งที่มีการชุบดีบุกหรือชุบเงิน การชุบจะป้องกันการเกิดออกไซด์ที่พื้นผิวสัมผัส โดยคงความต้านทานที่สม่ำเสมอตลอดหลายทศวรรษ หมุดย้ำของเราใช้ในระบบสายดินสำหรับเสาโทรคมนาคม ศูนย์ข้อมูล และสถานีย่อยอุตสาหกรรมทั่วยุโรปและเอเชีย เราสามารถจัดหารายงานการทดสอบการนำไฟฟ้าตามมาตรฐาน ASTM B193 ได้เมื่อมีการร้องขอ

คำถามที่ 2: ทองแดง C11000 และ C10200 แตกต่างกันอย่างไร – ฉันควรเลือกอันไหน

ตอบ: ความแตกต่างที่สำคัญคือปริมาณออกซิเจน C11000 (ETP) มีออกซิเจน ~0.04% ซึ่งเป็นทองแดงทางไฟฟ้าที่พบมากที่สุด โดยมีค่าการนำไฟฟ้า 58 MS/m2 และขึ้นรูปได้ดี เหมาะสำหรับการใช้งาน 90% C10200 (OFHC) ปราศจากออกซิเจน (ทองแดง 99.99%) ที่มีความเหนียวสูงกว่า – ต้านทานการเปราะเมื่อสัมผัสกับบรรยากาศที่ลดลงหรืออุณหภูมิสูง เลือก OFHC สำหรับ: (a) การเชื่อมหรือการบัดกรีแข็ง (b) อุณหภูมิเยือกแข็งหรือ (c) อุปกรณ์อิเล็กทรอนิกส์ที่สำคัญซึ่งเกี่ยวข้องกับการเกิดการเปราะของไฮโดรเจน สำหรับการใช้งานไฟฟ้าทั่วไป ใช้งานในทะเล หรือตกแต่ง C11000 เพียงพอและคุ้มค่ากว่า Nuote Metals มีทั้งหุ้นและสามารถให้คำแนะนำตามการใช้งานของคุณได้

คำถามที่ 3: หมุดย้ำหัวแบนทองแดงใช้งานได้กับแผ่นอะลูมิเนียมหรือไม่ และจะมีการกัดกร่อนจากกัลวานิกหรือไม่

ตอบ: ทองแดงและอะลูมิเนียมมีความแตกต่างกันทางไฟฟ้า เมื่อมีอิเล็กโทรไลต์ (น้ำ โดยเฉพาะน้ำเค็ม) อยู่ ทั้งสองจะเกิดการกัดกร่อน อย่าเชื่อมต่อหมุดทองแดงกับอลูมิเนียมโดยตรงในสภาพแวดล้อมกลางแจ้งหรือที่เปียก เว้นแต่จะมีฉนวนแยกออกจากกัน สำหรับการใช้งานภายในอาคารที่แห้ง (อุปกรณ์อิเล็กทรอนิกส์ บัสบาร์) การสัมผัสโดยตรงเป็นที่ยอมรับได้ – ไม่มีอิเล็กโทรไลต์ที่จะทำให้เกิดการกัดกร่อน หากคุณต้องยึดอะลูมิเนียมด้วยหมุดทองแดงนอกอาคาร ให้พิจารณา: (a) การเคลือบป้องกันเหนือข้อต่อ (b) การใช้ทองแดงกระป๋อง (ดีบุกลดศักย์ไฟฟ้าไฟฟ้า) หรือ (c) เปลี่ยนไปใช้หมุดอะลูมิเนียม Nuote Metals เป็นผู้จัดหาทั้งสองอย่าง เราสามารถช่วยคุณเลือกวัสดุที่ดีที่สุดสำหรับการผสมผสานวัสดุและสภาพแวดล้อมของคุณได้
