จะเตรียมการวาดภาพสำหรับส่วนประกอบเครื่องจักรกลซีเอ็นซีได้อย่างไร?

คุณจะเตรียมแบบทางเทคนิคเช่นนี้สำหรับการตัดเฉือน CNC เพื่อเร่งกระบวนการผลิตและลดความเสี่ยงของข้อผิดพลาดเมื่อถ่ายโอนข้อมูลไปยังตัวควบคุมเครื่องจักร CNC ได้อย่างไร

ความสามารถในการเขียนแบบทางเทคนิคเป็นทักษะพื้นฐานสำหรับวิศวกรทุกคน ความสามารถในการสร้างมุมมองที่มีรายละเอียดดังกล่าวช่วยให้เราสามารถแสดงชิ้นส่วนหรือทั้งระบบในรูปแบบกราฟิกในลักษณะที่เข้าใจง่าย โดยระบุขนาดและพิกัดความเผื่อทั้งหมด รักษาขนาด และจัดเตรียมขนาดหรือมุมที่จำเป็น

การเขียนแบบทางเทคนิค CNC ควรมีอะไรบ้าง

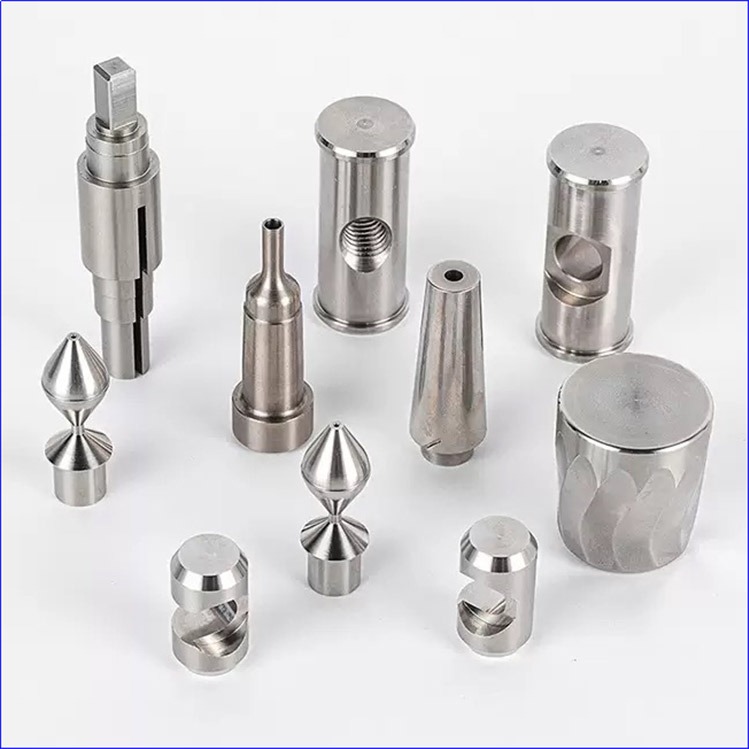

แบบร่างทางเทคนิคที่ส่งไปยังบริษัทที่มีอุปกรณ์ CNC (เครื่องกัดหรือเครื่องกลึง CNC) อธิบายรูปร่างของชิ้นส่วนที่สั่งได้อย่างแม่นยำ โดยเป็นส่วนหนึ่งของเอกสารทางเทคนิคของโครงการและเป็นข้อมูลสำคัญที่คุณต้องการเพื่อรับใบเสนอราคาที่ดีชิ้นส่วนกลึง CNC ที่มีความแม่นยำการผลิต.

วิธีเตรียมโครงการเครื่องจักรกลซีเอ็นซีและข้อมูลใดที่ควรรวมอยู่ในเอกสารดังกล่าว:

ควรเตรียมการอย่างระมัดระวังเพื่อให้อ่านง่ายที่สุด ตัวอย่างเช่น มุมมองไม่ควรทับซ้อนกัน

รวมข้อมูลมิติที่จำเป็นทั้งหมด (ความยาว ความกว้าง ความลึก มุม รัศมี รู เกลียว ฯลฯ) และนำเสนอพร้อมคำอธิบาย ควรให้ข้อมูลเพิ่มเติมหากจำเป็น

อธิบายร่อง ระยะพิตช์ของเกลียวที่จำเป็นทั้งหมด ฯลฯ หากระบุพื้นที่ใดในภาพวาดได้ยาก (เช่น ต้องการคำอธิบายโดยละเอียด) ให้สร้างมุมมองแยกต่างหากและอธิบายในระดับที่อ่านง่ายขึ้น

รวมมุมมองสามมิติของชิ้นส่วนที่กำลังสั่งซื้ออย่างน้อยหนึ่งภาพ โดยควรใช้มาตราส่วนที่สอดคล้องกับคำอธิบายของชิ้นส่วน

เพิ่มคำอธิบาย (เช่น "ขนาดทั้งหมดเป็นหน่วยมิลลิเมตร" หรือ "ตัวอักษรตัวเดียว x แทน...")

ระบุข้อกำหนดการตกแต่งพื้นผิว (เช่น "สำหรับการบำบัดอโนไดซ์เพิ่มเติม")

รวมข้อมูลพิกัดความเผื่อมาตรฐาน (เช่น "น้อยกว่า 0.1 มม.")

ในการวาดภาพทางเทคนิคที่ส่งมาพร้อมกับเครื่องจักรกลซีเอ็นซีตามลำดับ ทางที่ดีควรรวมวัสดุที่จำเป็น (เช่น "อะลูมิเนียม 7075") หรือมาตรฐานที่ใช้ในการผลิตแบบทางเทคนิคเฉพาะนี้ (หากคุณคุ้นเคยกับการออกแบบของชิ้นส่วน คุณสามารถระบุได้) รวมถึงมาตรฐาน ISO ด้วย (เช่น พื้นผิวที่ต้องการ ตามที่กำหนดจากหน่วยความจำ)

รายการนี้ค่อนข้างยาว แต่ช่างเขียนแบบหรือวิศวกรที่มีประสบการณ์จะรวมข้อมูลนี้ไว้ในแบบร่างโดยอัตโนมัติ

หากข้อมูลใดๆ หายไป บริษัทเครื่องจักร CNC มืออาชีพอย่าง Nuote Metals จะแจ้งให้ทราบและขอคำชี้แจง อย่าลังเลที่จะติดต่อเราเพื่อขอความช่วยเหลือ

ไม่ว่าจะส่งแบบทางเทคนิคของการกลึง CNC ในรูปแบบใดก็ตาม ควรมีความชัดเจนและพินิจพิเคราะห์อย่างรอบคอบ ซึ่งไม่เพียงทำให้อ่านแบบทางเทคนิคได้ง่ายขึ้น แต่ยังหลีกเลี่ยงปัญหาในภายหลังเมื่อถ่ายโอนข้อมูลที่อยู่ในแบบร่างไปยังซอฟต์แวร์ CAD หรือแปลงเป็น G-code ที่ใช้โดยเครื่อง CNC

ควรจัดส่งแบบทางเทคนิคในรูปแบบใด

จากมุมมองของลูกค้า ทีมประเมินราคา หรือทีมที่ดำเนินการตามคำสั่งซื้อในท้ายที่สุด รูปแบบที่เหมาะสมที่สุดคือไฟล์ 3D CAD หรือไฟล์ที่สร้างโดยซอฟต์แวร์ดังกล่าว โดยควรอยู่ในรูปแบบเวกเตอร์ (เช่น บันทึกเป็น PDF)

รูปแบบนี้ช่วยให้สามารถถ่ายโอนข้อมูลระหว่างคอมพิวเตอร์ได้อย่างรวดเร็ว และแจ้งให้พนักงานของบริษัทที่เกี่ยวข้องกับการตัดเฉือน CNC ทราบทันทีว่าจำเป็นต้องมีการกำหนดราคาการแปลงเพิ่มเติมหรือไม่

นอกจากนี้ยังช่วยให้ถ่ายโอนข้อมูลบางส่วนไปยังซอฟต์แวร์ CAD ได้อย่างรวดเร็ว และแปลงเป็น G-code เพิ่มเติมที่เครื่อง CNC เข้าใจได้

ทำไมต้องเตรียมแบบทางเทคนิคอย่างพิถีพิถัน?

เหตุผลง่ายๆ คือ เพื่อลดความเสี่ยงของข้อผิดพลาดที่อาจนำไปสู่การผลิตที่ไม่ถูกต้องตามคำสั่งซื้อชิ้นส่วนกลึง CNC- บ่อยครั้งที่การระบุขนาดไม่ถูกต้องเพียงครั้งเดียวอาจส่งผลให้ชิ้นส่วนทั้งชุดถูกหลอมใหม่หรือต้องผ่านกระบวนการแปรรูปเพิ่มเติมซึ่งมีค่าใช้จ่ายสูง

นอกจากนี้ บริษัทส่วนใหญ่ที่เชี่ยวชาญด้านบริการเครื่องจักรกลซีเอ็นซีถือว่าแบบทางเทคนิคเป็นเอกสารสำคัญในการทำงานต่อไป

แม้ว่าข้อมูลชิ้นส่วนในไฟล์ CAD จะถ่ายโอนไปยังตัวควบคุมเครื่อง CNC ได้ง่ายกว่า แต่ข้อมูลเฉพาะเกี่ยวกับขนาดหรือคุณสมบัติภายในในแบบร่างทางเทคนิคจะทำหน้าที่เป็นจุดเริ่มต้นและเป็นข้อมูลอ้างอิงในระหว่างกระบวนการตรวจสอบความถูกต้อง

นี่เป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งเมื่อทำงานกับองค์ประกอบจำนวนมาก หากค่าเดียวไม่ถูกต้อง ทั้งโปรเจ็กต์อาจได้รับผลกระทบ โดยต้องมีการแก้ไขและ/หรือรีสตาร์ท

ที่ Nuote Metals เราตรวจสอบแบบทางเทคนิคทุกแบบสำหรับโครงการอย่างละเอียด เราตรวจสอบว่าขนาดทั้งหมดอ่านได้ชัดเจนและสามารถผลิตชิ้นส่วนที่สั่งซื้อตามเอกสารนี้ได้ แน่นอนว่าเรายังจัดเตรียมตัวอย่างตามแบบให้กับลูกค้าเพื่อให้มั่นใจถึงความเป็นไปได้ของการออกแบบชิ้นส่วน
