หมุดย้ำหัวอเนกประสงค์

หมุดย้ำหัวสากลคือเครื่องยึดที่ “ถูกต้อง” ไม่สูงเกินไป ไม่กว้างเกินไป ด้วยส่วนบนที่เรียบและมีรัศมี สวมใส่ได้สบายบนพื้นผิวส่วนใหญ่ หากหัวกลมแคบเกินไปและหัวโครงทรัสกว้างเกินไป หัวอเนกประสงค์คือคำตอบ มีเส้นผ่านศูนย์กลางหัวตัด 2.0–2.2 เท่าของด้าม ซึ่งกว้างกว่าทรงกลม (1.6–1.8×) แคบกว่าโครงถัก (2.2–2.8×) และมีโปรไฟล์ที่ดูเรียบร้อยโดยไม่เทอะทะ

เมื่อคุณไม่แน่ใจว่าจะเลือกสไตล์ศีรษะแบบใด หัวแบบสากลคือทางออกที่ปลอดภัย มันใช้งานได้เกือบทุกแอปพลิเคชัน ในเกือบทุกวัสดุ และดูดีเมื่อทำ

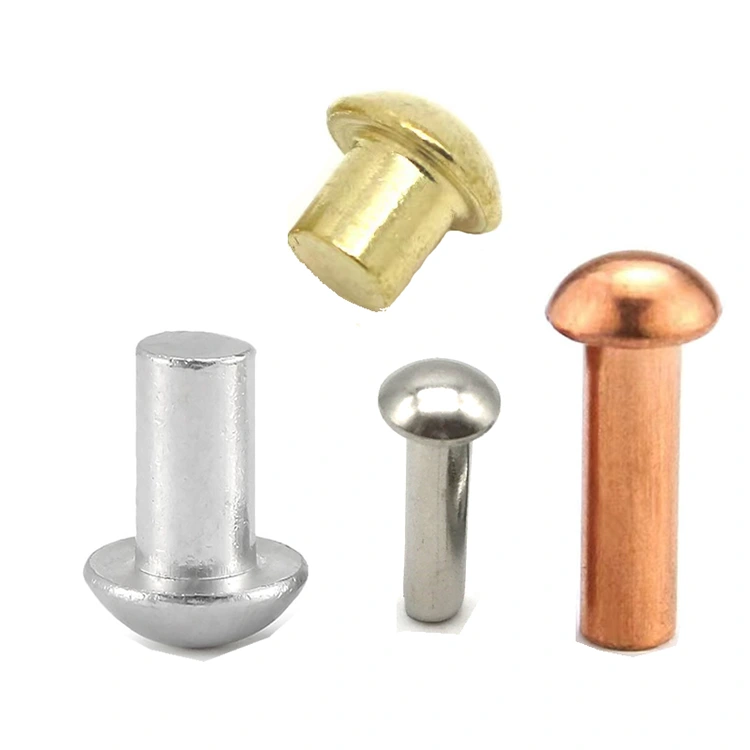

Universal vs. Round vs. Truss - ตำแหน่งที่ Universal Head พอดี

เมื่อใดควรเลือกหัวสากล:

• คุณกำลังประกอบวัสดุผสม (โลหะ + พลาสติก, โลหะ + ไม้)
• คุณต้องการความสมดุลของพื้นที่แบริ่งและโปรไฟล์
• คุณไม่แน่ใจว่าจะเลือกสไตล์ศีรษะแบบใด - สากลเป็นค่าเริ่มต้นที่ปลอดภัย
• คุณต้องการหมุดย้ำที่ดูดีโดยไม่ดึงดูดความสนใจไปที่ตัวมันเอง

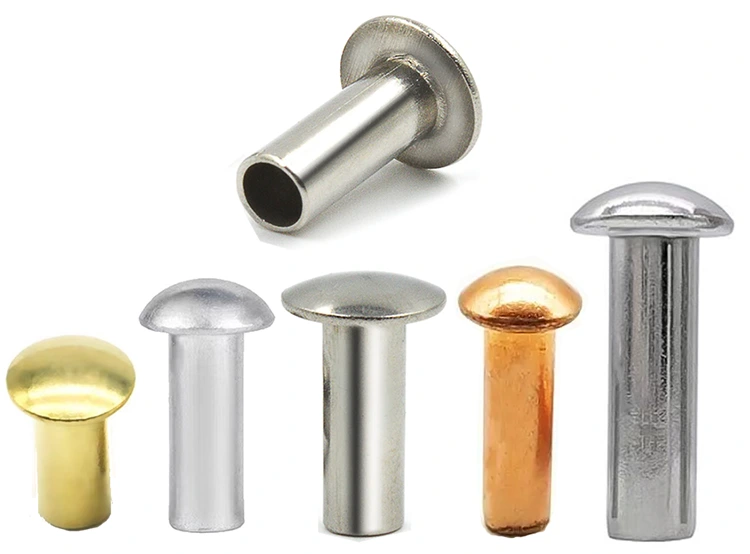

สองดีไซน์ ห้าวัสดุ – สิ่งที่เรานำเสนอ

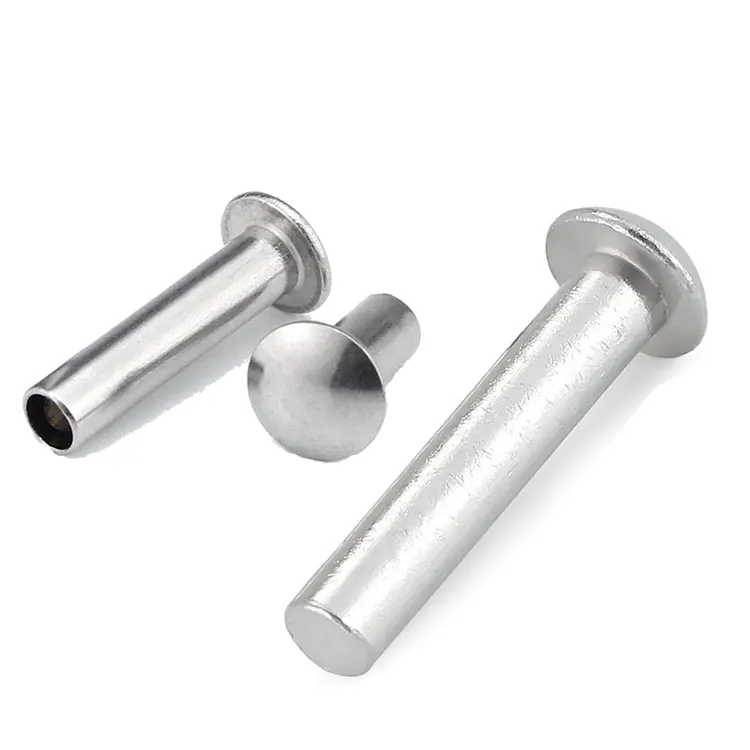

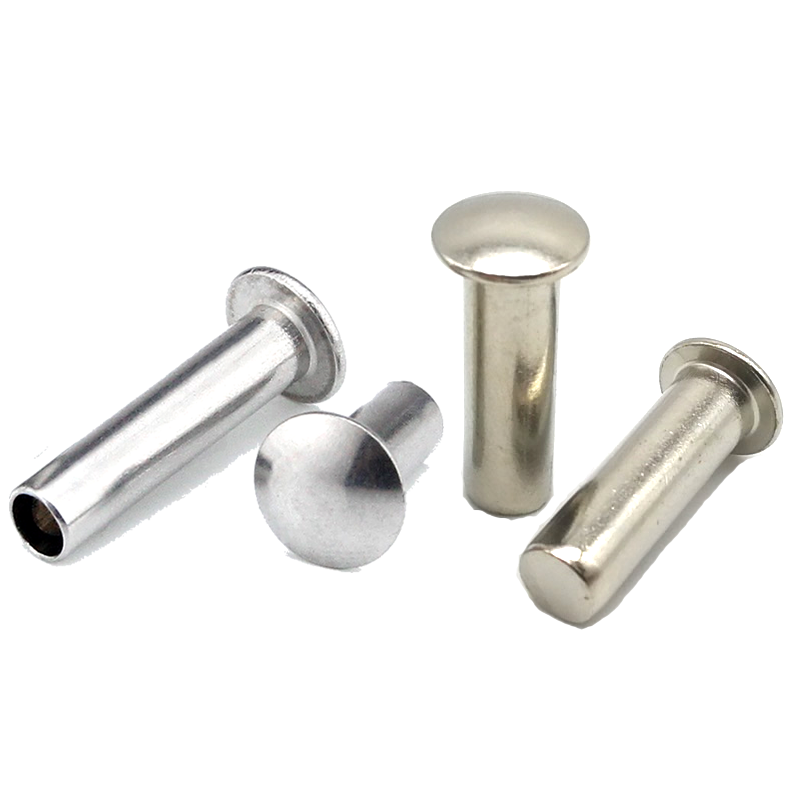

หมุดย้ำหัวสากลมีให้เลือกทั้งแบบทึบและกึ่งท่อ ไม่มีท่อแบบเต็มสำหรับสไตล์ศีรษะนี้ เนื่องจากมีรูปทรงขนาดกลางซึ่งให้ความยาวลำกล้องไม่เพียงพอสำหรับแสงแฟลร์ที่เหมาะสม

เลือกการออกแบบใด:

แข็ง- ก้านทั้งหมดเป็นของแข็ง แรงเฉือนและแรงดึงสูงสุด ใช้สำหรับงานโครงสร้าง ข้อต่อรับน้ำหนัก และการประกอบในกรณีที่ความล้มเหลวไม่ใช่ทางเลือก ต้องใช้แรงการตั้งค่าที่สูงขึ้น

กึ่งท่อ– ช่องที่ส่วนท้ายลดแรงเซ็ตติ้งลง 70% ใช้สำหรับการผลิตปริมาณมาก วัสดุบาง และการประกอบที่คุณต้องการปกป้องวัสดุโดยรอบ 80–90% ของความแข็งแกร่งที่มั่นคง

วัสดุที่มีอยู่:เหล็กคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง (C2680) ทองแดง (C11000) อลูมิเนียม (5052/5056)

เสร็จสิ้น:ชุบสังกะสี, แบล็คออกไซด์, พาสซีฟ, แล็กเกอร์, ชุบนิกเกิล, แอนทีค, อะโนไดซ์, ธรรมดา – ขึ้นอยู่กับวัสดุ

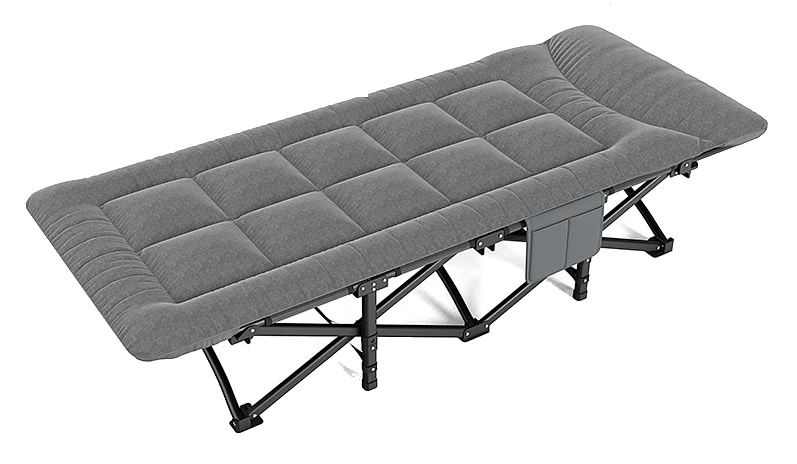

การใช้งานจริงอย่างหนึ่ง - โครงเตียงแคมป์พับได้

ผู้ผลิตเตียงตั้งแคมป์แบบพกพาใช้หมุดหัวกลมสำหรับข้อต่อบานพับแบบขากรรไกร หัวกลมแคบเกินไป – เมื่อรับน้ำหนัก หัวจะดึงผ่านท่อเหล็กที่มีผนังบาง ผู้ผลิตลองใช้หมุดย้ำหัวทรัส ซึ่งได้ผล แต่หมุดหัวกว้างดูเทอะทะและเป็นอุตสาหกรรมสำหรับสินค้าอุปโภคบริโภค พวกเขาต้องการหมุดย้ำที่มีพื้นที่รับน้ำหนักมากกว่าหัวกลมแต่ต้องดูสะอาดตากว่าหัวโครงถัก ซึ่งเป็นสิ่งที่ยึดแน่นได้โดยไม่ทำให้รูปลักษณ์ของผลิตภัณฑ์เสียหาย

Nuote Metals จัดหาหมุดย้ำกึ่งท่อหัวอเนกประสงค์ที่ทำจากเหล็กชุบสังกะสี - ก้าน 5.0 มม., หัวอเนกประสงค์ 10.5 มม., ความยาวลำกล้อง 14.0 มม. หัวอเนกประสงค์ให้พื้นที่แบริ่งเพิ่มเติมที่จำเป็นเพื่อป้องกันการดึงทะลุ – เส้นผ่านศูนย์กลางหัว 10.5 มม. ให้พื้นที่แบริ่งเพิ่มขึ้น 38% เหนือหัวกลมแบบเดิม โปรไฟล์ที่เรียบและรัศมีดูสะอาดตาและเสร็จสิ้น ช่องกึ่งท่อทำให้แรงในการตั้งค่าต่ำ ป้องกันการบิดเบี้ยวของท่อที่มีผนังบาง

ผู้ผลิตทดสอบหมุดย้ำ 500 ตัวบนเตียง 250 เตียง หลังจากการพับ 5,000 ครั้ง โดยมีน้ำหนัก 120 กก. ไม่มีการดึงผ่าน ไม่คลาย และไม่มีความเสียหาย ตอนนี้พวกเขาสั่งหมุดย้ำหัวอเนกประสงค์เป็นชุดๆ ละ 150,000 ชิ้นต่อปี

วิธีการระบุสิ่งเหล่านี้ – เราทำให้มันง่าย

หมุดย้ำหัวอเนกประสงค์ผลิตขึ้นตามความต้องการเฉพาะของคุณ นี่คือสิ่งที่เราต้องมีเพื่อให้ข้อกำหนดของคุณถูกต้อง

ขนาดที่เราต้องการ:

• เส้นผ่านศูนย์กลางก้าน – 1.5 มม. ถึง 8.0 มม. นี่คือส่วนที่ผ่านรูของคุณ
• เส้นผ่านศูนย์กลางส่วนหัว – โดยทั่วไปคือเส้นผ่านศูนย์กลางด้าม 2.0–2.2× แต่เราสามารถปรับให้ตรงกับความต้องการพื้นผิวตลับลูกปืนของคุณได้
• ความสูงของศีรษะ – เราจะแนะนำตามข้อกำหนดในการกวาดล้างของคุณ
• ความยาวโดยรวม – เราคำนวณจากความหนาของปึกวัสดุของคุณ

ทางเลือกที่คุณทำ:

• วัสดุ – เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• การออกแบบ – แข็งหรือกึ่งท่อ
• เสร็จสิ้น – สังกะสี, ทู่, แล็กเกอร์, นิกเกิล, อโนไดซ์, โบราณ ฯลฯ

หากคุณไม่แน่ใจเกี่ยวกับเส้นผ่านศูนย์กลางหรือความสูงของศีรษะ:ส่งรูปถ่ายการประกอบหรือชิ้นส่วนตัวอย่างของคุณมาให้เรา เราจะแนะนำขนาดหัวอเนกประสงค์ที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ เราไม่คิดค่าบริการสำหรับคำแนะนำด้านวิศวกรรม

เวลานำตัวอย่าง: 5–10 วันสำหรับข้อกำหนดมาตรฐาน เครื่องมือที่กำหนดเอง: 15–20 วัน

โปรไฟล์หัวอเนกประสงค์ – สมดุล อเนกประสงค์ และเชื่อถือได้

หัวโกนแบบสากลคือสไตล์หัวที่หลากหลายที่สุดที่เราสร้างขึ้น – และให้โทษสูงสุด ใช้ได้กับเกือบทุกแอปพลิเคชัน ซึ่งเป็นเหตุผลว่าทำไมจึงมักเป็นตัวเลือกเริ่มต้นสำหรับวิศวกรที่ไม่แน่ใจว่าควรระบุสไตล์หัวแบบใด

อะไรทำให้หัวสากลแตกต่าง:

โปรไฟล์ที่สมดุล– หัวอเนกประสงค์ได้รับการออกแบบโดยตั้งใจให้เป็น “พื้นกลาง” กว้างพอที่จะป้องกันการดึงทะลุวัสดุส่วนใหญ่ ต่ำพอที่จะหลีกเลี่ยงการกีดขวาง และโค้งมนพอที่จะทำให้ดูเหมือนกับสินค้าอุปโภคบริโภค

ด้านบนเรียบเป็นรัศมี– ต่างจากขอบคมของหัวโครงหรือโดมที่โดดเด่นของหัวกลม หัวอเนกประสงค์มีรัศมีเรียบและต่อเนื่องจากศูนย์กลางถึงขอบ ซึ่งจะช่วยลดการติดขัดและทำให้ดูเป็นมืออาชีพ

พื้นผิวลูกปืนที่กว้างขวาง– ที่เส้นผ่านศูนย์กลางด้าม 2.0–2.2 เท่า หัวอเนกประสงค์ให้พื้นที่รับน้ำหนักมากกว่าหัวกลมอย่างเห็นได้ชัด ซึ่งเพียงพอสำหรับการประกอบวัสดุผสมส่วนใหญ่

วิธีที่เราทำให้มันสอดคล้อง:

ส่วนหัวที่แม่นยำ –โปรไฟล์หัวอเนกประสงค์ถูกตัดลงในแม่พิมพ์คาร์ไบด์ของเราโดยมีรัศมีเม็ดมะยมและมุมขอบเฉพาะ หมุดย้ำทุกอันจะมีโปรไฟล์เหมือนกัน

การควบคุมความเข้มข้น –หัวต้องอยู่ตรงกลางด้ามภายใน ±0.10 มม. หัวที่ไม่อยู่ตรงกลางจะลดประสิทธิภาพของตลับลูกปืนและดูผิดปกติ

การตกแต่งพื้นผิว– แม่พิมพ์ของเราได้รับการขัดเงาจนเหมือนกระจกเพื่อให้หัวสะอาดไร้ตำหนิ

ผลลัพธ์:หัวอเนกประสงค์ที่ทำงานบนวัสดุผสม ดูเป็นมืออาชีพ และตั้งค่าได้อย่างน่าเชื่อถือ ทีละชุด

สิ่งที่เราตรวจสอบ - และเหตุใดหัวอเนกประสงค์จึงต้องได้รับการควบคุมอย่างสม่ำเสมอ

หัวแบบสากลไม่ใช่แบบที่ใช้ทำยากที่สุด นั่นคือแบบหัวกลม แต่จำเป็นต้องมีการควบคุมอย่างสม่ำเสมอ เนื่องจากการออกแบบ "จุดกึ่งกลาง" หมายความว่ามีการใช้งานกับการใช้งานที่หลากหลายที่สุด ความเบี่ยงเบนที่อาจยอมรับได้กับหัวกลม (ใช้กับโลหะเท่านั้น) อาจทำให้เกิดปัญหากับหัวกลม (ใช้กับวัสดุผสม)

นี่คือสิ่งที่เราดู:

• เส้นผ่านศูนย์กลางก้าน – ±0.05มม. หากก้านหลวมเกินไปในรู หมุดย้ำจะเอียง ถ้าแน่นเกินไปก็ใส่ไม่ได้ เราตรวจสอบสิ่งนี้ก่อนเริ่มการผลิตและติดตามตลอดการดำเนินการ
• เส้นผ่านศูนย์กลางหัว – ±0.15 มม. พื้นผิวลูกปืนคือเหตุผลทั้งหมดที่คุณเลือกหัวอเนกประสงค์ หากหัวมีขนาดเล็ก คุณจะสูญเสียพื้นที่รับน้ำหนัก หากมีขนาดใหญ่เกินไป อาจไม่พอดีกับระยะห่างของคุณ
• ความสูงของหัว – ±0.10 มม. สูงเกินไปก็อึดอัด สั้นเกินไปและดูผิด เราตรวจสอบสิ่งนี้ในทุกชุด
• ศูนย์กลาง – ±0.10 มม. หัวที่ไม่สมดุลจะลดประสิทธิภาพของตลับลูกปืน นอกจากนี้ยังดูผิดอีกด้วย และหัวอเนกประสงค์มักมองเห็นได้ในผลิตภัณฑ์อุปโภคบริโภค
• ความลึกของโพรง (กึ่งท่อ) – 45–55% ของความยาวลำกล้อง ตื้นเกินไป และแรงการตั้งค่ายังคงสูง ลึกเกินไปและการกอดก็อ่อนแอ
• ความยาวโดยรวม – ±0.15 มม. ต้องตรงกับความหนาของปึกวัสดุของคุณเพื่อให้เกิดการจับยึดที่เหมาะสม

วิธีที่เราตรวจพบปัญหาตั้งแต่เนิ่นๆ:

การจัดส่งของคุณ – สิ่งที่เราส่งให้คุณ

เมื่อหมุดย้ำหัวแบบสากลของคุณมาถึง หมุดเหล่านั้นจะมาพร้อมกับบันทึกที่ครบถ้วนว่าอะไรถูกสร้างขึ้นและวิธีการตรวจสอบ

สิ่งที่คุณจะพบในกล่อง:

• หมุดย้ำในถุงโพลีปิดผนึก – มีป้ายกำกับพร้อมหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ ไม่มีส่วนที่หลวมไม่ต้องเดา
• ใบรับรองวัสดุ – องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากขดลวดเดิม ติดตามเลขความร้อนได้
• เอกสารการตรวจสอบ – การวัดหมุด 10 ตัวตามจริงจากชุดงานของคุณ ไม่ใช่แค่ “อยู่ในเกณฑ์ที่ยอมรับได้” – ตัวเลขจริงที่เราวัดได้
• ใบรับรองการเสร็จสิ้น – หากหมุดย้ำของคุณได้รับการชุบหรือเคลือบ เราจะรวมการตรวจสอบความหนา XRF ไว้ด้วย
• เอกสารการปฏิบัติตามข้อกำหนด – ลงนามโดยผู้จัดการ QA ของเรา พร้อมหมายเลขชุดงานที่ไม่ซ้ำกันสำหรับการตรวจสอบย้อนกลับ

เหตุใดจึงสำคัญ:หากเกิดความล้มเหลวในฟิลด์ คุณจะมีบันทึกเพื่อติดตามกลับไปยังม้วนวัสดุที่แน่นอนและการดำเนินการผลิตที่แน่นอน เราเก็บสำเนาไว้เป็นเวลาห้าปี แต่เราขอแนะนำให้คุณเก็บสำเนาของคุณไว้ด้วยเช่นกัน

ได้รับการรับรอง:ISO 9001:2015, RoHS, การเข้าถึง

พวกเขาใช้อยู่ที่ไหน

• เตียงพับและเฟอร์นิเจอร์ – ข้อต่อบานพับแบบขากรรไกร ชุดประกอบโครง จุดหมุน
• ฮาร์ดแวร์ – บานพับประตู สลัก อุปกรณ์ประตู ส่วนประกอบรั้ว
• ผลิตภัณฑ์ที่อยู่อาศัย – ฮาร์ดแวร์หน้าต่าง ฮาร์ดแวร์ตู้ อุปกรณ์ตกแต่ง
• ยานยนต์ – อุปกรณ์ตกแต่งภายใน แผงประกอบ ส่วนประกอบเบาะนั่ง
• อุปกรณ์อุตสาหกรรม – การ์ดเครื่องจักร, แผงควบคุม
• อิเล็กทรอนิกส์ – กล่องหุ้ม, แชสซี
• การผลิตทั่วไป – การประกอบใดๆ ที่คุณไม่แน่ใจว่าจะเลือกรูปแบบหัวแบบใด

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หัวสากลและหัวกลมแตกต่างกันอย่างไร? พวกเขาดูคล้ายกัน

ตอบ: หัวกัดอเนกประสงค์นั้นกว้างกว่า (เส้นผ่านศูนย์กลางด้าม 2.0–2.2× เทียบกับ 1.6–1.8×) และต่ำกว่าหัวกลมเล็กน้อย นอกจากนี้ยังมีโปรไฟล์ที่มีรัศมีที่ต่อเนื่องมากขึ้น – มีลักษณะโดมที่ชัดเจนน้อยกว่า ความแตกต่างด้านการมองเห็นนั้นเล็กน้อย แต่ความแตกต่างด้านการใช้งานนั้นมีอยู่จริง: หัวอเนกประสงค์ให้พื้นที่รับน้ำหนักมากขึ้นเพื่อป้องกันการดึงทะลุวัสดุผสม สำหรับการประกอบโลหะกับโลหะที่มีรูแน่น หัวกลมยังคงเป็นตัวเลือกที่ดีกว่า สำหรับวัสดุผสม หัวอเนกประสงค์เป็นทางเลือกที่ปลอดภัยกว่า

คำถามที่ 2: ฉันควรเลือกดีไซน์ใด - แบบทึบหรือแบบกึ่งท่อ

ตอบ:หมุดย้ำกึ่งท่อเป็นตัวเลือกเริ่มต้นสำหรับการใช้งานส่วนใหญ่ – 80–90% ของความแข็งแรงของของแข็งที่ 25–30% ของแรงการตั้งค่า เลือกหมุดย้ำแข็งเมื่อคุณต้องการความแข็งแกร่งสูงสุดสำหรับโครงสร้างส่วนประกอบที่รับน้ำหนัก ไม่มีท่อแบบเต็มสำหรับหัวอเนกประสงค์เนื่องจากรูปทรงของหัวโปรไฟล์ปานกลาง ทั้งสามแบบมีให้เลือกใช้โดยมีโปรไฟล์ส่วนหัวแบบสากลเหมือนกัน

คำถามที่ 3: วัสดุใดที่ดีที่สุดสำหรับหมุดย้ำหัวอเนกประสงค์ในการใช้งานกลางแจ้ง?

ตอบ: สำหรับการใช้งานกลางแจ้ง เราขอแนะนำสเตนเลส (304 หรือ 316) ที่มีผิวเคลือบเพื่อความทนทานต่อการกัดกร่อนอย่างถาวร 304 เพียงพอสำหรับการสัมผัสกลางแจ้งทั่วไป (ฝน ความชื้น) แนะนำให้ใช้ 316 สำหรับสภาพแวดล้อมชายฝั่งหรือสภาพแวดล้อมที่มีละอองน้ำเกลือ หากคุณทำงานด้วยงบประมาณที่จำกัด เหล็กชุบสังกะสีที่มีโครเมตสีเหลืองจะทนต่อละอองเกลือได้นาน 96 ชั่วโมง เหมาะสำหรับการใช้งานกลางแจ้งในที่กำบัง ในกรณีเตียงพับด้านบน ลูกค้าเลือกเหล็กชุบสังกะสีเนื่องจากเตียงใช้ในอาคาร (เต็นท์ตั้งแคมป์) และการสัมผัสกลางแจ้งเป็นครั้งคราวมีจำกัด
