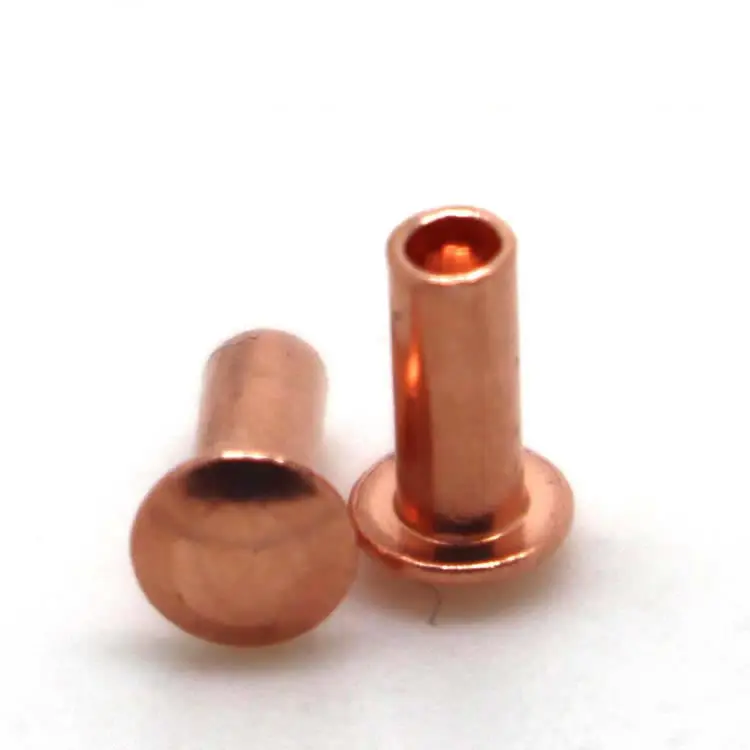

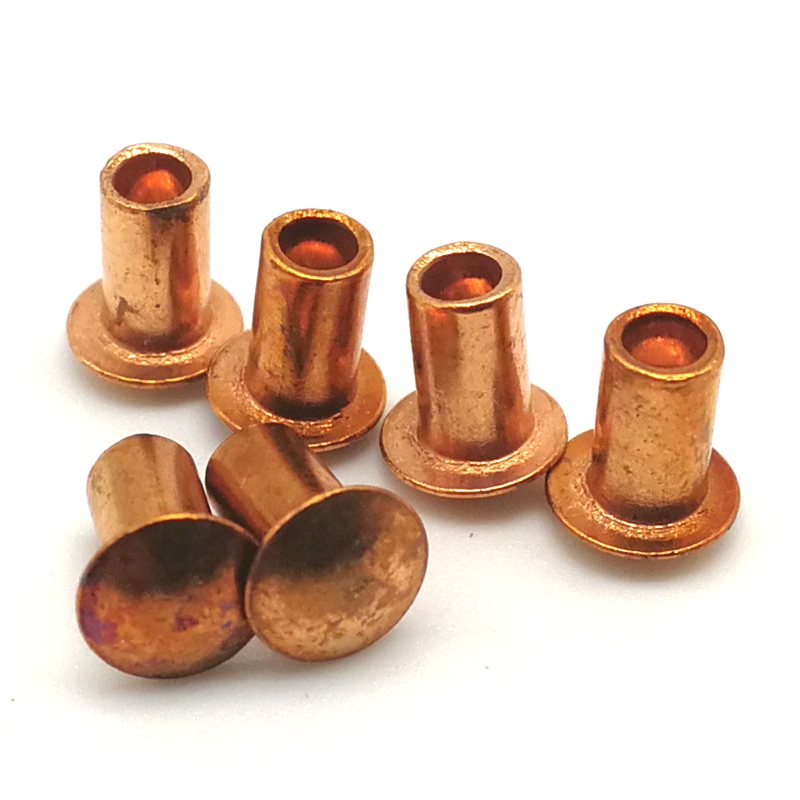

หมุดย้ำกึ่งท่อทองแดง

หมุดย้ำส่วนใหญ่ถูกเลือกเพื่อความแข็งแรง หมุดทองแดงถูกเลือกมาเพื่อทำหน้าที่ในการส่งกระแสไฟ เคลื่อนย้ายความร้อน ต้านทานแบคทีเรีย และทนทานต่อการใช้งานกลางแจ้งโดยไม่เกิดสนิม การออกแบบกึ่งท่อเพิ่มข้อดีอีกประการหนึ่ง: แรงในการติดตั้งต่ำกว่าหมุดย้ำถึง 70% ทำให้เหมาะสำหรับการผลิตในปริมาณมากที่จำเป็นต้องมีการนำไฟฟ้า แต่ความเร็วในการติดตั้งไม่สามารถลดทอนลงได้

ตัวเลขสามตัวที่กำหนดหมุดย้ำทองแดงกึ่งท่อ

การนำไฟฟ้า IACS 100%– ทองแดงนำกระแสได้ดีกว่าโลหะยึดทั่วไปอื่น ๆ ทองเหลืองมี ~28% อลูมิเนียม ~61% เหล็ก <10%

แรงเซ็ตตัวลดลง 70%– ช่องกึ่งกลวงช่วยลดแรงในการติดตั้งจาก 4 ตันเหลือ 1.2 ตัน (สำหรับหมุดย้ำ 5 มม.) รอบที่เร็วขึ้น กดเบาขึ้น ความเค้นของวัสดุน้อยลง

การนำความร้อน 401 W/m·K– ทองแดงระบายความร้อนออกจากข้อต่อ ทำให้เหมาะสำหรับแผงระบายความร้อน อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์ที่ร้อน

เมื่อใดควรเลือกหมุดย้ำทองแดงกึ่งท่อ

แอปพลิเคชั่นเดียวจริง - ชุดสายดินอินเวอร์เตอร์พลังงานแสงอาทิตย์

ผู้ผลิตอุปกรณ์พลังงานแสงอาทิตย์ต้องการตัวยึดที่เป็นสื่อกระแสไฟฟ้าที่เชื่อถือได้สำหรับการเชื่อมต่อสายดินภายในอินเวอร์เตอร์ของตน หมุดทองแดงแข็งรุ่นก่อนหน้าให้การนำไฟฟ้าที่ดีเยี่ยมแต่ทำให้สายการประกอบช้าลง – แรงการตั้งค่าสูงต้องใช้การกดอย่างระมัดระวัง ลูกค้าต้องการการนำไฟฟ้าแบบเดียวกันโดยการติดตั้งที่รวดเร็วยิ่งขึ้น

เราจัดหาหมุดย้ำกึ่งท่อทองแดง C11000 – ก้าน 4.0 มม., หัวกลม 7.0 มม., ความยาวลำกล้อง 10.0 มม., ผิวเรียบ การออกแบบกึ่งท่อช่วยลดแรงในการตั้งค่าจาก 3.5 ตันเหลือ 1.0 ตัน – ลดลง 71% สภาพนำไฟฟ้ายังคงอยู่ที่ 100% IACS ลูกค้าทดสอบหมุดย้ำ 1,000 ตัว หลังจากรอบความร้อน 5,000 รอบ ความต้านทานจะเพิ่มขึ้นเป็นศูนย์ ปัจจุบันมีการสั่งซื้อ 150,000 ชิ้นต่อปี

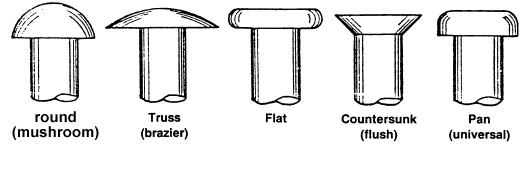

ตัวเลือกรูปแบบศีรษะ – แบบใดที่เหมาะกับการประกอบของคุณ

วิธีระบุ – สิ่งที่เราต้องการจากคุณ

สิ่งที่คุณให้:

เส้นผ่านศูนย์กลางก้าน– 1.5 มม. ถึง 8.0 มม

ความยาวลำกล้อง– เราคำนวณจากความหนาของปึกวัสดุของคุณ

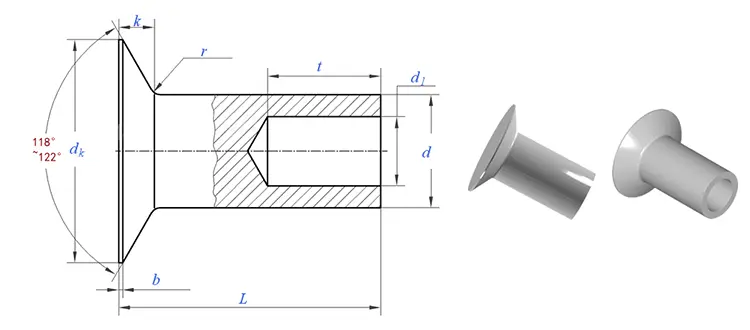

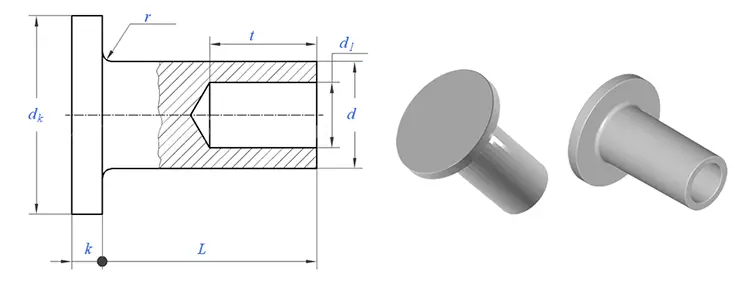

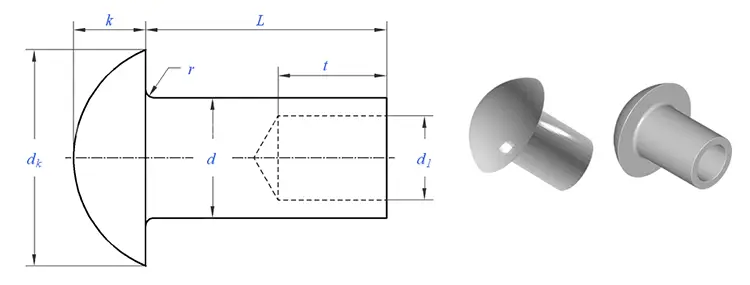

สไตล์หัว –กลม แบน วงรี จม โครงถัก หรือเห็ด

เสร็จ– ธรรมดา ร่วงลง (สว่าง) โบราณ หรือเคลือบ

กฎความยาวสำหรับหมุดย้ำกึ่งท่อ:ความยาวลำกล้อง = ความหนาของปึกวัสดุ + 1.5–2.0 มม.

เวลานำตัวอย่าง:มาตรฐาน 5–10 วัน; เครื่องมือที่กำหนดเอง: 15–20 วัน

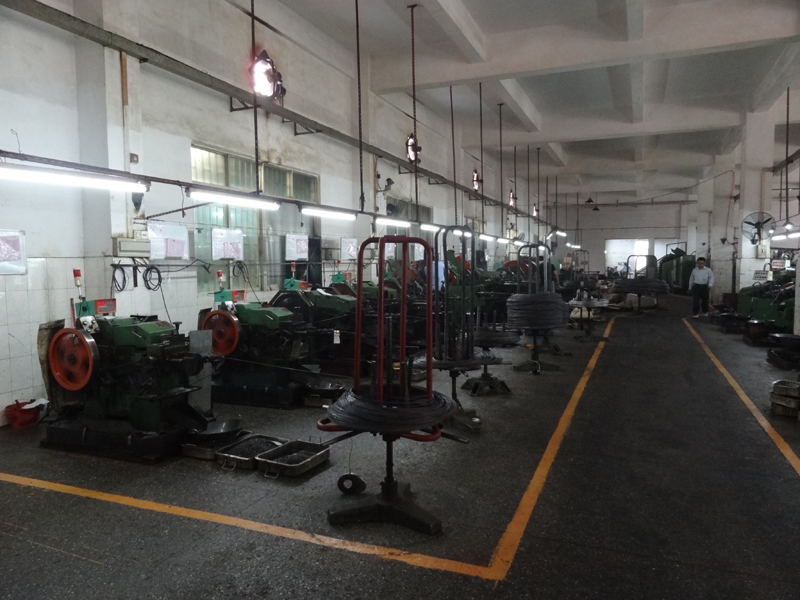

กระบวนการผลิตของเรา – จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป

1. การจัดหาวัตถุดิบ– ลวดทองแดงที่ผ่านการรับรอง (C11000) จากโรงงานที่ได้รับอนุมัติ แต่ละคอยล์มาพร้อมกับใบรับรองการทดสอบโรงงาน

2. การตรวจสอบวัสดุที่เข้ามา– ตรวจสอบเส้นผ่านศูนย์กลาง ความแข็ง และปริมาณทองแดง (≥99.9%) คอยส์ที่อยู่นอกข้อกำหนดถูกปฏิเสธ

3. การเตรียมเครื่องมือ– ตรวจสอบดายส่วนหัวของคาร์ไบด์และตั้งค่าสำหรับช่องกึ่งท่อ

4. การตรวจสอบบทความครั้งแรก– หมุดย้ำ 10 อันที่วัดด้วยเครื่องเปรียบเทียบแสง ตรวจสอบเส้นผ่านศูนย์กลางของหัว ความยาวลำกล้อง ความลึกของโพรงแล้ว

5. การผลิตจำนวนมาก– การตรวจสอบระหว่างดำเนินการ: หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด

6. การตรวจสอบระหว่างกระบวนการ –ทุกๆ 2,000 ชิ้น ให้ติดหมุด 3 อันเข้ากับวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและความแน่น

7. การตรวจสอบขาออกขั้นสุดท้าย– การเรียงลำดับด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

การอ้างอิงด่วน - ขนาดและความคลาดเคลื่อน

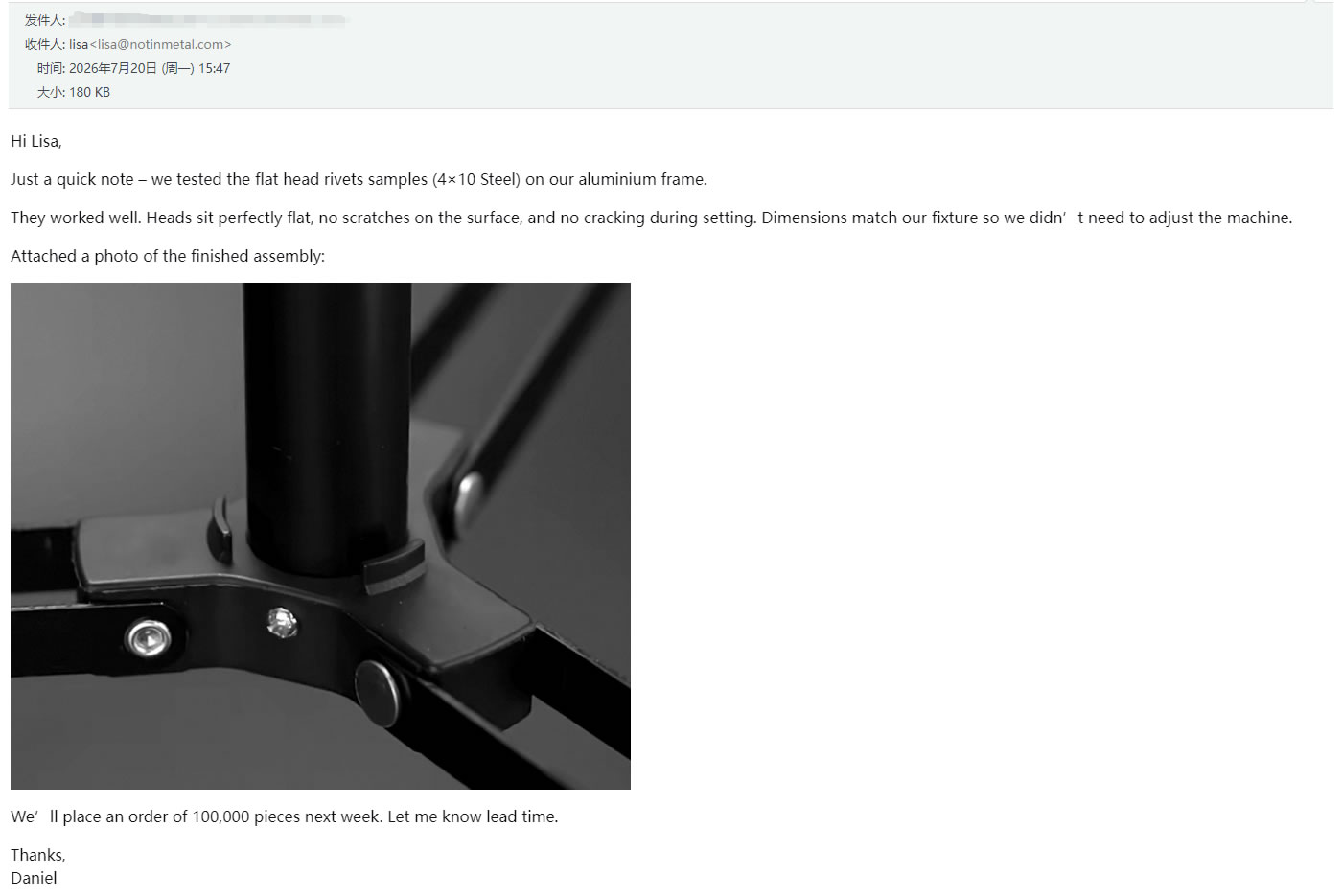

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "หมุดย้ำกึ่งท่อทองแดงและทองเหลืองสำหรับงานไฟฟ้าแตกต่างกันอย่างไร"

ตอบ: ทองแดงมีค่าการนำไฟฟ้า IACS 100%; ข้อเสนอทองเหลือง ~28% หากหมุดย้ำของคุณต้องมีกระแสไฟฟ้า ทองแดงคือตัวเลือกที่เหมาะสม ทองเหลืองมีความแข็งกว่าและให้ความต้านทานการสึกหรอที่ดีกว่าสำหรับการใช้งานทางกล แต่สำหรับข้อกำหนดทางไฟฟ้า ความร้อน หรือสารต้านจุลชีพ ทองแดงจะชนะทุกครั้ง การออกแบบกึ่งท่อมีจำหน่ายในวัสดุทั้งสองชนิด แต่จะมีการระบุทองแดงเมื่อค่าการนำไฟฟ้ามีความสำคัญ

ถาม: "เหตุใดจึงเลือกทองแดงกึ่งท่อมากกว่าทองแดงแข็งสำหรับการเชื่อมต่อทางไฟฟ้า"

ตอบ: การออกแบบกึ่งท่อช่วยลดแรงในการตั้งค่าลง 70% ในขณะที่ยังคงค่าการนำไฟฟ้า IACS 100% เท่าเดิม สำหรับการผลิตในปริมาณมาก เช่น กล่องอินเวอร์เตอร์พลังงานแสงอาทิตย์ด้านบน หมายความว่าการประกอบเร็วขึ้น การกดเบาขึ้น และการสึกหรอของเครื่องมือลดลง หมุดทองแดงแข็งยังคงเป็นตัวเลือกที่เหมาะสมสำหรับการใช้งานเชิงโครงสร้างที่ต้องการกำลังรับแรงเฉือนสูงสุด สำหรับการเชื่อมต่อทางไฟฟ้าส่วนใหญ่ แบบกึ่งท่อให้ความแข็งแรงเพียงพอพร้อมทั้งประสิทธิภาพการผลิตที่ดีขึ้น

ถาม: "หมุดทองแดงกึ่งท่อของฉันแตกระหว่างการติดตั้ง อะไรเป็นสาเหตุของปัญหานี้ และฉันจะแก้ไขได้อย่างไร"

ตอบ: การแตกร้าวระหว่างการติดตั้งเป็นหนึ่งในปัญหาที่พบบ่อยที่สุดที่เราได้ยินเกี่ยวกับหมุดทองแดงกึ่งท่อ ทองแดงมีความอ่อนและเหนียว แต่ยังสามารถแตกร้าวได้หากสภาวะไม่เหมาะสม สาเหตุและแนวทางแก้ไขที่เป็นไปได้มากที่สุดมีดังนี้:

สาเหตุที่ 1:ความยาวลำกล้องสั้นเกินไปสำหรับกองวัสดุของคุณ หากความยาวลำกล้องไม่ได้ขยายเกินความหนาของวัสดุ 1.5–2.0 มม. ส่วนที่เป็นกลวงจะหลุดออกจากก้นถังก่อนที่จะเกิดการยึดเกาะ ผนังไม่มีทางที่จะไปและแตกร้าวได้ วิธีแก้ไข: วัดความหนาปึกรวมของคุณและเพิ่ม 1.5–2.0 มม. เราสามารถปรับความยาวลำกล้องได้ในคำสั่งซื้อครั้งต่อไปของคุณ

สาเหตุที่ 2:แรงในการตั้งค่าสูงเกินไป ทองแดงมีความอ่อน ไม่ต้องการแรงดันเท่ากับเหล็ก หมุดย้ำกึ่งท่อต้องการแรงเพียง 25–30% ของแรงที่จำเป็นสำหรับหมุดย้ำตัน หากตั้งแรงกดไว้สูงเกินไป ผนังกลวงจะแตกแทนที่จะหมุนอย่างราบรื่น วิธีแก้ไข: ลดแรงในการตั้งค่าลง 30% แล้วทดสอบอีกครั้ง

สาเหตุที่ 3:ขนาดรูแน่นเกินไป หากรูมีขนาดเล็กเกินไป ลำกล้องจะถูกบีบอัดมากเกินไปในระหว่างการแทรก ซึ่งจะทำให้ผนังอ่อนตัวก่อนที่จะเริ่มการติดตั้ง วิธีแก้ไข: เพิ่มขนาดรูเป็นเส้นผ่านศูนย์กลางด้าม + 0.15–0.20 มม.

สาเหตุที่ 4:ความลึกของโพรงลึกเกินไป หากช่องเกิน 55% ของความยาวลำกล้อง แสดงว่าผนังที่เหลือบางเกินไปที่จะรองรับการกลิ้ง วิธีแก้ไข: เราสามารถปรับความลึกของโพรงได้ 45–50% ของความยาวลำกล้องในการสั่งซื้อครั้งต่อไปของคุณ

หากคุณประสบปัญหาการแตกร้าวและวิธีแก้ปัญหาเหล่านี้ไม่สามารถแก้ปัญหาได้ โปรดส่งตัวอย่างหมุดย้ำที่ร้าวและกองวัสดุของคุณมาให้เรา เราจะวิเคราะห์ความล้มเหลวและแนะนำวิธีแก้ไขเฉพาะโดยไม่มีค่าใช้จ่าย
