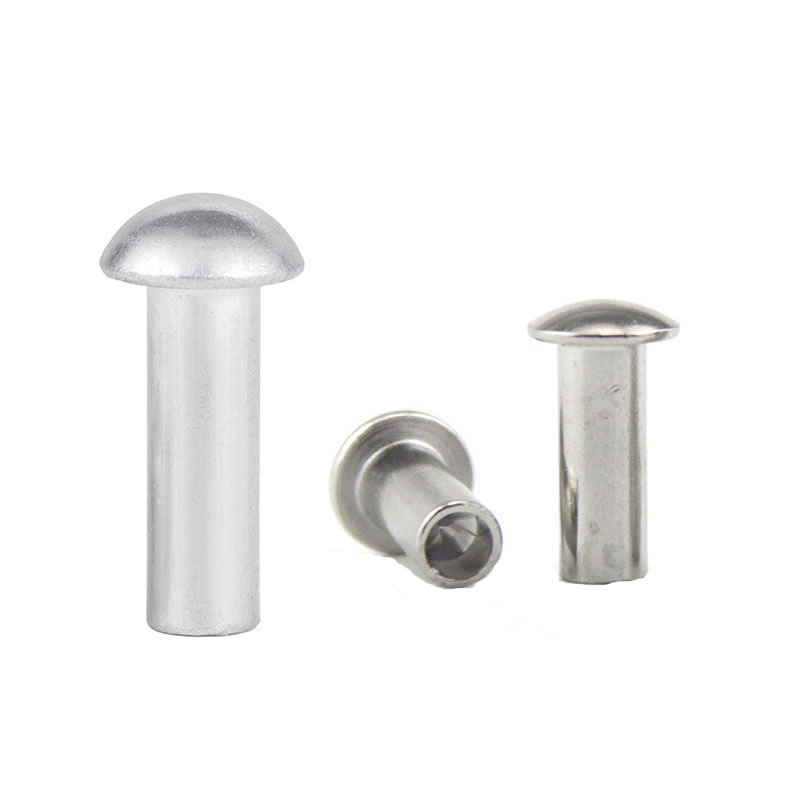

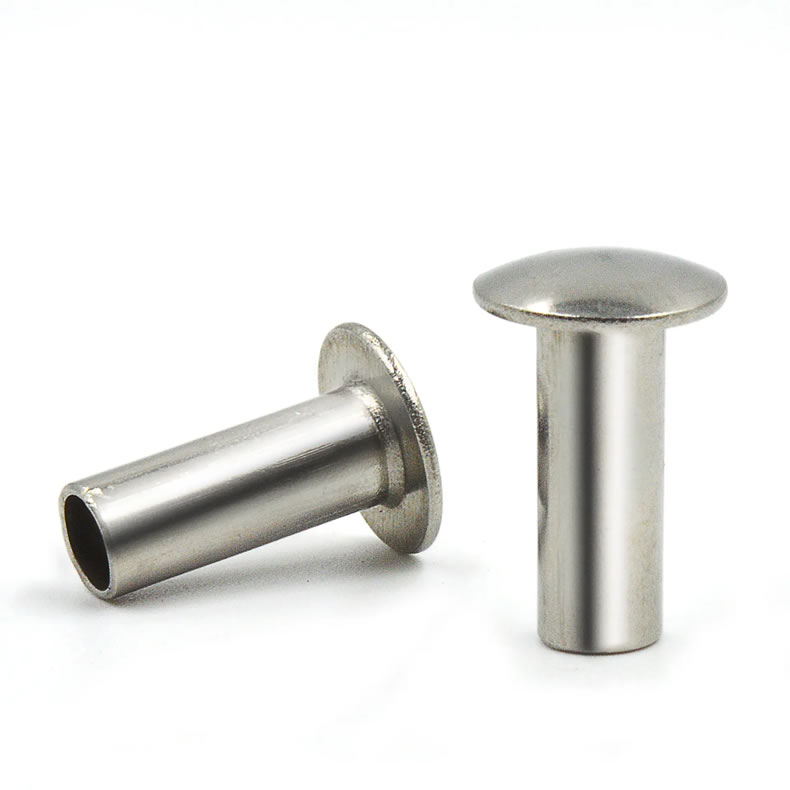

หมุดย้ำกึ่งกลวงหัวกระทะ

ระหว่างโดมสูงของหัวกลมกับส่วนต่ำของหัวแบนอยู่ที่หัวแพน มีท็อปทรงโดมกว้างเล็กน้อยและมีด้านแนวตั้งสั้นเหมือนกระทะคว่ำลง สำหรับช่างประกอบที่ต้องการพื้นที่รับน้ำหนักมากกว่าหัวกลมแต่มีความสูงหัวมากกว่าหัวแบน หมุดย้ำกึ่งกลวงแบบหัวกระทะช่วยประนีประนอมในทางปฏิบัติ

หมุดย้ำกึ่งกลวงหัวกระทะแบบเย็นของ Nuote Metals ผลิตจากเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) และทองเหลือง ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าได้ประมาณ 70% เมื่อเทียบกับรีเวท ตัน หน้านี้จะให้รายละเอียดทางเทคนิคก่อน จากนั้นจะแสดงให้เห็นว่าผู้ผลิตขาตั้งกล้องใช้หมุดของเราเพื่อแก้ปัญหาความท้าทายในการลดน้ำหนักได้อย่างไร

ข้อมูลจำเพาะทางเทคนิค – สิ่งที่คุณได้รับ

เรขาคณิตของศีรษะ – แพนเทียบกับอื่นๆ

หัวกระทะมักถูกเข้าใจผิดว่าเป็นหัวกลม แต่แก้มยางตรงทำให้มีพื้นผิวรับน้ำหนักที่ใหญ่ขึ้นและแบนกว่า เหมาะสำหรับแผ่นบางหรือพลาสติกที่ไม่ดูเป็นอุตสาหกรรม

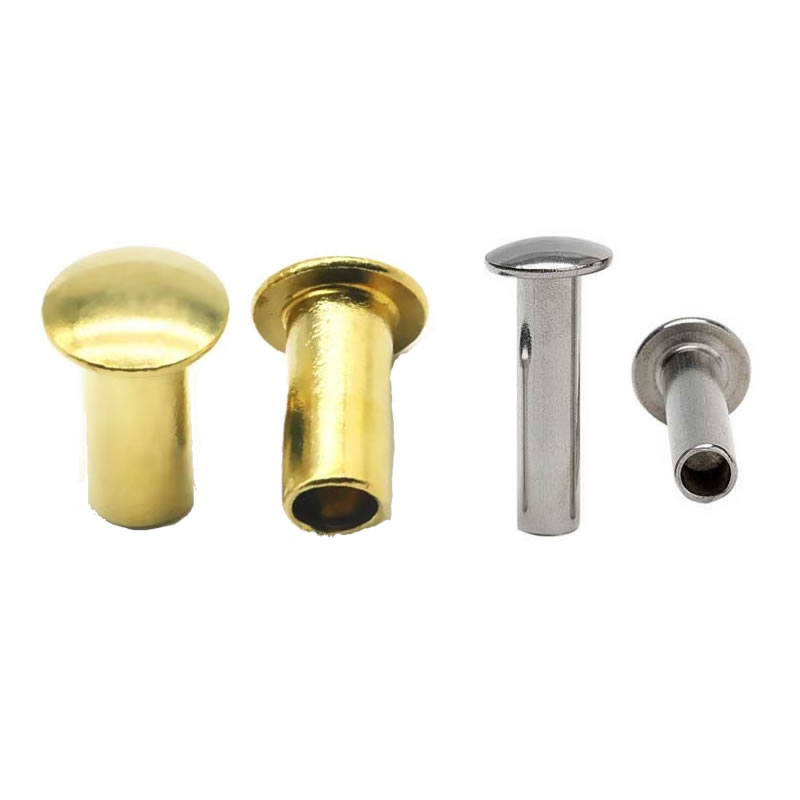

ตัวเลือกวัสดุ

ขนาดมาตรฐาน (เหล็กกล้า หัว P)

ความคลาดเคลื่อน: ก้าน ±0.05มม., เส้นผ่านศูนย์กลางหัว ±0.15มม., ความยาว ±0.15มม. มีความยาวที่กำหนดเองได้

ข้อมูลทางกล (เหล็ก 5 มม. ตั้งเป็นอลูมิเนียม 2 มม.)

ดูวิดีโอด้านล่างเพื่อดูว่าเราทำหมุดย้ำอย่างไร

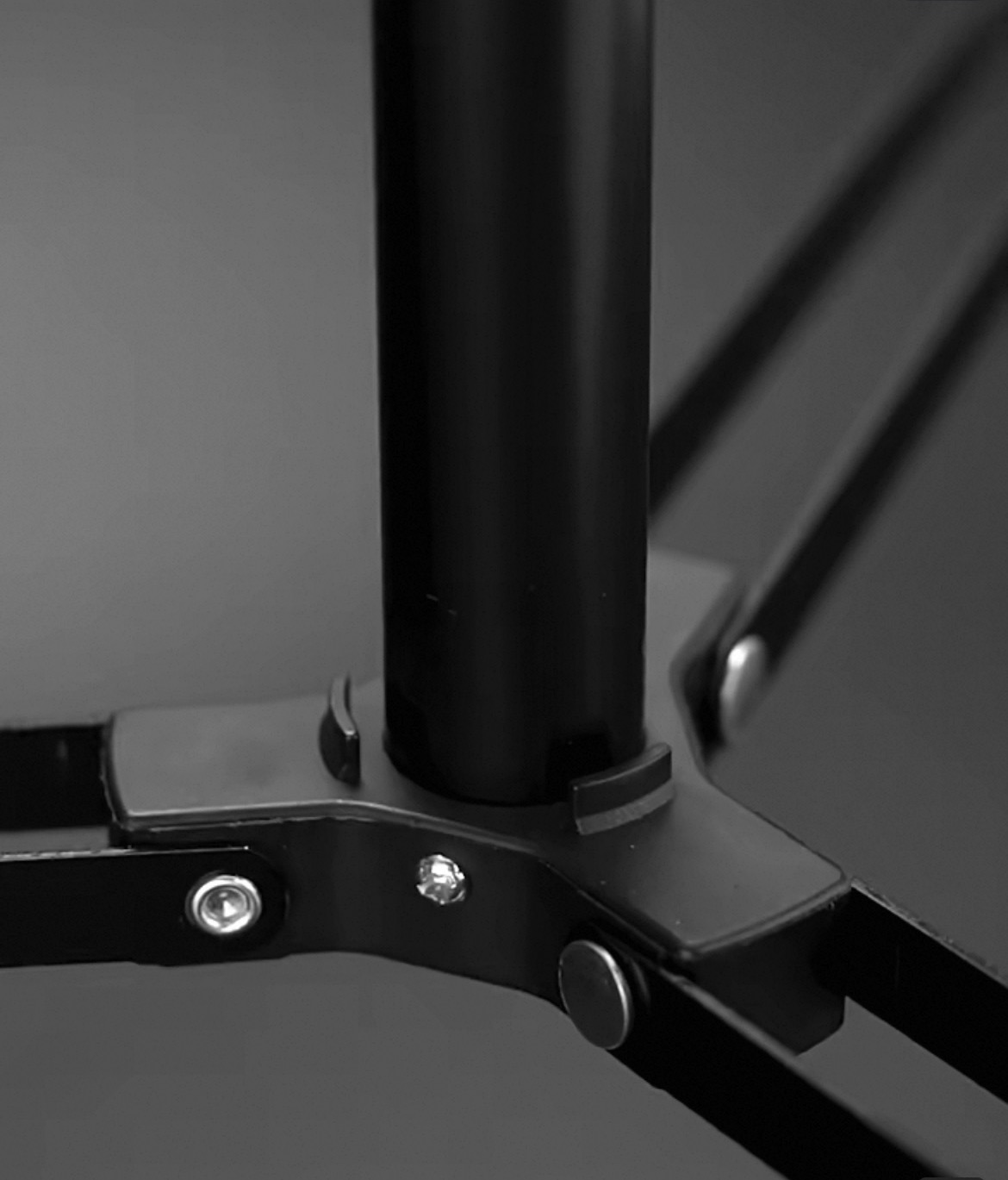

แอปพลิเคชั่นเดียว - บานพับขาขาตั้งกล้อง

ผู้ผลิตขาตั้งกล้องรายหนึ่งต้องการลดน้ำหนักโดยไม่สูญเสียความแข็งแรง บานพับขาใช้หมุดเหล็กแข็งที่เพิ่มมวลโดยไม่จำเป็นและต้องใช้แรงยึดที่หนัก ซึ่งบางครั้งทำให้ขายึดบานพับโลหะผสมแมกนีเซียมแตก

Nuote Metals เสนอหมุดย้ำกึ่งกลวงหัวกระทะสแตนเลส 304 – ก้าน 4 มม., หัวกระทะ 8 มม., ความยาวลำกล้อง 8 มม. หัวกระทะให้พื้นที่รับน้ำหนักมากกว่าหัวกลม ช่วยลดความเครียดต่อแมกนีเซียม แรงในการตัดช่องกึ่งกลวงจาก 4 ตันเป็น 1.4 ตัน – ไม่แตกร้าวอีกต่อไป สเตนเลส 304 เข้ากับผิวท่อขาท่อ

บริษัทขาตั้งกล้องแห่งนี้ทดสอบหมุดย้ำ 500 ตัวกับอุปกรณ์ 100 ชิ้น หลังจากเปิด-ปิดครบ 10,000 รอบ ไม่มีการคลายตัวหรือการกัดกร่อน โดยลดน้ำหนักบานพับโดยรวมลง 12% และเวลาในการประกอบลดลง 20% ตอนนี้พวกเขาใช้หมุดย้ำกึ่งกลวงแบบหัวกระทะของเรากับสายขาตั้งกล้องแบบมืออาชีพทั้งหมด

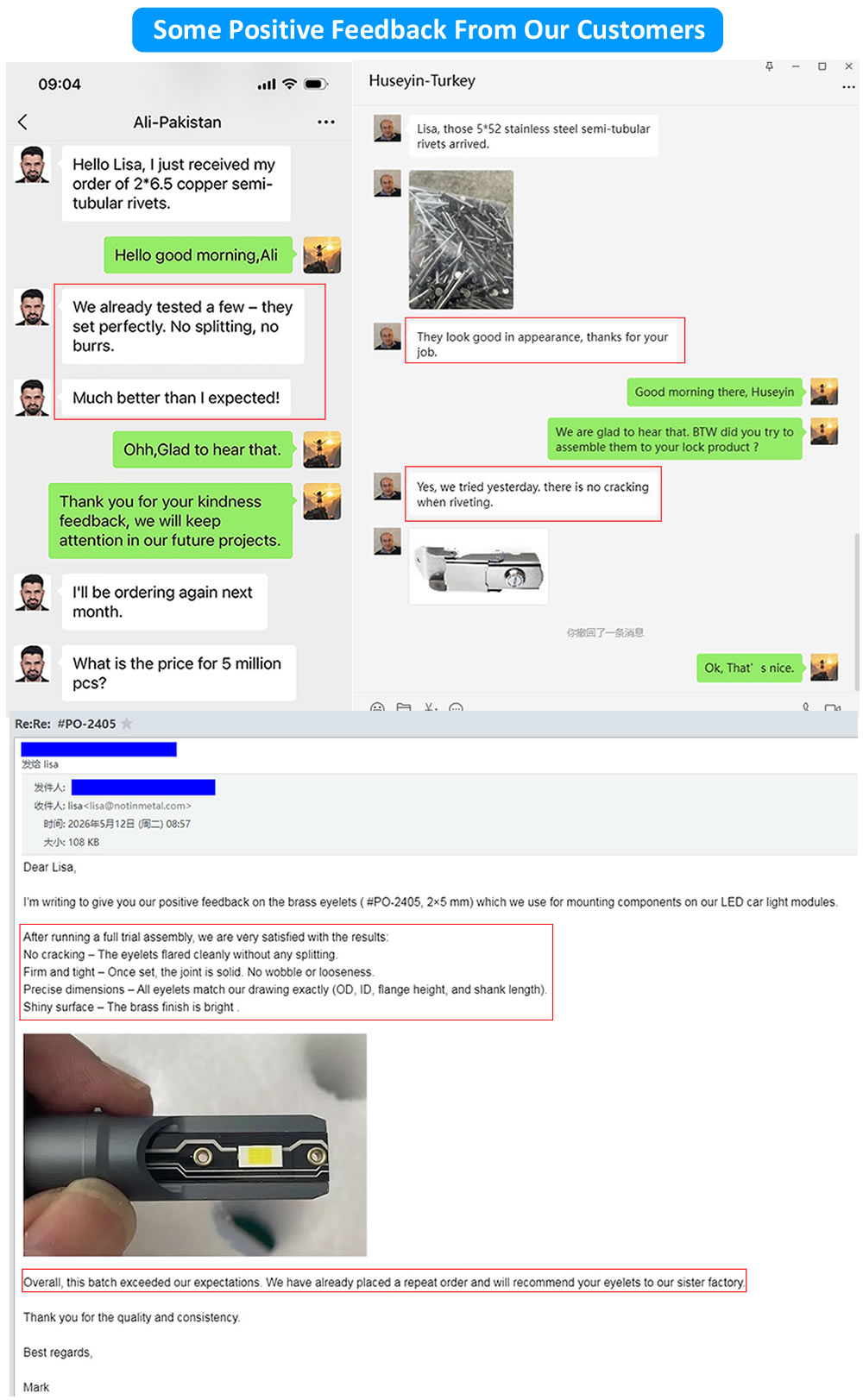

ผลตอบรับจากลูกค้าจริง

วิธีที่เราควบคุมคุณภาพ – หมุดย้ำหนึ่งตัว การตรวจสอบแปดครั้ง

เราไม่ไว้ใจโชค หมุดย้ำกึ่งกลวงหัวกระทะทุกชุดจะผ่านประตูคุณภาพแยกกันแปดประตู หลักการง่ายๆ ก็คือ วัดตั้งแต่เนิ่นๆ วัดบ่อยๆ และอย่าคิดเอาเอง

• การตรวจสอบเส้นผ่านศูนย์กลางของวัตถุดิบ – วัดเส้นลวดที่เข้ามาด้วยเลเซอร์ไมโครมิเตอร์ ความทนทานต่อเส้นผ่านศูนย์กลาง: ± 0.02 มม. คอยล์ที่อยู่นอกช่วงนี้จะถูกปฏิเสธก่อนที่จะสัมผัสกับส่วนหัวของเรา
• การตรวจสอบความแข็งของวัตถุดิบ – ตัวอย่างจากแต่ละคอยล์ได้รับการทดสอบกับเครื่องทดสอบความแข็งแบบ Rockwell สำหรับเหล็กกล้าคาร์บอนต่ำ เราต้องการ HRB 70–85 อ่อนเกินไป และหมุดย้ำจะเสียรูประหว่างมุ่งหน้าไป แข็งเกินไปและโพรงอาจแตกได้
• การตรวจสอบลักษณะที่ปรากฏของบทความแรก – หลังจากตั้งค่าเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบด้วยสายตาภายใต้การขยาย เรามองหารอยแตก แฟลช หัวที่ไม่เรียบ หรือรอยบนพื้นผิว ข้อบกพร่องที่มองเห็นได้จะหยุดการกด
• การตรวจสอบมิติบทความแรก – หมุดย้ำ 10 อันเดียวกันนั้นถูกวัดบนตัวเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวรวม และความลึกของโพรง ทั้งหมดต้องอยู่ภายในเกณฑ์ความคลาดเคลื่อนของการวาดก่อนเริ่มการผลิต
• การตรวจสอบระหว่างดำเนินการ – ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ขนาดได้รับการตรวจสอบด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของช่อง การดริฟท์ใดๆ จะกระตุ้นให้เกิดการปรับเครื่องมือ
• การตั้งค่าการทดสอบ (ทดลองตอกหมุด) – ทุกๆ 2,000 ชิ้น เราจะใส่หมุดย้ำ 3 ตัวลงในตัวอย่างวัสดุที่เป็นตัวแทน (ความหนาและประเภทเดียวกันกับชุดประกอบของคุณ) การกอดได้รับการตรวจสอบความสมมาตรและความแน่นหนา ไม่รับหมุดที่หลวมหรือร้าว
• การทดสอบสเปรย์เกลือ (หากจำเป็น) – สำหรับการใช้งานกลางแจ้งหรือทางทะเล เราจะส่งตัวอย่างไปยังห้องปฏิบัติการของเราเพื่อทำการทดสอบสเปรย์เกลือ ASTM B117 เกรด 304: 200–500 ชั่วโมง เกรด 316: 1,000+ ชั่วโมง มีการออกใบรับรองพร้อมกับแบทช์
• การตรวจสอบขาออกขั้นสุดท้าย – ก่อนบรรจุภัณฑ์ หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสง กล้องตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวทั้งหมด และความลึกของโพรง การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นจะมีการดึงตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) เพื่อตรวจสอบยืนยันด้วยตนเอง

หมุดย้ำกึ่งกลวงหัวกระทะที่รอดทั้งแปดขั้นพร้อมที่จะออกจากโรงงานของเราแล้ว เราเก็บบันทึกการตรวจสอบทุกครั้งเป็นเวลาห้าปี

สิ่งที่คุณได้รับกับทุกการสั่งซื้อ

• ใบรับรองการทดสอบโรงงาน (เคมี, แรงดึง)
• รายงานการตรวจสอบมิติ (10 ชิ้น)
• รายงานการตั้งค่าการทดสอบ (รูปถ่าย, แรงดึงหากวัดได้)
• ใบรับรองการเคลือบหรือทู่ (ถ้ามี)
• ใบรับรองการทดสอบสเปรย์เกลือ (หากร้องขอ)
• หนังสือรับรองความสอดคล้อง

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH

นโยบาย

• ตัวอย่าง– ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าขนส่ง)
• ขั้นต่ำ– 2,000 ชิ้น (เหล็ก/ทองเหลือง), 3,000 ชิ้น (สแตนเลส)
• เวลานำ (สต็อก)– 5–7 วันทำการ
• เวลานำ (บาร์เรลแบบกำหนดเอง)– 12–15 วัน
• ค่าเครื่องมือ– ไม่มีสำหรับเครื่องมือหัวกระทะมาตรฐาน (ก้าน 3–6 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: เมื่อใดที่ฉันควรเลือกหมุดกึ่งกลวงหัวกระทะเหนือหัวกลมหรือหัวแบน

ตอบ: เลือกหัวกระทะเมื่อคุณต้องการพื้นผิวตลับลูกปืนที่ใหญ่กว่าหัวกลม (เพื่อป้องกันการดึงทะลุผ่านวัสดุอ่อน) แต่คุณยังต้องมีความสูงของหัวมากกว่าหัวแบนด้วย (เพื่อความสวยงามหรือระยะห่าง) ผนังด้านข้างแบบตรงของหัวกระทะทำให้ดูสะอาดตา ซึ่งเป็นที่ต้องการในผลิตภัณฑ์อุปโภคบริโภค เช่น ขาตั้งกล้อง เฟอร์นิเจอร์ และเครื่องมือต่างๆ หัวกลมง่ายกว่าและราคาถูกกว่า หัวแบนใช้สำหรับงานฟลัช หัวแพนคือตัวเลือก “มองเห็นได้ระดับพรีเมียม”

คำถามที่ 2: หมุดย้ำกึ่งกลวงแบบหัวกระทะสามารถใช้กับชิ้นส่วนคาร์บอนไฟเบอร์ เช่น ขาขาตั้งกล้องได้หรือไม่

ตอบ: ได้ แต่จำเป็นต้องมีการดูแลเอาใจใส่ คาร์บอนไฟเบอร์เปราะและอาจบดขยี้ใต้หัวหมุดย้ำได้ พื้นที่รับน้ำหนักที่ใหญ่ขึ้นของหัวกระทะช่วยกระจายน้ำหนัก ใช้ความยาวกระบอกปืนยาวกว่าปึกวัสดุ 1.0 มม. ตั้งด้วยการกด (ไม่ใช่ค้อน) ด้วยแรงต่ำ สำหรับเคสขาตั้งกล้องด้านบน ลูกค้าใช้ขายึดอะลูมิเนียม ไม่ใช่คาร์บอนไฟเบอร์ เราได้จัดหาหมุดย้ำหัวกระทะสำหรับแขนโดรนคาร์บอนไฟเบอร์พร้อมช่องแบบนุ่มพิเศษ ติดต่อเราเพื่อขอคำแนะนำเฉพาะเจาะจง

คำถามที่ 3: คุณเสนอตัวอย่างฟรีสำหรับขนาดที่เก็บไว้ คุณมีสต็อกหมุดย้ำกึ่งกลวงหัวกระทะขนาดเท่าใด

ตอบ: เราเก็บขนาดต่อไปนี้ไว้ในสต็อกเพื่อการสุ่มตัวอย่างทันที (ฟรี 20–50 ชิ้น ลูกค้าชำระค่าขนส่ง):

ก้าน 4 มม. หัว 8 มม. ความยาวลำกล้อง 6 มม. 8 มม. 10 มม. (เหล็ก ชุบสังกะสี)

ก้าน 5 มม., หัว 10 มม., ความยาวลำกล้อง 8 มม., 10 มม., 12 มม. (เหล็กและสแตนเลส 304)

ก้าน 6 มม., หัว 12 มม., ความยาวลำกล้อง 10 มม., 12 มม., 15 มม. (เฉพาะเหล็ก)

สำหรับขนาดอื่นๆ หรือความยาวที่กำหนดเอง ระยะเวลาดำเนินการคือ 12–15 วัน เราไม่คิดค่าใช้จ่ายเพิ่มเติมสำหรับการสุ่มตัวอย่างครั้งแรกในขนาดที่กำหนดเอง คุณจ่ายเฉพาะค่าจัดส่งเท่านั้น

ดูความแตกต่างของหัวแพน

เราจะส่งหมุดย้ำกึ่งกลวงหัวกระทะจำนวน 20–50 ชิ้นให้คุณทางไปรษณีย์ตามวัสดุและขนาดที่คุณเลือก ติดตั้งไว้ในบานพับขาตั้งกล้อง ขายึด หรือชุดประกอบใดๆ เปรียบเทียบพื้นที่ตลับลูกปืนและความง่ายในการตั้งค่า

ติดต่อ Nuote Metals ด้วยเส้นผ่านศูนย์กลางด้าม ความยาวลำกล้อง และวัสดุ ตัวอย่างฟรีจัดส่งภายในหนึ่งวันทำการ
