หมุดย้ำกึ่งท่อหัวกระทะ

เมื่อรู้สึกว่าหัวกลมใหญ่เกินไปและหัวแบนรู้สึกว่าน้อยเกินไปหมุดย้ำกึ่งท่อหัวกระทะคือคำตอบ มีด้านบนทรงโดมเล็กน้อยพร้อมผนังด้านข้างสั้นตรง ทำให้มีรูปลักษณ์ที่สะอาดตาซึ่งดูเหมือนตั้งใจไว้กับการประกอบที่มองเห็นได้ ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าลง 70% เมื่อเทียบกับหมุดย้ำตัน ทำให้เหมาะสำหรับการผลิตในปริมาณมาก

หัวแพนกับหัวอื่นๆ – ตรงไหนที่พอดี

หัวกระทะอยู่ระหว่างหัวกลมและหัวแบน แก้มยางตรงที่สั้นทำให้มีเส้นสายที่ชัดเจนซึ่งศีรษะแบบอื่นๆ ไม่มี

เลือกหัวกระทะเมื่อ: หมุดย้ำจะมองเห็นได้และรูปลักษณ์ก็มีความสำคัญ คุณต้องมีพื้นที่รับน้ำหนักมากกว่าหัวกลม แต่มีความสูงของหัวมากกว่าหัวแบน

Semi-Tubular กับ Solid – เมื่อ Hollow ชนะ

การออกแบบกึ่งท่อมีช่องตื้นที่ส่วนท้าย (45–55% ของความยาวลำกล้อง) ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนกลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ โดยต้องใช้แรงเพียง 25–30% ของหมุดย้ำตัน

การใช้งานจริงเพียงหนึ่งเดียว – ตัวเครื่องเครื่องชงกาแฟเชิงพาณิชย์

ผู้ผลิตเครื่องชงกาแฟเชิงพาณิชย์รายหนึ่งจำเป็นต้องมีหมุดย้ำที่มองเห็นได้บนตัวเครื่องด้านนอกซึ่งดูพรีเมียม ไม่ใช่แบบอุตสาหกรรม หัวกลมเทอะทะเกินไป หัวแบนไม่สามารถมองเห็นได้ ทีมออกแบบต้องการหมุดย้ำที่ดูตั้งใจและเสร็จสิ้น

เราจัดหาหมุดย้ำกึ่งท่อหัวกระทะสแตนเลส – ก้าน 4.0 มม., เส้นผ่านศูนย์กลางหัว 8.0 มม., ความยาวลำกล้อง 8.0 มม., ผิวเคลือบแบบพาสซีฟ แก้มยางตรงทำให้ตัวเครื่องดูสะอาดตา ช่องกึ่งกลวงทำให้แรงในการตั้งค่าอยู่ในระดับต่ำ ป้องกันการเสียรูปของแผงตัวเรือนแบบบาง ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับเครื่องจักร 100 เครื่อง หลังจากการทดสอบภาคสนาม ไม่คลายตัว ไม่มีการกัดกร่อน ตอนนี้พวกเขาสั่งซื้อหมุดย้ำกึ่งท่อของเราเป็นชุดจำนวน 100,000 ชิ้นต่อปี

วัสดุและการตกแต่ง – สิ่งที่เรานำเสนอ

Nuote Metals ผลิตหมุดย้ำกึ่งท่อหัวกระทะในตระกูลวัสดุหลายประเภท:

เสร็จสิ้นมาตรฐาน:ชุบสังกะสี, ชุบนิกเกิล, เคลือบพาสซีฟ, แล็กเกอร์, แอนทีค, ธรรมดา

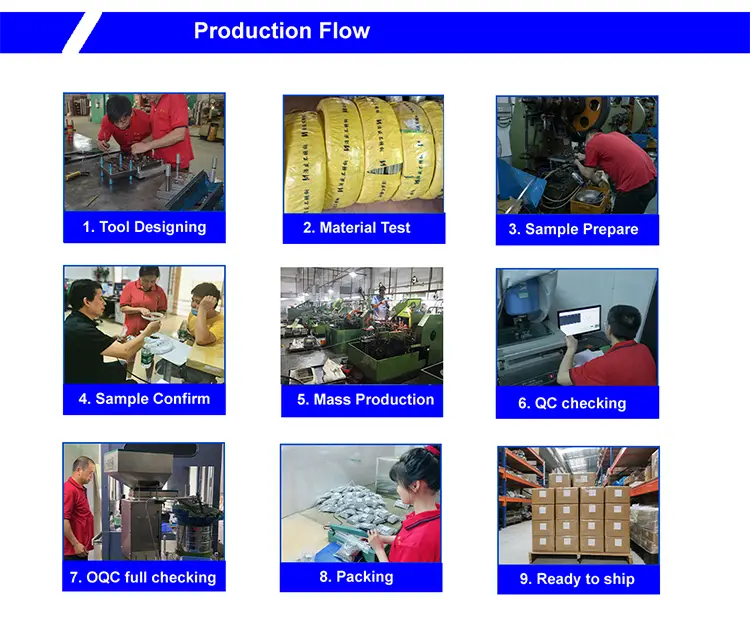

จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป – เราสร้างมันขึ้นมาได้อย่างไร

หมุดย้ำกึ่งท่อแบบหัวกระทะถูกผลิตขึ้นโดยใช้หัวเย็น แก้มยางตรงของหัวกระทะต้องใช้การออกแบบแม่พิมพ์ที่แม่นยำเพื่อให้ได้รูปลักษณ์ที่สะอาดตา

1. การจัดหาวัสดุ – ลวดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงสีและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา – ตรวจสอบเส้นผ่านศูนย์กลาง (±0.02 มม.) ความแข็ง และองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ยืนยันเกรด วัสดุที่ไม่ตรงตามข้อกำหนดถูกปฏิเสธ

3. การตั้งค่าเครื่องมือ – ดายส่วนหัวของคาร์ไบด์ได้รับการตรวจสอบและตั้งค่าสำหรับโปรไฟล์หัวกระทะและช่องกึ่งท่อ รูปทรงของแม่พิมพ์ทำให้แก้มยางตรงและรัศมีเม็ดมะยมเรียบ

4. การตรวจสอบบทความครั้งแรก – หมุดย้ำ 10 ตัวที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ตรวจสอบเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของก้าน ความยาวลำกล้อง และความลึกของโพรง

5. การผลิตจำนวนมาก – การตรวจสอบระหว่างดำเนินการ: หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด

6. การตรวจสอบระหว่างดำเนินการ – ทุกๆ 2,000 ชิ้น ให้ติดหมุด 3 ตัวไว้ในวัสดุตัวอย่าง Clinch ตรวจสอบความสมมาตรและความแน่น

7. การชุบหรือการเคลือบ – ใช้ตามที่กำหนด

8. การตรวจสอบขาออกขั้นสุดท้าย – การคัดแยกด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

การรับรองของเรา – หลักฐานคุณภาพ

เรารักษาเอกสารการตรวจสอบย้อนกลับและคุณภาพอย่างครบถ้วนสำหรับทุกชุดการผลิต:

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบของบุคคลที่สามของ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – ตามคำขอสำหรับชุดงานเฉพาะ
• ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม

การทำงานร่วมกับลูกค้าทั่วโลก

เราจัดหาหมุดย้ำกึ่งท่อแบบหัวกระทะให้กับผู้ผลิตทั่วอเมริกาเหนือ ยุโรป และเอเชีย ลูกค้าของเราสร้าง:

• เครื่องใช้ไฟฟ้าเชิงพาณิชย์ – เครื่องชงกาแฟ อุปกรณ์อาหาร ตู้จำหน่ายสินค้าอัตโนมัติ
• เฟอร์นิเจอร์ – เฟอร์นิเจอร์สำนักงาน ชั้นวางของ ตู้โชว์
• อุปกรณ์ตกแต่งภายในรถยนต์ – แผงปิด แผงหน้าปัด ส่วนประกอบเบาะนั่ง
• กล่องหุ้มอิเล็กทรอนิกส์ – แชสซี แผงควบคุม ตัวเรือน
• อุปกรณ์ทางการแพทย์ – ตัวเรือนอุปกรณ์ ชุดเครื่องมือ

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "เหตุใดฉันจึงต้องเลือกหัวแพนเหนือหัวกลมสำหรับการใช้งานที่มองเห็นได้"

ตอบ: หัวกระทะมีผนังด้านข้างสั้นตรงซึ่งสร้างรูปลักษณ์ที่สะอาดตาและสมบูรณ์ยิ่งขึ้นบนส่วนประกอบที่มองเห็นได้ หัวกลมเป็นเส้นโค้งต่อเนื่องจากบนถึงก้าน – มีลักษณะเป็นอุตสาหกรรมมากกว่า ผนังตรงของหัวกระทะส่งสัญญาณถึงการออกแบบโดยตั้งใจ ไม่ใช่แค่การใช้งานเท่านั้น อีกทั้งยังมีพื้นผิวลูกปืนที่กว้างขึ้น (ด้าม 1.8–2.2× เทียบกับ 1.6–1.8×) ซึ่งหมายถึงความเสี่ยงในการดึงทะลุวัสดุที่อ่อนกว่าน้อยลง

ถาม: "โดยทั่วไปแล้วระยะเวลารอคอยสำหรับหมุดย้ำกึ่งท่อแบบหัวกระทะแบบกำหนดเองคือเท่าไร"

ตอบ: สำหรับข้อกำหนดมาตรฐาน ระยะเวลานำตัวอย่างคือ 5-7 วัน และเวลานำการผลิตคือ 10-15 วันหลังจากได้รับการอนุมัติตัวอย่าง สำหรับเส้นผ่านศูนย์กลางส่วนหัวแบบกำหนดเองหรือขนาดด้ามที่ไม่เป็นมาตรฐานซึ่งต้องใช้เครื่องมือใหม่ การสร้างเครื่องมือจะใช้เวลา 15–20 วัน ตามด้วยการผลิตตัวอย่าง ติดต่อทีมขายของเราเพื่อแจ้งข้อกำหนดของคุณเพื่อระยะเวลาที่แม่นยำ
