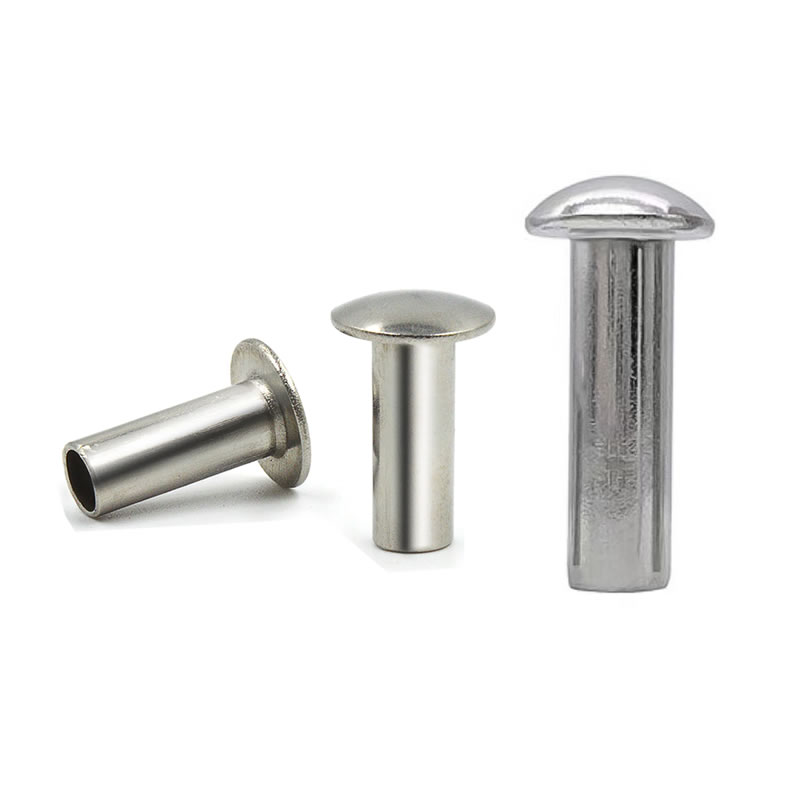

หมุดย้ำกึ่งกลวงหัวกลม

ในบรรดารูปแบบหัวหมุดย้ำทั้งหมด หัวกลมยังคงเป็นที่รู้จักและมีกลไกที่แข็งแกร่งที่สุด หมุดย้ำกึ่งกลวงหัวกลมผสมผสานโปรไฟล์ทรงโดมแบบดั้งเดิมที่ได้รับการพิสูจน์มานานหลายศตวรรษในการประกอบเชิงกล เข้ากับประสิทธิภาพที่ทันสมัยของการออกแบบปลายกลวง ไฮบริดนี้ให้แรงเฉือนของหมุดย้ำแข็งในขณะที่ใช้แรงในการตั้งค่าน้อยกว่ามาก

Nuote Metals หัวเย็นหมุดย้ำกึ่งกลวงหัวกลมในเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) ทองเหลือง และอลูมิเนียม ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าได้ประมาณ 70% เมื่อเทียบกับหมุดย้ำแบบตัน ทำให้เหมาะสำหรับการประกอบแบบอัตโนมัติและการใช้งานที่ต้องคำนึงถึงความเสียหายของวัสดุพิมพ์ ส่วนประกอบของเรารองรับอุตสาหกรรมที่โดมที่มองเห็นได้และสม่ำเสมอทั้งในด้านการใช้งานและความสวยงาม รวมถึงเฟอร์นิเจอร์ กระเป๋าเดินทาง อุปกรณ์ตกแต่งภายในรถยนต์ เครื่องจักรกลหนัก และเครื่องหนัง

ข้อมูลจำเพาะทางเทคนิค - อะไรเป็นตัวกำหนดหมุดย้ำหัวกลม

 รูปทรงของศีรษะ – ทรงกลมเทียบกับสไตล์อื่นๆ

โดมต่อเนื่องของหัวกลมให้ความแข็งแรงของศีรษะสูงสุด และต้านทานการเสียรูปภายใต้แรงกระแทก รูปทรงที่ตั้งศูนย์กลางในตัวช่วยจัดแนวหมุดย้ำระหว่างการใส่ และโดมที่มองเห็นได้ให้รูปลักษณ์ที่คลาสสิกและเสร็จสิ้นแล้ว

ตัวเลือกวัสดุ

ขนาดมาตรฐาน (เหล็กกล้า หัวกลม)

ความคลาดเคลื่อน: ก้าน ±0.05มม., เส้นผ่านศูนย์กลางหัว ±0.15มม., ความยาว ±0.15มม. มีความยาวลำกล้องแบบกำหนดเองได้

ข้อมูลทางกล (หัวกลมเหล็ก 5 มม. ตั้งเป็นแผ่นเหล็ก 2 มม.)

โดยทั่วไปแล้วหมุดย้ำกึ่งท่อจะรักษาความต้านทานแรงเฉือนของหมุดย้ำแข็งได้ 80–90% ในขณะที่ใช้แรงในการติดตั้งน้อยกว่ามาก หางแบบกลวงช่วยควบคุมการเสียรูป นำไปสู่การจับที่มั่นคง

ตัวอย่างของลูกค้าจริง - บานพับตู้ครัว

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำกึ่งกลวงหัวกลม เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตฮาร์ดแวร์ตู้ครัวผลิตบานพับปกปิดหลายแสนชิ้นต่อปี เดือยบานพับใช้หมุดเหล็กแข็ง แต่แรงการตั้งค่าสูงทำให้เกิดการแตกหักของความเครียดในตัวเรือนบานพับสังกะสีหล่อ อัตราการปฏิเสธอยู่ที่ 3–4% และลูกค้าต้องการโซลูชันที่จะกำจัดการแตกร้าวโดยไม่ต้องออกแบบบานพับใหม่

จัดหา Nuote Metalsหมุดย้ำกึ่งกลวงหัวกลม- ก้าน 4 มม. หัวกลม 7 มม. ความยาวลำกล้อง 8 มม. ชุบสังกะสี ช่องกึ่งกลวงลดแรงในการติดตั้งจาก 3.5 ตันเหลือ 1.2 ตัน ซึ่งช่วยลดการแตกหักของความเครียดโดยสิ้นเชิง หัวกลมทำให้มีโดมที่สม่ำเสมอซึ่งตรงกับความต้องการด้านสุนทรียศาสตร์ของบานพับ ลูกค้าทดสอบหมุดย้ำ 2,000 ตัวกับบานพับ 1,000 ตัว รอยแตกเป็นศูนย์ ข้อต่อหลวมเป็นศูนย์

ในตอนแรกลูกค้าสั่งซื้อจำนวน 10,000 ชิ้นเพื่อทดลองใช้ หลังจากการตรวจสอบเรียบร้อยแล้ว พวกเขาก็สั่งผลิตจำนวน 300,000 ชิ้น คำสั่งซื้อประจำปีมีตั้งแต่ 300,000 ถึง 500,000 ชิ้น สายบานพับทำงานที่ 1,800 หน่วยต่อชั่วโมงโดยไม่มีการหยุดที่เกี่ยวข้องกับหมุดย้ำเป็นศูนย์

กระบวนการควบคุมคุณภาพของเรา – จากวัตถุดิบไปจนถึงสายการผลิตของคุณ

เราไม่ได้พึ่งพาการสุ่มตัวอย่างเพียงอย่างเดียว ทุกชุดของหมุดย้ำกึ่งกลวงหัวกลมติดตามระบบการตรวจสอบแบบหลายชั้นที่จะตรวจจับปัญหาก่อนที่จะกลายเป็นปัญหา

ขั้นวัสดุที่เข้ามา

• ขดลวดแต่ละเส้นได้รับการตรวจสอบเส้นผ่านศูนย์กลาง (ไมโครมิเตอร์เลเซอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell) เราปฏิเสธคอยล์ใด ๆ ที่เบี่ยงเบนไปจากช่วงที่ระบุสำหรับเกรดนั้น

การตั้งค่าและขั้นแรก

• เมื่อติดตั้งเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบภายใต้กำลังขยาย 20 เท่า เพื่อหาข้อบกพร่องที่พื้นผิว จากนั้นจึงวัดด้วยเครื่องเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว ก้าน ความยาว และความลึกของโพรงต้องตรงกับแบบร่างก่อนเริ่มการผลิต

ในระหว่างขั้นตอนการผลิต

• ผู้ปฏิบัติงานดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของโพรง การเบี่ยงเบนใดๆ ที่เกินพิกัดความเผื่อจะทำให้เกิดการกดหยุดและการปรับเครื่องมือทันที

ขั้นตอนการตรวจสอบความถูกต้อง

• ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ (ความหนาและองค์ประกอบเท่ากัน) บานพับแบบม้วนได้รับการตรวจสอบความสมมาตร ความแน่น และรูปทรงที่ปราศจากรอยแตกร้าว

การทดสอบการกัดกร่อน (ถ้ามี)

• สำหรับเหล็กชุบหรือหมุดย้ำสเตนเลส ตัวอย่างจะถูกวางไว้ในห้องพ่นเกลือของเราตามมาตรฐาน ASTM B117 เราออกใบรับรองพร้อมชั่วโมงการทำงานที่แน่นอน

ขั้นตอนการเรียงลำดับขั้นสุดท้าย

• หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง โดยคัดแยกชิ้นส่วนที่มีเส้นผ่านศูนย์กลางส่วนหัว ความสูงของส่วนหัว ก้าน หรือความลึกของช่องไม่ถูกต้อง หลังจากการคัดแยก ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเองด้วยโปรเจ็กเตอร์โปรไฟล์และไมโครมิเตอร์

บันทึกการตรวจสอบทั้งหมด รวมถึงบันทึกการวัด ภาพถ่ายการตั้งค่าการทดสอบ และรายงานสเปรย์เกลือ จะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

สิ่งที่เราส่งมอบในทุกการจัดส่ง

คุณไม่จำเป็นต้องเชื่อคำพูดของเรา การสั่งซื้อหมุดย้ำกึ่งกลวงหัวกลมแต่ละครั้งจะมาพร้อมกับแพ็คเกจเอกสารที่ครบถ้วนซึ่งพิสูจน์ได้ว่าทุกชุดได้รับการตรวจสอบแล้ว

• ใบรับรองการทดสอบโรงงาน– องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากผู้จำหน่ายคอยล์ดั้งเดิม
• รายงานมิติครั้งแรก– ค่าที่วัดได้จริงของหมุด 10 ตัวตั้งแต่เริ่มการผลิต
• บันทึกระหว่างดำเนินการ– สรุปการตรวจสอบมิติทั้งหมดที่ดำเนินการระหว่างการรัน
• รายงานการทดสอบการกอด– ภาพถ่ายและผลลัพธ์แรงดึง (หากวัดได้) จากการตั้งค่าการทดสอบบนวัสดุของคุณ
• ใบรับรองสเปรย์เกลือ– หากเป็นไปได้ แสดงชั่วโมงที่ทดสอบแล้วและสถานะผ่าน/ไม่ผ่าน
• หนังสือรับรองความสอดคล้อง– ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH ตามคำขอ

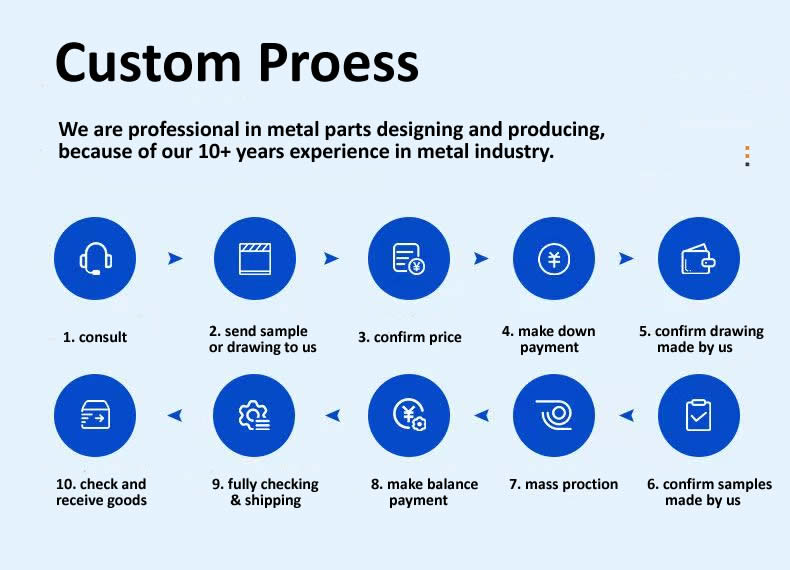

กระบวนการที่กำหนดเองของเรา – จากการสอบถามไปจนถึงการจัดส่ง

เราปฏิบัติตามขั้นตอนการทำงานที่ชัดเจนและโปร่งใสสำหรับการสั่งซื้อหมุดย้ำกึ่งกลวงหัวกลมทุกคำสั่ง

• ปรึกษา– คุณแบ่งปันข้อกำหนดการใช้งาน ความหนาของวัสดุ และปริมาณของคุณ
• ส่งตัวอย่างหรือรูปวาด– จัดเตรียมหมุดตัวอย่างหรือการวาดแบบโดยละเอียดพร้อมขนาดและการตกแต่ง
• ยืนยันราคา– เราออกใบเสนอราคาพร้อมค่าเครื่องมือ (ถ้ามี) และราคาชิ้น
• ชำระเงินดาวน์– เงินมัดจำ 50% สำหรับค่าเครื่องมือและวัตถุดิบ
• ยืนยันการวาดภาพที่ทำโดยเรา– เราเตรียมแบบการผลิตเพื่อขออนุมัติจากคุณ
• ยืนยันตัวอย่างที่ทำโดยเรา– เราผลิตสินค้าชิ้นแรก (20–50 ชิ้น) และจัดส่งให้คุณทดสอบ
• การผลิตจำนวนมาก– เมื่อได้รับการอนุมัติตัวอย่าง เราจะดำเนินการเครื่องรีดเย็นของเราเต็มจำนวน
• ชำระเงินยอดคงเหลือ– ยอดคงเหลือ 50% ก่อนจัดส่ง
• ตรวจสอบและจัดส่งอย่างครบถ้วน– การคัดแยกด้วยแสง 100% + การตรวจสอบ AQL ขั้นสุดท้าย จากนั้นจึงบรรจุและจัดส่ง
• ตรวจสอบและรับสินค้า– คุณตรวจสอบสินค้าเมื่อมาถึง ปัญหาใดๆ เราแก้ไขได้ทันที

นโยบาย

ตัวอย่าง– ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าขนส่ง)

สั่งทดลอง– แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก

ขั้นต่ำ– 20,000 ชิ้น (เหล็ก/ทองเหลือง), 30,000 ชิ้น (สแตนเลส)

เวลานำ (สต็อก)– 5–7 วันทำการ

เวลานำ (บาร์เรลแบบกำหนดเอง)– 12–15 วัน

ค่าเครื่องมือ– ไม่มีสำหรับเครื่องมือหัวกลมมาตรฐาน (ด้าม 3–8 มม.)

การทำงานร่วมกันของลูกค้า – การทำงานร่วมกับพันธมิตรระดับโลก

ชมการทำงานของสายการผลิตหมุดย้ำของเรา

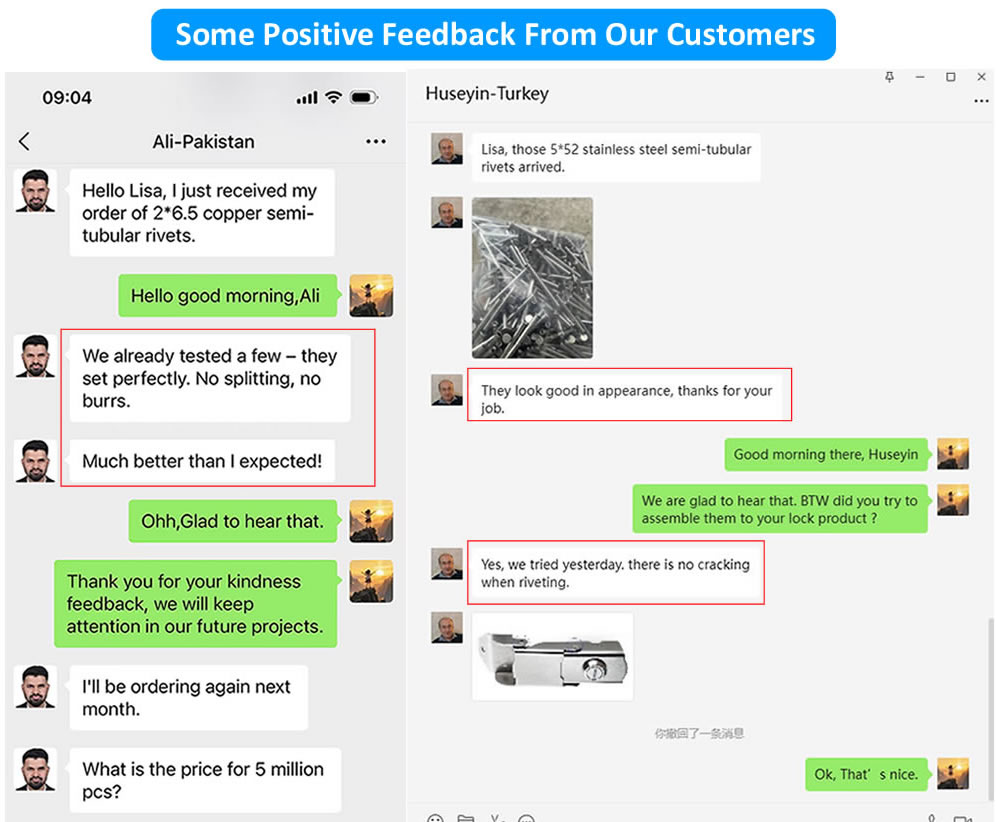

ผลตอบรับจากลูกค้าจริง

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: หมุดย้ำกึ่งกลวงหัวกลมและหมุดย้ำหัวกลมแข็งแตกต่างกันอย่างไร เมื่อใดที่ฉันควรเลือกรุ่นกึ่งกลวง?

ตอบ: ความแตกต่างพื้นฐานคือโพรงกลวงที่หาง หมุดย้ำกึ่งกลวงหัวกลมมีช่องตื้นที่ปลาย ซึ่งต้องใช้แรงเพียง 25–30% ของหมุดตันที่มีเส้นผ่านศูนย์กลางเท่ากัน หมุดย้ำหัวกลมตันมีความแข็งเต็มที่ และต้องใช้การตอกหรือบีบอย่างหนักโดยใช้แท่งเหล็กดัน สำหรับการใช้งานที่คุณเข้าถึงได้ทั้งสองด้านและต้องการรูปลักษณ์โดมแบบดั้งเดิม หมุดย้ำกึ่งกลวงมักเป็นตัวเลือกที่ดีกว่าเสมอ เนื่องจากติดตั้งได้เร็วกว่า ทำให้เกิดแรงกดกับวัสดุโดยรอบน้อยลง และทำให้เกิดการยึดเกาะที่สม่ำเสมอมากขึ้น หมุดย้ำแข็งสงวนไว้สำหรับการรับน้ำหนักทางโครงสร้างที่รุนแรง โดยที่ความแข็งแรงรับแรงเฉือนสูงสุดเป็นสิ่งสำคัญอันดับแรกเท่านั้น สำหรับบานพับ เฟอร์นิเจอร์ กระเป๋า และการใช้งานภายในรถยนต์ เราขอแนะนำหมุดย้ำกึ่งกลวงหัวกลมเพื่อให้มีรูปลักษณ์คลาสสิกและประสิทธิภาพในการติดตั้ง

คำถามที่ 2: หมุดย้ำกึ่งกลวงหัวกลมสามารถใช้กับพลาสติกหรือโลหะแผ่นบางโดยไม่ทำให้แตกร้าวได้หรือไม่?

ก. ใช่. ช่องกึ่งกลวงช่วยลดแรงในการเซ็ตตัวลงอย่างมาก โดยทั่วไปจาก 3–4 ตันเหลือ 1–2 ตัน แรงที่ต่ำกว่านี้อ่อนโยนกว่ามากกับวัสดุที่เปราะ เช่น ABS, โพลีคาร์บอเนต และอะลูมิเนียมแบบบาง สำหรับโครงบานพับห้องครัวด้านบน หมุดย้ำแข็งของลูกค้าทำให้ตัวเรือนสังกะสีแตกที่ 3.5 ตัน; หมุดย้ำกึ่งกลวงของเราตั้งเรียบร้อย 1.2 ตัน เราขอแนะนำให้เลือกความยาวลำกล้องที่ยาวกว่ากองวัสดุของคุณ 1.5–2.0 มม. และใช้การกด (ไม่ใช่ค้อน) เพื่อให้ได้แรงที่สม่ำเสมอและควบคุมได้ สำหรับวัสดุที่บางมากหรือเปราะบาง เรายังสามารถจัดหาแหวนสำรองเพื่อกระจายภาระการยึดเกาะเพิ่มเติมได้

คำถามที่ 3: หมุดย้ำกึ่งกลวงหัวกลมมีผิวเคลือบแบบใด และแบบใดดีที่สุดสำหรับการใช้งานกลางแจ้ง

ตอบ: เรามีตัวเลือกการตกแต่งหลายแบบขึ้นอยู่กับวัสดุ สำหรับเหล็ก: การชุบสังกะสี (ใส น้ำเงิน หรือเหลือง – พ่นเกลือนาน 48–96 ชั่วโมง) แบล็กออกไซด์ (ต้านทานการกัดกร่อนเล็กน้อย ลักษณะด้าน) และฟอสเฟต (สีรองพื้น) สำหรับเหล็กสเตนเลส: การทำทู่ (มาตรฐาน คืนความต้านทานการกัดกร่อน) และการพ่นขอบ (ผิวด้าน) สำหรับทองเหลือง: เคลือบแล็กเกอร์ธรรมชาติ (ทองสว่าง), โบราณ (เข้ม, มีอายุ) และชุบนิกเกิล (เงิน) สำหรับการใช้งานกลางแจ้ง เราขอแนะนำสเตนเลส 304 แบบมีฟิล์มทู่สำหรับการสัมผัสกลางแจ้งทั่วไป หรือสเตนเลส 316 สำหรับสภาพแวดล้อมชายฝั่ง/ทะเล หมุดย้ำ 316 ชิ้นของเราผ่านการทดสอบสเปรย์เกลือมากกว่า 1,000 ชั่วโมง เหล็กชุบสังกะสีเหมาะสำหรับใช้ในร่มหรือกลางแจ้งที่มีที่กำบัง แต่ในที่สุดจะเกิดสนิมในสภาพเปียก

ลองใช้หมุดย้ำ 20 อันกับชุดประกอบของคุณเอง

เราสามารถส่งหมุดย้ำกึ่งกลวงหัวกลมจำนวน 20–50 ชิ้นให้คุณทางไปรษณีย์ตามวัสดุและขนาดที่คุณเลือก ติดตั้งไว้ในบานพับ สลัก หรือชุดประกอบใดๆ เปรียบเทียบแรงในการตั้งค่า คุณภาพการคว้าน และรูปลักษณ์โดมแบบคลาสสิก

ติดต่อ Nuote Metals ด้วยเส้นผ่านศูนย์กลางด้าม ความยาวลำกล้อง และวัสดุ ตัวอย่างฟรีจัดส่งภายในหนึ่งวันทำการ
