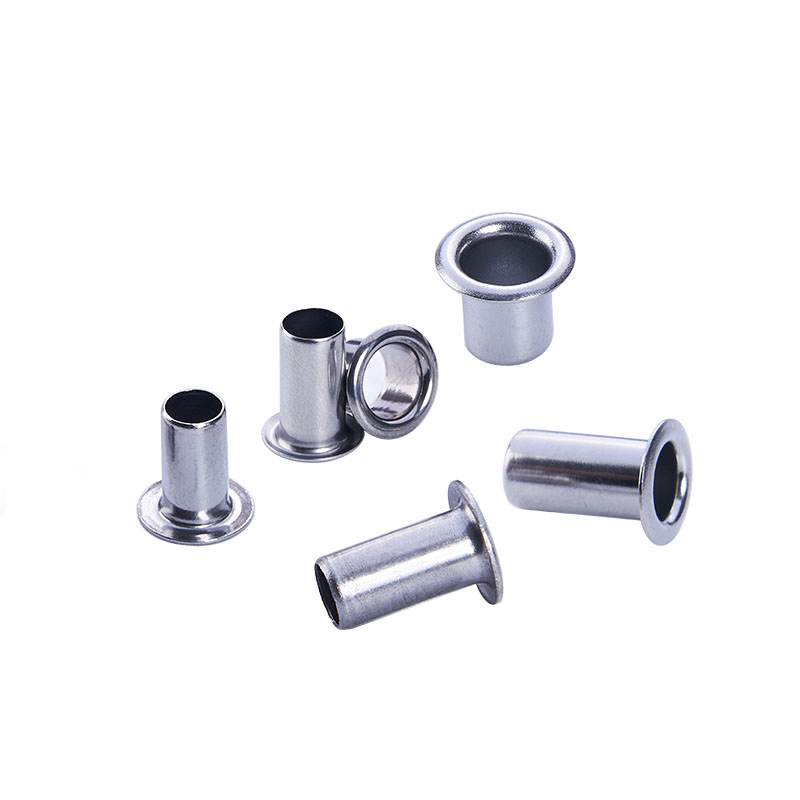

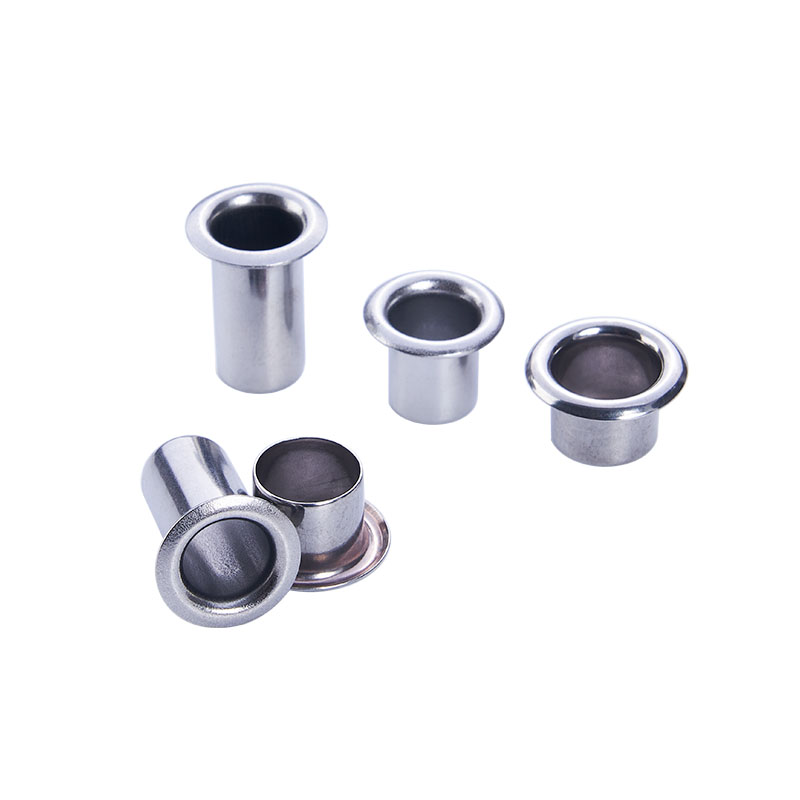

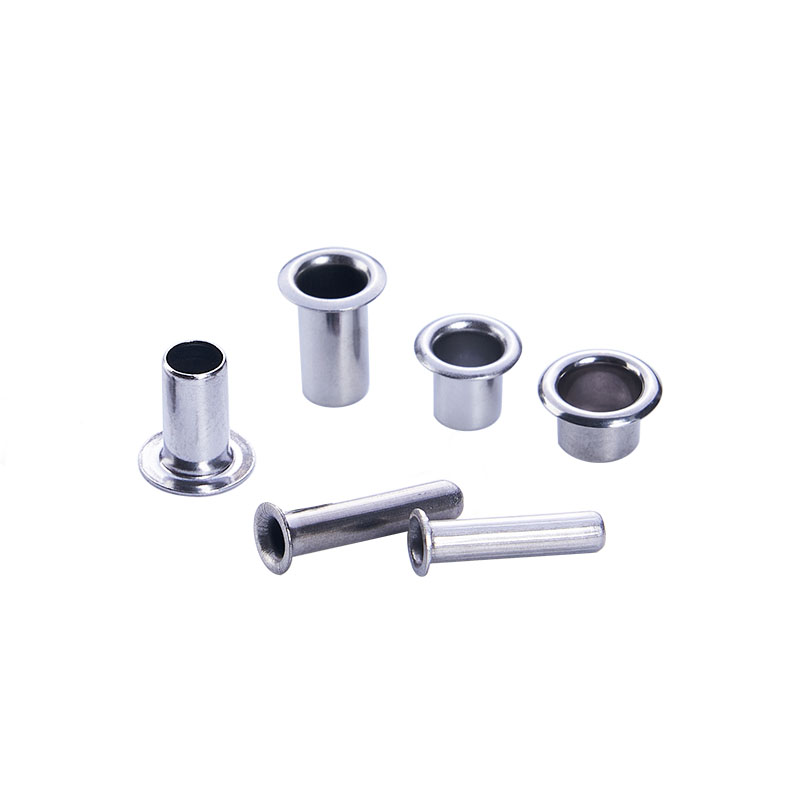

ตาไก่สแตนเลสสำหรับผ้าใบ

ผ้าใบมีความเหนียว ทนต่อการฉีกขาด ทนต่อแสงแดด และกันฝน แต่เจาะรูผ่านรูดังกล่าว เพื่อผูกเน็คไท ช่องระบายอากาศ หรือจุดผูกเชือก และรูนั้นจะกลายเป็นจุดที่ชำรุด รูผ้าใบดิบยืด ด้ายหลุดลุ่ย Grommets ดึงออก และถ้าตาไก่เป็นสนิมล่ะ? มันทำให้ผ้าเป็นคราบและทำให้รูอ่อนแอลงอีก

การเสริมกำลังที่เหมาะสมจะเปลี่ยนแปลงทุกสิ่ง ตาไก่สแตนเลสสำหรับผ้าใบไม่เป็นสนิม พวกเขาไม่เปื้อน โดยยึดผ้า ปกป้องขอบการตัด และกระจายแรงดึงผ่านหน้าแปลนที่กว้าง ต่างจากทองเหลือง (ที่ทำให้หมอง) หรือเหล็กชุบสังกะสี (ซึ่งจะกัดกร่อนในที่สุด) สแตนเลสจะยึดเกาะในอากาศที่มีเกลือ ฝน และรังสียูวี

นูเต้ เมทัลส์ผลิตตาไก่สแตนเลสสำหรับผ้าใบจากเกรด 304 และ 316 โดยใช้การวาดแบบลึกแบบโปรเกรสซีฟ (หรือที่เรียกว่าการผลิตตาไก่แบบเจาะ) กระบวนการนี้เป็นแบบอัตโนมัติเต็มรูปแบบ: แถบสแตนเลสอย่างต่อเนื่องจะถูกป้อนผ่านแท่นถ่ายโอนด้วยแม่พิมพ์โปรเกรสซีฟแบบหลายสถานี ผลลัพธ์ที่ได้คือรูร้อยรูที่ไร้รอยต่อและไร้เสี้ยนที่เกิดขึ้นเป็นลำดับเดียวอย่างรวดเร็ว ไม่ต้องดำเนินการขั้นที่สอง ไม่มีการจัดการระหว่างขั้นตอน

คู่มือนี้จะให้ข้อมูลทางเทคนิคแก่คุณก่อน จากนั้นจะแสดงให้เห็นว่าผู้ผลิตเต็นท์รายหนึ่งแก้ไขปัญหาความล้มเหลวที่มีค่าใช้จ่ายสูงได้อย่างไร

พารามิเตอร์ทางเทคนิค – อะไรทำให้ตาไก่สแตนเลสเหมาะสำหรับผ้าใบ

ผ้าใบไม่ใช่โลหะ เป็นผ้าทอ ยืดหยุ่น และมีแนวโน้มที่จะหลุดลุ่ย ตาไก่สำหรับผ้าใบต้องมีคุณสมบัติเฉพาะ โดยไม่คำนึงถึงวัสดุ

คุณสมบัติการออกแบบที่สำคัญ

ของเราตาไก่สแตนเลสสำหรับผ้าใบพบกับทั้งสี่คน เราใช้สเตนเลส 304 เป็นมาตรฐาน (เหมาะสำหรับงานกลางแจ้งทั่วไป) และ 316 สำหรับสภาพแวดล้อมทางทะเล/ชายฝั่ง

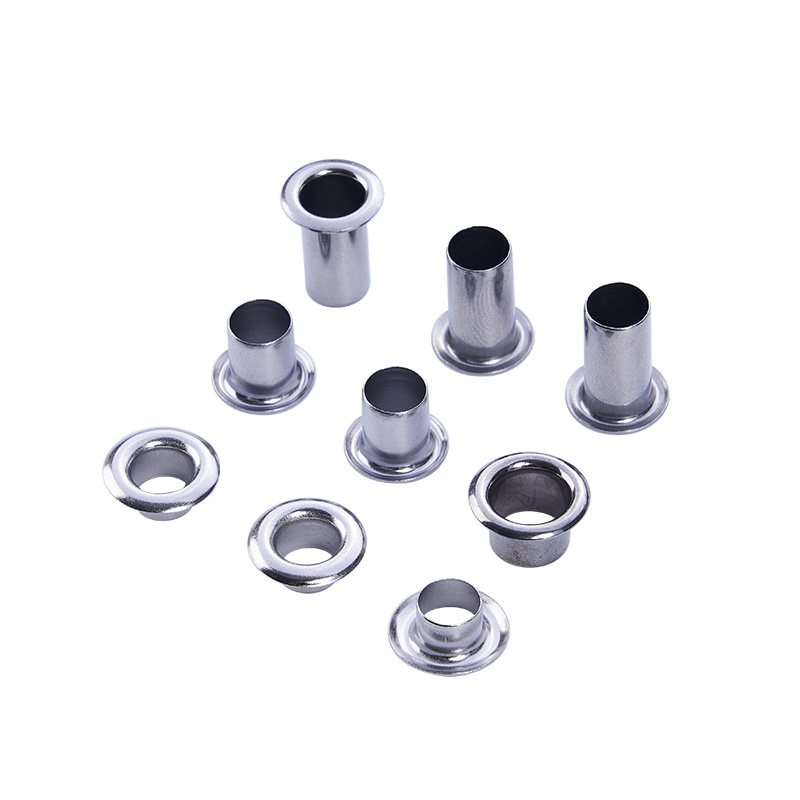

ขนาดมาตรฐานสำหรับผ้าใบ

ความคลาดเคลื่อน: ID ± 0.1 มม., หน้าแปลน ± 0.2 มม., บาร์เรล ± 0.15 มม. มีความยาวลำกล้องแบบกำหนดเองสำหรับกองผ้าที่ไม่ได้มาตรฐาน

เกรดวัสดุและการตกแต่ง

สเปรย์เกลือตัวเลือกการตกแต่งสภาพแวดล้อมที่ดีที่สุดเกรด (ASTM B117)

304 กลางแจ้งทั่วไป ฝน แสงแดด ทนแดด (มาตรฐาน) พ่นลูกปัด 200 – 500 ชั่วโมง

316 ทางทะเล ชายฝั่ง สเปรย์เกลือ ผ่านกระบวนการขัดเงาด้วยไฟฟ้า 1,000+ ชั่วโมง

รวมการทำทู่โดยไม่มีค่าใช้จ่ายเพิ่มเติม ช่วยขจัดเหล็กอิสระออกจากพื้นผิวและคืนชั้นโครเมียมออกไซด์

เรื่องราวของลูกค้ารายหนึ่ง – จุดเปลี่ยนของผู้ผลิตเต็นท์

ผู้ผลิตเต็นท์เกรดสำหรับการสำรวจสำหรับสภาพแวดล้อมบนเทือกเขาแอลป์และชายฝั่งต้องเผชิญกับการเรียกร้องการรับประกันที่เกิดขึ้นเป็นประจำ เต็นท์สี่ฤดูของพวกเขาใช้ตาไก่ทองเหลืองสำหรับผูกเชือกชาย หลังจากผ่านไปหนึ่งฤดูกาลท่ามกลางอากาศเกลือหรือฝนตกหนัก ทองเหลืองก็เกิดความมัวหมองอย่างรุนแรง และในบางกรณีก็เกิดสีเขียวสดขึ้นซึ่งทำให้ผ้าเต็นท์เปื้อน ที่แย่กว่านั้นคือความหมองทำให้ตาไก่หยาบและขัดแนวกาย

พวกเขาลองใช้สแตนเลสจากซัพพลายเออร์รายอื่น แต่ตาไก่มีขอบด้านในที่แหลมคม ซึ่งบาดผ้าระหว่างการติดตั้งได้ พวกเขาต้องการรูร้อยสแตนเลสสำหรับผ้าใบที่เรียบลื่น ป้องกันการกัดกร่อนอย่างแท้จริง และติดง่าย

นูเต้ เมทัลส์ตาไก่สแตนเลส 316 ที่ให้มาสำหรับผ้าใบ (เส้นผ่านศูนย์กลาง 8 มม., หน้าแปลน 15 มม., ความยาวลำกล้อง 7 มม., มีรูพรุน) ลำกล้องที่ดึงออกมาลึกไม่มีตะเข็บ ขอบด้านในเป็นม้วนไม่ตัด สเปรย์เกลือทนต่อเกรด 316 นานกว่า 1,000 ชั่วโมงในการทดสอบ ASTM B117 นอกจากนี้เรายังมีการเจาะการตั้งค่าที่ตรงกันเพื่อให้แน่ใจว่าการพลิกคว่ำสม่ำเสมอโดยไม่ทำให้ผ้าเสียหาย

ผู้ผลิตเต็นท์ทำการทดสอบรูร้อยเชือก 500 รูในสายการผลิต น้ำตาการติดตั้งเป็นศูนย์ หลังจากลงสนามสองฤดูกาลในปาตาโกเนียและที่ราบสูงสก็อตแลนด์ ไม่มีสนิม ไม่มีคราบ ไม่มีการคลายตัว การเรียกร้องการรับประกันที่เกี่ยวข้องกับความล้มเหลวของรูร้อยสายลดลงเหลือศูนย์ ขณะนี้ลูกค้าระบุรูสแตนเลสสำหรับผ้าใบสำหรับสายผลิตภัณฑ์ทั้งหมด ตั้งแต่เต็นท์แบบแบกเป้ที่เบาเป็นพิเศษไปจนถึงที่พักพิงแบบเบสแคมป์

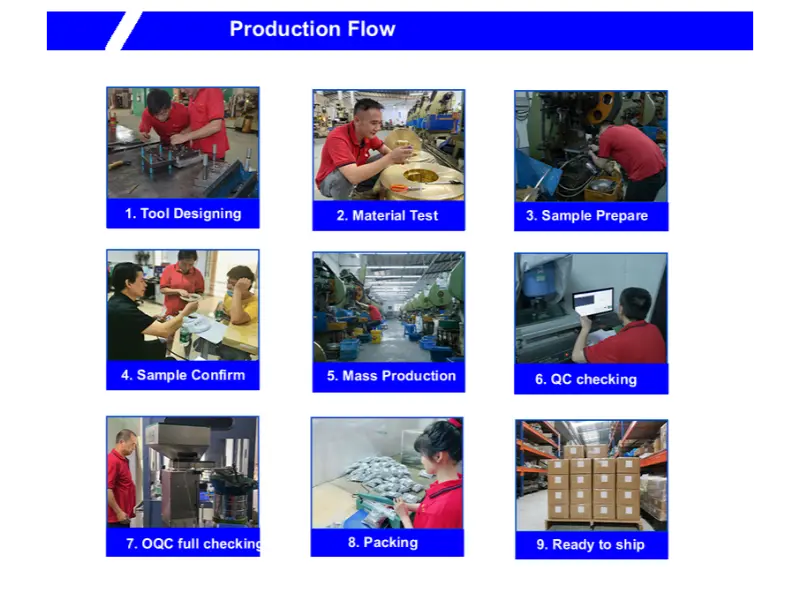

วิธีที่เราผลิตตาไก่สแตนเลสสำหรับผ้าใบ – กระบวนการต่อเนื่องกระบวนการเดียว

การผลิตของเราไม่ใช่การรวบรวมขั้นตอนที่แยกจากกัน เป็นแม่พิมพ์โปรเกรสซีฟแบบอัตโนมัติเดี่ยวที่เปลี่ยนแผ่นสเตนเลสให้เป็นรูตาไก่ที่เสร็จแล้วภายในไม่กี่วินาที

ใบรับวัตถุดิบ –คอยล์สแตนเลส 304 หรือ 316 ที่ผ่านการรับรอง (ความหนาที่เลือกตามความยาวลำกล้องสุดท้าย) จะได้รับจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันจะมีหมายเลขความร้อนเพื่อให้ตรวจสอบย้อนกลับได้ครบถ้วน

การตรวจสอบวัสดุที่เข้ามา –คอยล์ทุกตัวได้รับการทดสอบด้วยสเปกโตรมิเตอร์เพื่อตรวจสอบปริมาณโครเมียม นิกเกิล และ (สำหรับ 316) โมลิบดีนัม ความหนาวัดด้วยเลเซอร์ไมโครมิเตอร์ คอยล์ที่ไม่ตรงตามมาตรฐานภายในของเราจะถูกปฏิเสธที่ประตู

การประทับตราแบบลึกแบบก้าวหน้า –คอยล์จะป้อนเข้าสู่ Transfer Press ด้วยแม่พิมพ์โปรเกรสซีฟแบบหลายสถานี ในลำดับอัตโนมัติต่อเนื่องหนึ่งลำดับ แม่พิมพ์:

ทำให้แผ่นดิสก์ว่างจากแถบ

งวดแรก(ถ้วยตื้น)

งวดที่สอง (ถ้วยลึก)

งวดที่สาม (ความยาวลำกล้องสุดท้าย)

เจาะด้านล่างเพื่อสร้างเส้นผ่านศูนย์กลางด้านใน

เหรียญมีหน้าแปลนแบนและขนานกัน

ม้วนขอบลำกล้องเพื่อขจัดความคม

แยกตาไก่ที่เสร็จแล้วออกจากแถบพาหะ

ไม่มีการจัดการ ไม่มีการดำเนินการรอง รูร้อยทุกอันมีรูปแบบเหมือนกันที่ความเร็ว 80–150 สโตรกต่อนาที

การตรวจสอบบทความครั้งแรก (FAI)– เมื่อมีการติดตั้งแม่พิมพ์ใหม่หรือขดลวดใหม่ ให้ดึงรู 20 รูแรก รายงานขนาดเต็มจะถูกสร้างขึ้น: เส้นผ่านศูนย์กลางภายใน หน้าแปลนด้านนอก ความยาวลำกล้อง ความหนาของหน้าแปลน ความร่วมศูนย์ ลูกค้าได้รับรายงานนี้เพื่อขออนุมัติ

การตรวจสอบระหว่างดำเนินการ– ในระหว่างการผลิตจำนวนมาก ผู้ปฏิบัติงานจะตรวจสอบขนาดที่สำคัญ (ID, ความยาวลำกล้อง) ทุกๆ 500 ชิ้น เลเซอร์ไมโครมิเตอร์บนแท่นพิมพ์ให้การตอบรับแบบเรียลไทม์ การเบี่ยงเบนใดๆ ที่เกินพิกัดจะทำให้เกิดการกดหยุดทันที

การทำความสะอาด (ล้างไขมัน)– หลังจากการตอกตาไก่ ตาไก่จะผ่านอ่างทำความสะอาดอัลตราโซนิกเพื่อขจัดสารหล่อลื่นสำหรับการวาดและเศษโลหะ สิ่งนี้ทำให้แน่ใจได้ถึงพื้นผิวที่บริสุทธิ์สำหรับการสร้างฟิล์ม

การตรวจสอบขาออกขั้นสุดท้าย– ก่อนบรรจุภัณฑ์ ทุกชุดจะถูกคัดแยกแบบออปติก 100% กล้องตรวจสอบ ID, OD, ความยาวลำกล้อง และความเรียบของหน้าแปลน การปฏิเสธจะถูกดีดออกโดยอัตโนมัติ จากนั้นจะมีการดึงตัวอย่างแบบสุ่ม (AQL 1.0) เพื่อตรวจสอบยืนยันด้วยตนเองและการทดสอบสเปรย์เกลือ (ตามลำดับต่อชุดสำหรับคำสั่งซื้อที่สำคัญ)

บรรจุภัณฑ์และการจัดส่ง– ตาไก่ที่ผ่านการรับรองจะถูกนับและบรรจุในถุงโพลีป้องกันไฟฟ้าสถิต จากนั้นจึงบรรจุลงในกล่อง ป้ายกำกับประกอบด้วยหมายเลขชิ้นส่วน หมายเลขชุด และปริมาณ ใบรับรองความสอดคล้อง ใบรับรองการทดสอบโรงงาน และรายงานมิติแนบมาด้วย

กระบวนการทำงานที่มีระเบียบวินัยนี้ช่วยให้แน่ใจว่ารูร้อยผ้าใบสแตนเลสทุกอันที่ออกจากโรงงานของเราจะเหมือนกันกับสินค้าชิ้นแรกและชิ้นสุดท้าย

คุณยังสามารถเยี่ยมชมวิดีโอของเราเพื่อทราบว่าเราทำตาไก่ได้อย่างไร

เอกสารคุณภาพ – สิ่งที่คุณได้รับ

การจัดส่งทุกครั้งประกอบด้วย:

• ใบรับรองการทดสอบโรงสี (เคมี ความแข็งต่อเลขความร้อน)
• รายงานการตรวจสอบบทความแรก (สำหรับแม่พิมพ์ใหม่หรือคอยล์ใหม่)
• รายงานการตรวจสอบขนาด (10 รูจากชุด)
• ใบรับรองการทำฟิล์ม (ตามมาตรฐาน ASTM A967)
• ใบรับรองความสอดคล้อง (ลงนาม ตรวจสอบย้อนกลับได้เป็นชุด)

นูเต้ เมทัลส์ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH สำหรับวัสดุทั้งหมด

นโยบายการสั่งผลิต

• ปริมาณการสั่งซื้อขั้นต่ำ – 2,000 ชิ้น (304), 3,000 ชิ้น (316)
• ระยะเวลาดำเนินการ (ขนาดสต๊อก) – 5–7 วันทำการ
• ระยะเวลาดำเนินการ (ถังสั่งทำพิเศษ) – 10–12 วันทำการ
• ค่าเครื่องมือ – ไม่มีสำหรับขนาดมาตรฐาน (ID 5–12 มม.)
• การคืนสินค้า - ชิ้นส่วนที่มีข้อบกพร่องถูกเปลี่ยนตามราคาของเรา

ฟังคำพูดของลูกค้าของเรา

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: ฉันเห็นว่าคุณมีสแตนเลสทั้ง 304 และ 316 เต็นท์ที่ใช้ตั้งแคมป์ริมชายฝั่ง (สเปรย์เกลือ) ต้องใช้เบอร์ 316 หรือไม่?

ตอบ: สำหรับการใช้งานชายฝั่งเป็นครั้งคราว (หนึ่งสัปดาห์ต่อปี) โดยปกติแล้ว 304 ก็เพียงพอแล้ว รูไก่แบบพาสซีฟ 304 รูของเราทนทานต่อละอองเกลือได้ 200–500 ชั่วโมง สำหรับการกางเต็นท์ในบริเวณชายฝั่งอย่างต่อเนื่อง เช่น เต็นท์ที่ตั้งไว้ใกล้มหาสมุทรเป็นเวลาหลายเดือน หรือผ้าคลุมเรือใบ เราขอแนะนำ 316 โมลิบดีนัมใน 316 ป้องกันการกัดกร่อนแบบรูพรุนที่อาจเกิดขึ้นได้แม้กระทั่งบน 304 สำหรับกรณีของผู้ผลิตเต็นท์ข้างต้น พวกเขาเลือก 316 เนื่องจากเต็นท์ของพวกเขาใช้ในสภาพชายฝั่งปาตาโกเนีย หากคุณไม่แน่ใจ เราสามารถส่งตัวอย่างทดสอบของทั้งสองเกรดให้คุณได้ คุณสามารถเปิดเผยสิ่งเหล่านี้กับสภาพแวดล้อมของคุณได้

คำถามที่ 2: สามารถติดตั้งตาไก่สแตนเลสสำหรับผ้าใบด้วยค้อนมือและชุดดายได้หรือไม่ หรือฉันต้องกด?

ตอบ: ทั้งสองทำงาน สำหรับปริมาณน้อย (ต่ำกว่า 500 รู) ค้อนมือที่มีทั่งเว้าและหมัดตั้งทำงานได้ดี วางตาไก่บนแผ่นเหล็ก สอดหมัดแล้วกระแทกหนึ่งครั้ง สำหรับปริมาณการผลิต เราแนะนำให้ใช้เครื่องอัดอาร์เบอร์แบบแมนนวลหรือเครื่องอัดลม ซึ่งมีความสม่ำเสมอมากกว่าและมีความล้าน้อยกว่า เรามีคู่มือการตั้งค่าพร้อมช่วงแรงที่แนะนำสำหรับแต่ละขนาด สำหรับผู้ผลิตเต็นท์ พวกเขาใช้แท่นกดแบบใช้เท้ากดน้ำหนัก 1.2 ตันสำหรับรูร้อยขนาด 8 มม.

คำถามที่ 3: ตาไก่ของคุณถูกดึงออกมาจากแผ่นลึก สิ่งนี้แตกต่างจากรูร้อยสายแบบท่ออย่างไร และเหตุใดจึงมีความสำคัญกับผ้าใบ

ตอบ: ตาไก่แบบท่อเริ่มจากท่อแบบเชื่อมหรือแบบมีตะเข็บ ตะเข็บนั้นทำให้เกิดสันเล็กน้อยที่ด้านในของถัง เมื่อถังกลิ้งไปมาระหว่างการกาง ตะเข็บอาจตัดเข้าไปในเส้นใยผ้าใบได้ รูร้อยแบบเจาะลึกไม่มีตะเข็บ - ตัวกระบอกเป็นโลหะชิ้นเดียวต่อเนื่องกัน ตาไก่สแตนเลสสำหรับผ้าใบของเราดึงออกลึก กระบอกหมุนได้อย่างราบรื่นโดยไม่มีการเปลี่ยนแปลงที่คมชัด สำหรับผู้ผลิตเต็นท์ ที่ช่วยขจัดปัญหาผ้าฉีกขาดจากการใช้รูร้อยสายแบบท่อของคู่แข่ง

ตรวจสอบก่อนสั่งซื้อ

ผืนผ้าใบแต่ละผืนมีความแตกต่างกัน ความยาวลำกล้องที่ใช้กับเป็ดฝ้าย 18 ออนซ์อาจไม่ถูกต้องสำหรับผ้าใบเคลือบโพลีเอสเตอร์ 10 ออนซ์

นูเต้ เมทัลส์เสนอการทดสอบง่ายๆ ส่งตัวอย่างผ้าใบขนาด 10 ซม. x 10 ซม. ของคุณมาให้เรา บอกเราว่าเส้นผ่านศูนย์กลางภายในที่คุณต้องการ เราจะตั้งค่าของเราตาไก่สแตนเลสสำหรับผ้าใบลงในวัสดุของคุณและส่งคืนชุดประกอบให้กับคุณ ไม่มีค่าใช้จ่าย ไม่มีข้อผูกมัด

ติดต่อเราโดยระบุประเภทผ้าใบของคุณและขนาดรูร้อยเชือกที่ต้องการ ชุดทดสอบของคุณจะจัดส่งภายในสามวันทำการ
