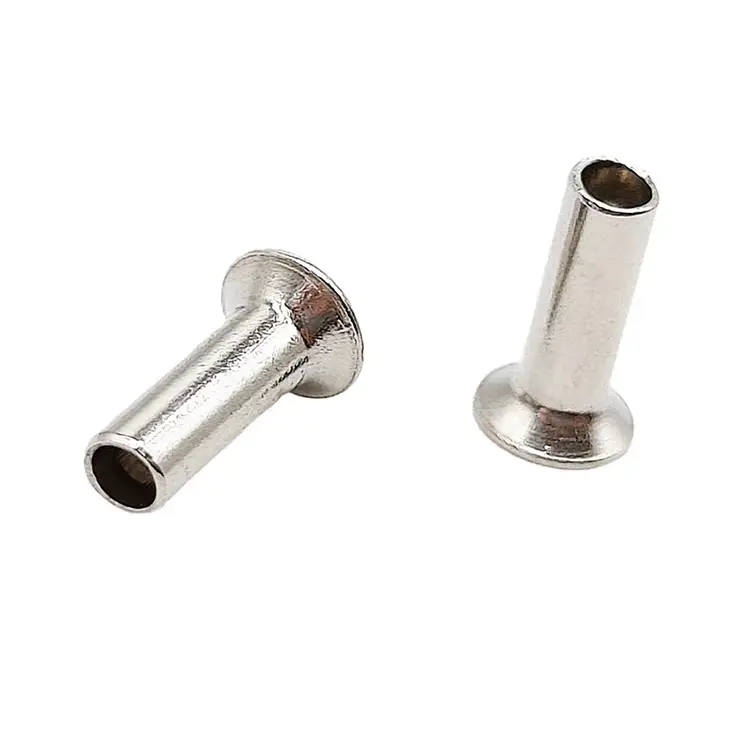

รีเวทกึ่งท่อหัวเทเปอร์จม

เมื่อหัวหมุดย้ำไม่สามารถยื่นออกมาเหนือพื้นผิวได้หมุดย้ำกึ่งท่อหัวเทเปอร์คือคำตอบ หัวเรียวจะอยู่ในระนาบเดียวกับหรือด้านล่างพื้นผิวของวัสดุ ทำให้ได้ผลลัพธ์ที่เรียบเนียนและไม่สะดุด และช่องกึ่งกลวงจะช่วยลดแรงในการตั้งค่าลง 70% เมื่อเทียบกับหมุดย้ำแบบตัน

หากการประกอบของคุณมีพื้นผิวแบบเลื่อน ชิ้นส่วนที่เชื่อมต่อกัน หรือเพียงต้องการความสวยงามที่สะอาดตา และคุณต้องการให้การผลิตดำเนินไปอย่างรวดเร็ว นี่คือตัวยึดที่คุณระบุ

ความแตกต่างระหว่างการขัดเงา – การคว้านรูเทเปอร์กับหัวแบน

หัวเทเปอร์จมต้องใช้ขั้นตอนเพิ่มเติม โดยเจาะรูเรียวก่อนการตั้งค่า แต่เมื่อไม่จำเป็นต้องยื่นออกมาเป็นศูนย์ ขั้นตอนนั้นก็คุ้มค่า แผงการบินและอวกาศ กรอบอิเล็กทรอนิกส์ การตกแต่งทางสถาปัตยกรรม และทุกที่ที่มีพื้นผิวเรียบเป็นสิ่งสำคัญ - นั่นคือจุดที่หมุดย้ำฝัง

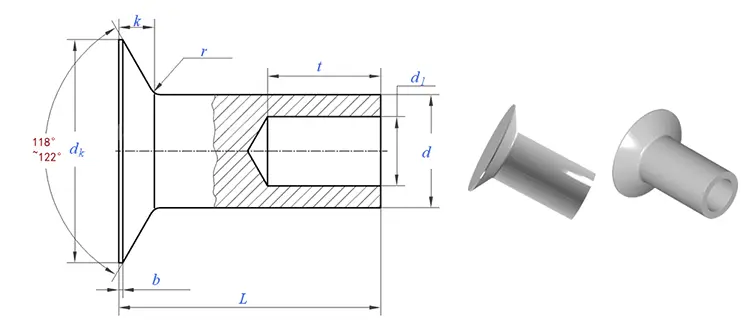

มุมสองหัว – 90° กับ 120°

จับคู่เครื่องมือเคาเตอร์ซิงค์ของคุณ– หมุดย้ำ 120° ในเคาเตอร์ซิงค์ 90° จะทำให้คุณรู้สึกภาคภูมิใจ หมุดย้ำ 90° ในเคาเตอร์ซิงค์ 120° จะลึกเกินไป เราไม่แนะนำให้ผสมมุม

Semi-Tubular กับ Solid – เมื่อ Hollow ชนะ

การออกแบบกึ่งท่อมีช่องตื้นที่ส่วนท้าย (45–55% ของความยาวลำกล้อง) ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนที่กลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ สิ่งนี้แตกต่างโดยพื้นฐานจากหมุดย้ำแบบตัน โดยที่ก้านทั้งหมดจะต้องเสียรูป

ดีที่สุดสำหรับวัสดุที่มีปริมาณมาก บาง พื้นผิวเรียบที่มีโครงสร้าง มีความแข็งแรงสูงสุด

การใช้งานจริงอย่างหนึ่ง – แผงตกแต่งภายในรถยนต์

ผู้ผลิตแผงตกแต่งภายในรถยนต์จำเป็นต้องติดแผงบุผ้าเข้ากับกรอบประตู แผงนี้มองเห็นได้สำหรับผู้โดยสาร - ตัวยึดที่ยื่นออกมาจะเป็นสิ่งที่ยอมรับไม่ได้ หมุดย้ำเทเปอร์ซิงค์แข็งช่วยให้ได้ผิวเรียบ แต่ต้องใช้แรงเซ็ตตัวสูงจนทำให้วัสดุแผงบางแตกร้าว

เราจัดหาหมุดย้ำกึ่งท่อหัวเทเปอร์ซิงค์ที่ทำจากเหล็กชุบสังกะสี – ก้าน 4.0 มม., เส้นผ่านศูนย์กลางของหัว 8.0 มม., มุม 90°, ความยาวลำกล้อง 8.0 มม. ช่องกึ่งกลวงลดแรงในการติดตั้งจาก 3.5 ตันเป็น 1.0 ตัน ซึ่งช่วยขจัดรอยแตกร้าวในวัสดุแผง หัวเทเปอร์จม 90° เรียบไปกับพื้นผิว เข้ากับรูปลักษณ์ที่สะอาดตาของการตกแต่งภายใน การชุบสังกะสีช่วยป้องกันการกัดกร่อนเพื่อความทนทานในระยะยาว

ลูกค้าทดสอบหมุดย้ำ 1,000 ตัวกับแผงประตู 500 ชิ้น หลังจากรอบการสั่นสะเทือน 100,000 รอบ การคลายตัวเป็นศูนย์ ไม่มีรอยแตกร้าว ตอนนี้พวกเขาสั่งซื้อหมุดย้ำหัวเทเปอร์ของเราเป็นชุดจำนวน 250,000 ชิ้นต่อปี

วัสดุและการตกแต่ง – สิ่งที่เรานำเสนอ

Nuote Metals ผลิตหมุดกึ่งท่อหัวเทเปอร์จมในตระกูลวัสดุหลายประเภท:

เสร็จสิ้นมาตรฐาน:ชุบสังกะสี, ชุบนิกเกิล, เคลือบพาสซีฟ, แล็กเกอร์, แอนทีค, ธรรมดา

มาตรฐานและขนาดที่มีอยู่

เราผลิตตามมาตรฐานสากลหลายประการ:

สิ่งที่เราต้องการจากคุณ:

• เส้นผ่านศูนย์กลางก้าน– 1.5 มม. ถึง 8.0 มม. (กำหนดเองได้สูงสุด 10 มม.)
• มุมหัว– 90° (มาตรฐาน) หรือ 120° (ต่อ GB/T 874)
• ความยาวลำกล้อง –เราคำนวณจากความหนาของปึกวัสดุของคุณ
• เส้นผ่านศูนย์กลางหัว –ตรงกับเครื่องมือเคาเตอร์ซิงค์ของคุณ
• วัสดุ– เหล็ก สแตนเลส ทองเหลือง ทองแดง หรืออลูมิเนียม
• เสร็จ– สังกะสี ทู่ นิกเกิล แล็กเกอร์ โบราณ ฯลฯ

กฎความยาวสำหรับหมุดย้ำกึ่งท่อ:ความยาวลำกล้อง = ความหนาของปึกวัสดุ + 1.5–2.0 มม.

จากวัตถุดิบไปจนถึงหมุดย้ำสำเร็จรูป – เราสร้างมันขึ้นมาได้อย่างไร

หมุดย้ำกึ่งท่อหัวจมถูกผลิตขึ้นโดยใช้หัวเย็น หัวเรียวต้องใช้แม่พิมพ์กราวด์ที่แม่นยำเพื่อให้ได้มุมหัวที่แน่นอน

1. การจัดหาวัสดุ – ลวดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ คอยล์แต่ละอันมาพร้อมกับใบรับรองการทดสอบโรงสีและหมายเลขความร้อน

2. การตรวจสอบวัสดุที่เข้ามา – ตรวจสอบเส้นผ่านศูนย์กลาง (±0.02 มม.) ความแข็ง และองค์ประกอบของวัสดุ สเปกโตรมิเตอร์ยืนยันเกรด วัสดุที่ไม่ตรงตามข้อกำหนดถูกปฏิเสธ

3. การตั้งค่าเครื่องมือ – ดายส่วนหัวของคาร์ไบด์ได้รับการตรวจสอบและตั้งค่าสำหรับโปรไฟล์หัวเทเปอร์และช่องกึ่งท่อ มุมแม่พิมพ์ที่ตรงกับข้อกำหนดของคุณ (90° หรือ 120°)

4. การตรวจสอบบทความครั้งแรก – หมุดย้ำ 10 ตัวที่วัดด้วยเครื่องเปรียบเทียบเชิงแสง ตรวจสอบมุมของหัว เส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวลำกล้อง และความลึกของโพรง ความคลาดเคลื่อนของมุมศีรษะ: ±1°

5. การผลิตจำนวนมาก – การตรวจสอบระหว่างดำเนินการ: หมุดย้ำ 5 ตัวทุกๆ 500 ชิ้น การดริฟท์ใดๆ ก็ตามจะหยุดการกด

6. การตรวจสอบระหว่างดำเนินการ – ทุกๆ 2,000 ชิ้น ให้ติดหมุดย้ำ 3 ตัวเข้ากับวัสดุตัวอย่างพร้อมเคาเตอร์ซิงค์ที่เจาะไว้ล่วงหน้า ตรวจสอบการกระชับและพอดี

7. การชุบหรือการเคลือบ – ใช้ตามที่กำหนด

8. การตรวจสอบขาออกขั้นสุดท้าย – การคัดแยกด้วยแสง 100% ตัวอย่าง AQL ได้รับการตรวจสอบด้วยตนเอง รายงานมิติ ใบรับรองวัสดุ และใบรับรองความสอดคล้องที่ออก

การรับรองของเรา – หลักฐานคุณภาพ

เรารักษาเอกสารการตรวจสอบย้อนกลับและคุณภาพอย่างครบถ้วนสำหรับทุกชุดการผลิต:

• ISO 9001:2015 – ได้รับการรับรองระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS – ตรวจสอบโดยการทดสอบของบุคคลที่สามของ SGS
• การปฏิบัติตาม REACH – การประกาศ SVHC ในปัจจุบัน
• รายงานผลการทดสอบ SGS – ตามคำขอสำหรับชุดงานเฉพาะ

ใบรับรองวัสดุ – ใบรับรองการทดสอบโรงสีที่ตรวจสอบย้อนกลับไปยังคอยล์ดั้งเดิม

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

เราปล่อยให้ลูกค้าของเราพูดแทนเรา ภาพด้านบนแสดงการตอบรับอย่างแท้จริงจากผู้ผลิตที่เคยใช้หมุดย้ำกึ่งท่อหัวเทเปอร์ของเราในสายการผลิต ตั้งแต่ซัพพลายเออร์อุปกรณ์ตกแต่งภายในรถยนต์ ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ ไปจนถึงผู้ผลิตชิ้นส่วนการบินและอวกาศ

พวกเขากลับมาหาเราด้วยเหตุผลเดียวกัน:

• การยื่นออกมาเป็นศูนย์– หัวเทเปอร์จมเรียบ ไม่มีการกีดขวาง ไม่มีการรบกวน
• การตั้งค่าแรงต่ำ– การออกแบบกึ่งกลวงช่วยป้องกันความเสียหายของวัสดุ
• คุณภาพที่สม่ำเสมอ –ทุกชุดมีคุณสมบัติตรงตามข้อกำหนดด้านมิติและประสิทธิภาพ
• การส่งมอบที่เชื่อถือได้– ตัวอย่างจัดส่งภายใน 5-7 วัน ผลิตตามกำหนดเวลา

คำถามสามข้อที่เราตอบบ่อยๆ

ถาม: "ฉันสามารถหาตัวอย่างก่อนสั่งซื้อปริมาณการผลิตได้หรือไม่"

ตอบ: ได้ เรามีตัวอย่างสำหรับผลิตภัณฑ์ทั้งหมดของเรา สำหรับข้อกำหนดมาตรฐานที่มีอยู่ จะมีการจัดหาตัวอย่างให้ฟรี โดยคุณจ่ายเพียงค่าขนส่งเท่านั้น สำหรับขนาดที่กำหนดเองหรือเครื่องมือที่กำหนดเอง ความพร้อมใช้งานของตัวอย่างและระยะเวลารอคอยจะขึ้นอยู่กับข้อกำหนดเฉพาะ โปรดติดต่อทีมขายของเราพร้อมกับรูปวาดหรือข้อกำหนดของคุณ และพวกเขาจะให้คำแนะนำเกี่ยวกับต้นทุนตัวอย่างและระยะเวลาในการจัดส่ง

ถาม: "ฉันควรเลือกหมุดกึ่งท่อหัวเทเปอร์ 90° หรือ 120° หรือไม่"

ตอบ: เลือกมุมที่ตรงกับเครื่องมือดอกเคาเตอร์ซิงค์ที่มีอยู่ 90° เป็นมาตรฐานสำหรับการใช้งานทั่วไปส่วนใหญ่ เช่น เฟอร์นิเจอร์ อิเล็กทรอนิกส์ ยานยนต์ และงานอุตสาหกรรมทั่วไป 120° ต่อ GB/T 874 ใช้สำหรับการใช้งานเฉพาะที่ต้องใช้เคาเตอร์ซิงค์ที่ตื้นกว่า มักใช้กับวัสดุที่หนากว่าหรืองานประกอบที่ทนทาน หากคุณไม่แน่ใจ 90° สามารถใช้งานร่วมกับดอกเคาเตอร์ซิงค์มาตรฐานส่วนใหญ่ได้ หากคุณส่งตัวอย่างเครื่องมือดอกเคาเตอร์ซิงค์มาให้เรา เราจะสามารถตรวจสอบการจับคู่ก่อนการผลิตได้

ถาม: "ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับรีเวทกึ่งท่อหัวเทเปอร์ได้อย่างไร"

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดประมาณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ หัวอยู่ในระนาบเรียบ ดังนั้นความลึกของเคาเตอร์ซิงค์จึงรวมอยู่ในการวัดปึกวัสดุด้วย ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวที่แน่นอนให้
