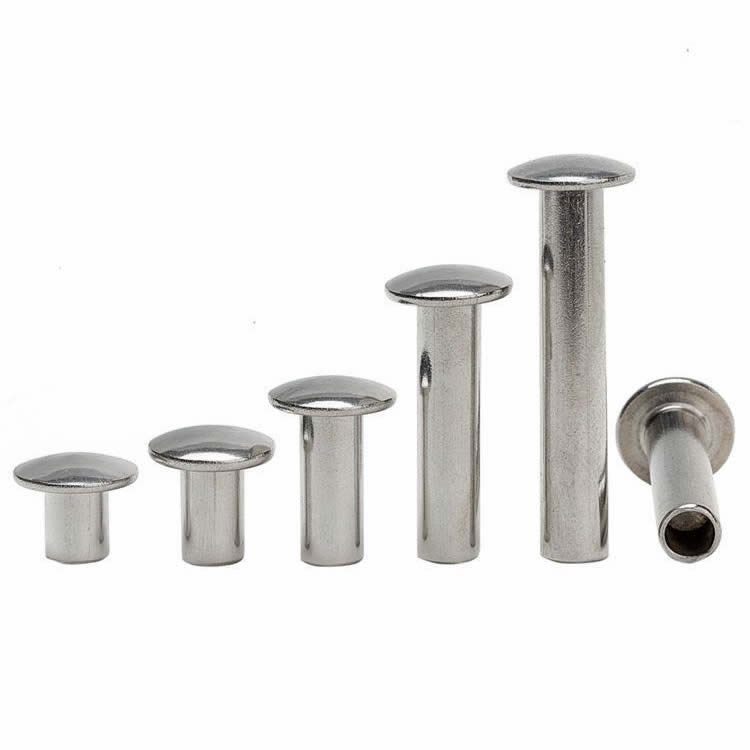

หมุดย้ำเหล็กกึ่งท่อ

Nuote Metals จากประเทศจีน ซึ่งเป็นผู้ผลิตที่เชื่อถือได้ จำหน่ายหมุดเหล็กกึ่งท่อเพื่อการยึดที่มั่นคงกับงานหนังและฮาร์ดแวร์ การออกแบบที่แม่นยำช่วยให้ติดตั้งได้ง่ายและถือได้ยาวนาน เหมาะสำหรับช่างฝีมือที่ต้องการความน่าเชื่อถือ หมุดย้ำเหล่านี้ช่วยแก้ปัญหาข้อต่อที่อ่อนแอ เลือกผู้ผลิตเพื่อคุณภาพและความคุ้มค่าที่สม่ำเสมอ

ส่งคำถาม

รายละเอียดสินค้า

สำหรับการยึดติดทางอุตสาหกรรมที่ความแข็งแกร่งไม่ลดลงแต่ต้องคำนึงถึงงบประมาณ หมุดย้ำกึ่งท่อเหล็กให้ความสมดุลในอุดมคติ ส่วนประกอบเหล่านี้ผสมผสานความสามารถในการรับน้ำหนักสูงของเหล็กกล้าคาร์บอนเข้ากับประสิทธิภาพการติดตั้งแบบกลวง

Nuote Metals นำความเชี่ยวชาญด้านโลหะวิทยามากว่าสองทศวรรษมาสู่การผลิตหมุดย้ำกึ่งท่อเหล็ก ผลิตภัณฑ์ของเรารองรับอุตสาหกรรมตั้งแต่การประกอบเครื่องจักรกลหนักไปจนถึงการเชื่อมต่อโครงสร้างเหล็ก ซึ่งความน่าเชื่อถือภายใต้การสั่นสะเทือนและการรับน้ำหนักที่ยั่งยืนนั้นไม่สามารถต่อรองได้

หมุดย้ำเหล็กกึ่งท่อคืออะไร?

หมุดย้ำกึ่งท่อทำจากเหล็ก หรือเรียกอีกอย่างว่าหมุดย้ำกึ่งกลวงที่ทำจากเหล็กกล้าคาร์บอน มีลักษณะก้านกลวงบางส่วนและมีรูตื้นที่ปลายตรงข้ามหัว ในระหว่างการติดตั้ง ส่วนกลวงจะม้วนออกด้านนอกภายใต้แรงกด ทำให้เกิดการยึดแน่นหนาในขณะที่ต้องใช้แรงประมาณหนึ่งในสี่ของแรงที่จำเป็นสำหรับหมุดย้ำแบบตัน

การออกแบบนี้ทำให้หมุดย้ำกึ่งท่อเหล็กเหมาะอย่างยิ่งสำหรับ:

ข้อต่อถาวรที่ไม่จำเป็นต้องถอดชิ้นส่วน

การใช้งานที่มีการสั่นสะเทือนอย่างต่อเนื่อง

จุดหมุนที่จำเป็นต้องมีการควบคุมการเคลื่อนไหว

สภาพแวดล้อมการผลิตจำนวนมากที่ต้องติดตั้งอย่างรวดเร็ว

คำว่า "กึ่งท่อ" ทำให้ตัวยึดเหล่านี้แตกต่างจากหมุดย้ำแข็ง (แข็งตลอดทั้งตัว) และหมุดย้ำตาบอด (ซึ่งติดตั้งได้จากด้านเดียวเท่านั้น)

วัสดุต่างๆ ของหมุดย้ำที่เราผลิต

เราผลิตวัสดุต่างๆ ของรีเวท เช่น หมุดทองเหลือง หมุดเหล็ก หมุดสแตนเลส หมุดอลูมิเนียม และหมุดทองแดง

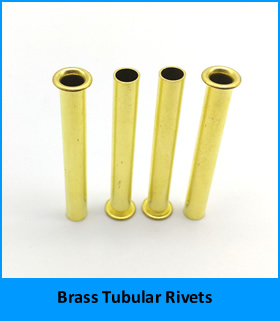

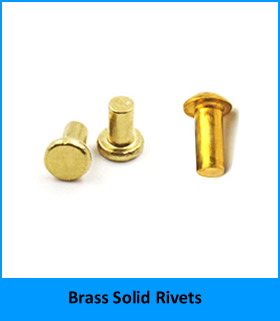

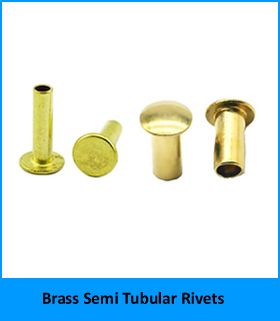

1. หมุดทองเหลือง รวมถึงหมุดย้ำทองเหลือง หมุดย้ำทองเหลือง หมุดย้ำท่อทองเหลือง

คลิก เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับหมุดทองเหลืองของเรา

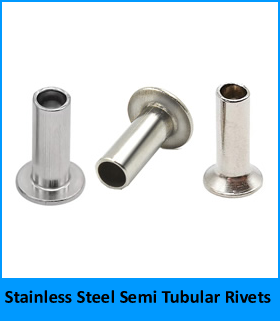

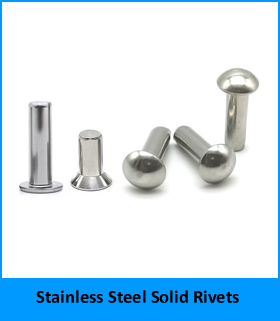

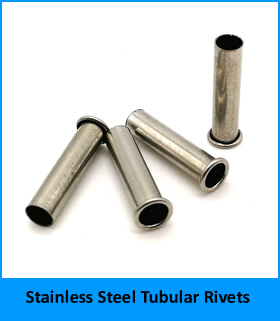

2. หมุดสแตนเลส รวมถึงหมุดย้ำแข็งสแตนเลส หมุดย้ำกึ่งท่อสแตนเลส หมุดย้ำท่อสแตนเลส

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำสแตนเลสของเราหรือไม่? เพียงแค่คลิก

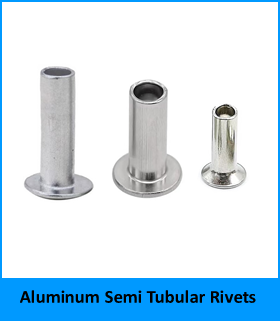

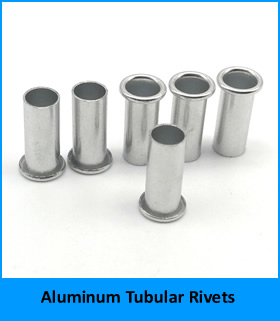

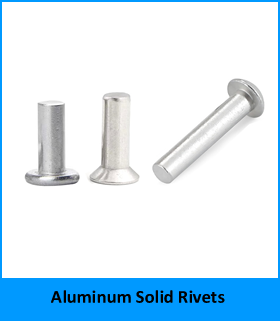

3. หมุดอลูมิเนียม รวมถึงหมุดย้ำอลูมิเนียม หมุดย้ำอลูมิเนียมกึ่งท่อ หมุดย้ำท่ออลูมิเนียม

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดอะลูมิเนียมของเรา โปรดคลิก

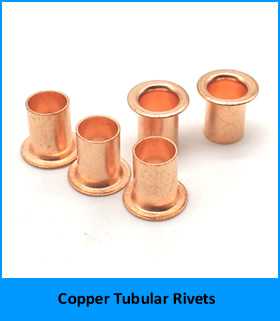

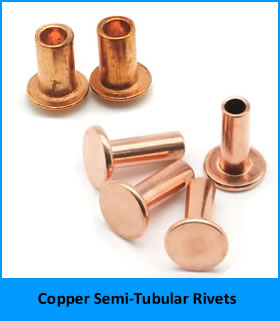

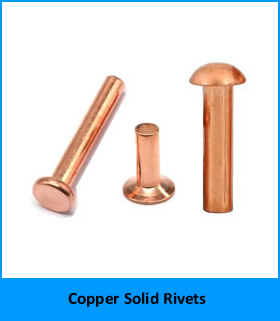

4. หมุดทองแดง รวมถึงหมุดย้ำทองแดง หมุดทองแดงกึ่งท่อ หมุดย้ำท่อทองแดง

คลิก เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับหมุดทองแดงของเรา

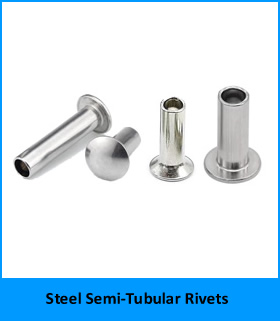

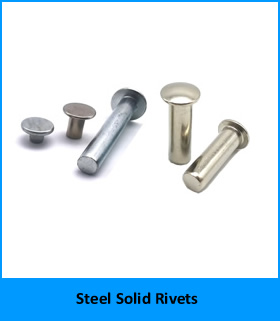

5. หมุดเหล็ก รวมถึงหมุดย้ำเหล็ก หมุดย้ำกึ่งท่อเหล็ก หมุดย้ำท่อเหล็ก

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดเหล็กของเรา กรุณาคลิก

เหตุใดจึงเลือกเหล็กทับวัสดุอื่นๆ สำหรับรีเวทกึ่งท่อ

ก่อนที่จะตรวจสอบข้อกำหนดทางเทคนิค จำเป็นต้องทำความเข้าใจว่าหมุดย้ำกึ่งท่อที่เป็นเหล็กมีประสิทธิภาพเหนือกว่าทางเลือกอื่นอย่างไร

Nuote Metals แนะนำให้ใช้หมุดเหล็ก (เหล็กกล้าคาร์บอน) สำหรับสถานการณ์ต่อไปนี้:

การใช้งานเชิงโครงสร้างรับน้ำหนักสูงที่ต้องการความต้านทานแรงดึง 400–500 MPa

การผลิตจำนวนมากที่คำนึงถึงต้นทุน โดยที่การประหยัดวัสดุมีความสำคัญโดยไม่ทำให้ประสิทธิภาพลดลง

ส่วนประกอบแม่เหล็กที่ต้องการคุณสมบัติของเหล็ก

เครื่องจักรกลหนักและอุปกรณ์อุตสาหกรรมที่ประกอบชิ้นส่วนเหล็ก

การเปรียบเทียบวัสดุ

วัสดุ	ความต้านแรงดึง	ต้นทุนสัมพัทธ์	ความต้านทานการกัดกร่อน	แอปพลิเคชั่นที่ดีที่สุด
เหล็ก (เหล็กกล้าคาร์บอน)	400–500 เมกะปาสคาล	ต่ำ	ปานกลาง (ต้องเคลือบ)	เครื่องจักรกลหนัก งานเหล็กโครงสร้าง อุปกรณ์อุตสาหกรรม-39
สแตนเลส	500–700 เมกะปาสคาล	สูง	ยอดเยี่ยม	มารีน กลางแจ้ง อาหารเกรด สถาปัตยกรรม
ทองเหลือง	300–400 เมกะปาสคาล	ปานกลาง	ดีมาก	อิเล็กทรอนิกส์, ตกแต่ง, การกัดกร่อนต่ำในร่ม
อลูมิเนียม	200–300 เมกะปาสคาล	ต่ำ	ดี (ออกไซด์ธรรมชาติ)	ส่วนประกอบน้ำหนักเบา การบินและอวกาศ ไม่เป็นแม่เหล็ก

พารามิเตอร์ผลิตภัณฑ์โดยละเอียดของหมุดย้ำกึ่งท่อเหล็ก Nuote Metals

หมุดย้ำกึ่งท่อเหล็กทั้งหมดจาก Nuote Metals ผลิตจากเหล็กกล้าคาร์บอนต่ำ (คาร์บอน 0.1% หรือน้อยกว่า) เพื่อให้มั่นใจถึงความสามารถในการขึ้นรูปที่เหมาะสมที่สุดในระหว่างกระบวนการเซ็ตตัว ใช้การปรับสภาพพื้นผิวเพื่อเพิ่มความต้านทานการกัดกร่อนเมื่อจำเป็น

ข้อมูลจำเพาะของวัสดุ

พารามิเตอร์	ข้อมูลจำเพาะ
วัสดุฐาน	เหล็กกล้าคาร์บอนต่ำ (Q195 / Q235 / 1008–1010)
ปริมาณคาร์บอน	≤0.10%
ความต้านแรงดึง (วัสดุฐาน)	400–500 MPa-19
ความแข็ง (ตามที่ผลิต)	ฮรอ. 70–85
มีพื้นผิวสำเร็จรูป	ชุบสังกะสี, สังกะสี (จุ่มร้อนหรือไฟฟ้า), ออกไซด์สีดำ, เคลือบฟอสเฟต
มาตรฐานการปฏิบัติตาม	ASME B18.7.1M (หมุดย้ำกึ่งท่อเอนกประสงค์แบบเมตริก)

มีรูปแบบหัวให้เลือก

Nuote Metals ผลิตหมุดย้ำกึ่งท่อเหล็กในรูปแบบหัวหลายแบบเพื่อให้เหมาะกับความต้องการในการประกอบที่แตกต่างกัน:

หัววงรี: หัวเอนกประสงค์มาตรฐานที่มีรูปทรงต่ำ เหมาะสำหรับการใช้งานส่วนใหญ่

หัวทรัส: พื้นผิวลูกปืนกว้างขึ้นสำหรับวัสดุที่นุ่มกว่าหรือระยะห่างของรูที่ใหญ่ขึ้น

หัวแบน (เคาเตอร์ซิงค์): ผิวเคลือบเรียบสำหรับพื้นผิวด้านนอกเรียบ

Pan Head: หัวสูงปานกลาง มีลักษณะการขับขี่ที่ดี

หัวกลม: ทรงโดมแบบดั้งเดิมเพื่อความแข็งแรงสูงสุดที่ข้อต่อ

ช่วงมิติมาตรฐาน

เส้นผ่านศูนย์กลางภายใน (มม.)	เส้นผ่านศูนย์กลางก้าน (มม.)	ช่วงความยาวลำกล้อง (มม.)	ช่วงการยึดเกาะ (มม.)	เส้นผ่านศูนย์กลางหัว (มม.)
3.0	3.0–3.2	4.0–12.0	1.5–4.0	6.0
4.0	4.0–4.2	5.0–16.0	2.0–5.5	8.0
5.0	5.0–5.2	6.0–20.0	2.5–7.0	10.0
6.0	6.0–6.2	8.0–25.0	3.0–9.0	12.0
8.0	8.0–8.3	10.0–32.0	4.0–12.0	16.0
10.0	10.0–10.3	12.0–40.0	5.0–15.0	20.0

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ± 0.05 มม. ความยาวลำกล้อง ± 0.15 มม. ความยาวรีเวทวัดจากด้านล่างของหัวรีเวท

ข้อมูลสมรรถนะทางกล

พารามิเตอร์	ค่า
แรงเฉือนเดี่ยว (เหล็ก)	38,000 psi (ประมาณ 262 MPa)
แรงเฉือนสองเท่า (เหล็ก)	76,000 psi (ประมาณ 524 MPa)
ขนาดรูที่แนะนำ	เส้นผ่านศูนย์กลางด้าม + 0.010″ ถึง 0.015″ (0.25–0.38 มม.)
การตั้งค่าแรง (สัมพันธ์กับหมุดย้ำแข็ง)	ประมาณ ต้องใช้แรงหมุดย้ำแข็ง 25%

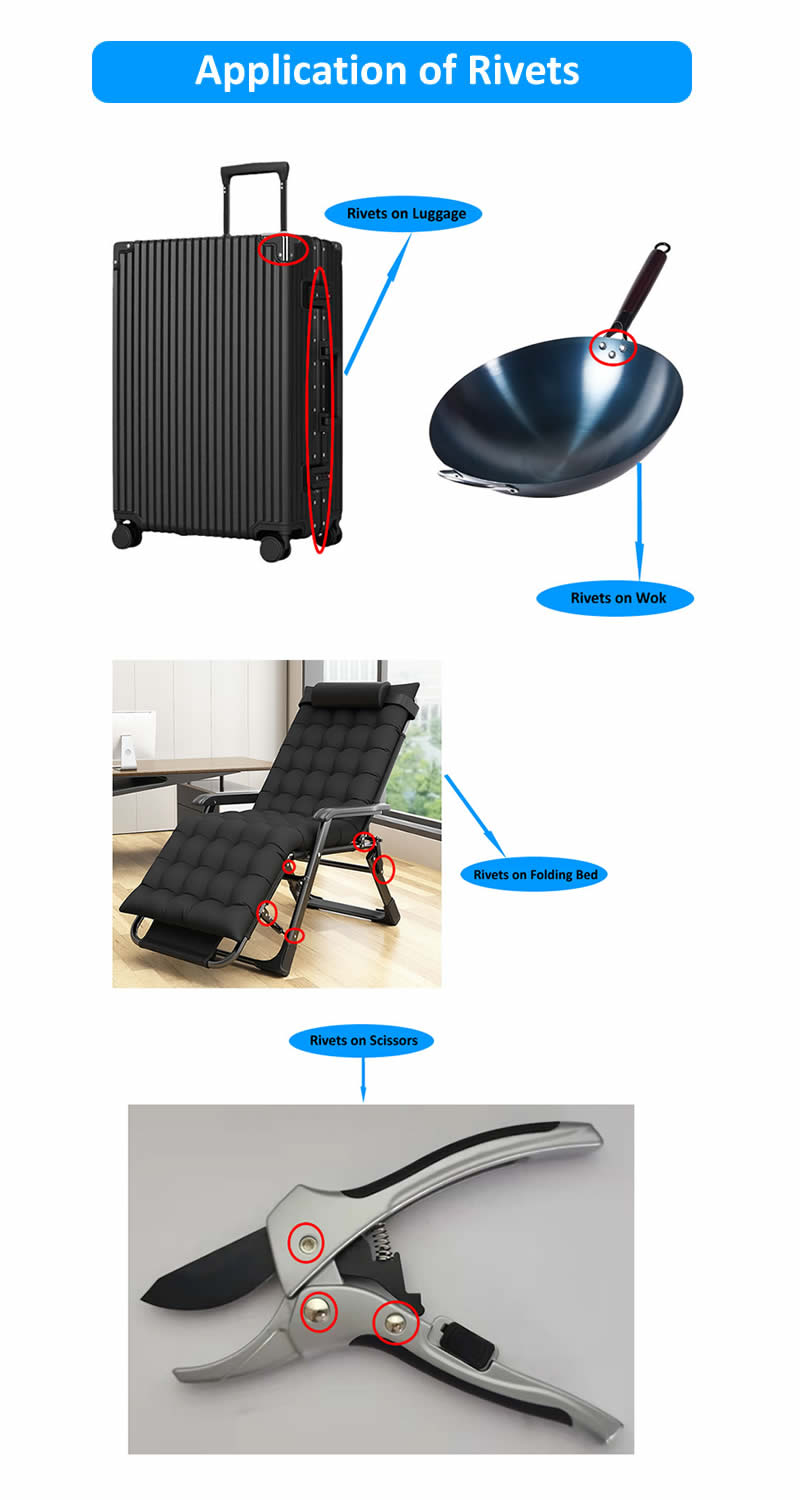

การใช้งานหมุดย้ำเหล็กกึ่งท่อ

Nuote Metals เป็นผู้จัดหาหมุดย้ำกึ่งท่อเหล็กให้กับอุตสาหกรรมต่างๆ ด้านล่างนี้เป็นแอปพลิเคชันที่พบบ่อยที่สุด:

อุตสาหกรรมยานยนต์

การประกอบแชสซีและการเชื่อมต่อเฟรม

แท่นเครื่องยนต์และส่วนประกอบระบบกันสะเทือน

การเชื่อมต่อแผงตัวถังและการยึดแผงตกแต่งภายใน

จุดหมุนชุดเบรก

เครื่องจักรและอุปกรณ์อุตสาหกรรม

ปลอกหุ้มเครื่องจักรกลหนักและชุดป้องกัน

ส่วนประกอบสายพานลำเลียง

ประกอบอุปกรณ์การเกษตร

การผลิตท่อ HVAC และโคมไฟ

เฟอร์นิเจอร์และงานโลหะ

โครงเก้าอี้โลหะและการเชื่อมต่อขาโต๊ะ

ตู้เก็บเอกสารและการประกอบหน่วยจัดเก็บ

การก่อสร้างบันไดและนั่งร้าน

การยึดแผงโลหะตกแต่ง

โครงสร้างและการก่อสร้าง

การเชื่อมต่อโครงสร้างเหล็ก (สะพาน อาคาร โครงโรงงาน)

การประกอบรถรางและรถไฟ

การผลิตตู้คอนเทนเนอร์ขนส่งสินค้า

ระบบชั้นวางและชั้นวางสำหรับงานหนัก

การประกันคุณภาพ – EEAT ในทางปฏิบัติ

Nuote Metals ปฏิบัติตามหลักการ EEAT ของ Google ผ่านประสบการณ์การผลิตที่ได้รับการบันทึกไว้ ความเชี่ยวชาญด้านเทคนิคที่ตรวจสอบได้ และการควบคุมคุณภาพที่โปร่งใส

มีประสบการณ์ในการขึ้นรูปเย็น

ด้วยประสบการณ์ในการผลิตตัวยึดมากกว่า 20 ปี Nuote Metals ดำเนินการสายการผลิตปั๊มแม่พิมพ์แบบก้าวหน้าความเร็วสูงโดยเฉพาะสำหรับหมุดย้ำเหล็กกึ่งท่อ กระบวนการของเรารับประกันความหนาของผนังที่สม่ำเสมอ การจัดตำแหน่งตั้งแต่หัวจรดเท้าจากศูนย์กลาง และความลึกของรูกลวงที่แม่นยำในทุกชุดการผลิต

ความเชี่ยวชาญในการทดสอบทางโลหะวิทยา

วัตถุดิบทุกชุดผ่านการวิเคราะห์สเปกโตรมิเตอร์เพื่อตรวจสอบปริมาณคาร์บอนและองค์ประกอบของโลหะผสม หมุดย้ำกึ่งท่อเหล็กสำเร็จรูปจะต้องเป็นไปตาม:

การตรวจสอบขนาดโดยใช้เลเซอร์ไมโครมิเตอร์

การทดสอบความแข็ง (สเกล Rockwell HRB)

การตรวจสอบความต้านทานแรงเฉือนบนเครื่องทดสอบอเนกประสงค์

การทดสอบการยึดเกาะของการเคลือบสำหรับผลิตภัณฑ์ที่ผ่านการปรับสภาพพื้นผิว

ความน่าเชื่อถือผ่านการปฏิบัติตามข้อกำหนดของอุตสาหกรรม

หมุดย้ำกึ่งท่อเหล็กของเราผลิตขึ้นตาม:

ASME B18.7.1M (หมุดย้ำกึ่งท่อเอนกประสงค์แบบเมตริก)

ระบบการจัดการคุณภาพ ISO 9001:2015

ASTM F1941-10 สำหรับข้อกำหนดการชุบสังกะสีตามความเหมาะสม

ไว้วางใจด้วยความโปร่งใส

Nuote Metals มอบใบรับรองการวิเคราะห์ (CoA) ให้กับการจัดส่งเชิงพาณิชย์ทุกครั้ง ซึ่งรวมถึง:

การตรวจสอบองค์ประกอบของวัสดุ

บันทึกการวัดขนาด

ผลการทดสอบความแข็ง

บันทึกการตรวจสอบพื้นผิว

คู่มือการติดตั้งรีเวทเหล็กกึ่งท่อ

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญในการบรรลุศักยภาพเชิงกลของหมุดย้ำกึ่งท่อที่ทำจากเหล็ก Nuote Metals แนะนำแนวทางต่อไปนี้:

การตระเตรียม

เจาะรูนำที่มีเส้นผ่านศูนย์กลางใหญ่กว่าก้านหมุดย้ำเล็กน้อย (โดยทั่วไปคือ 0.010″–0.015″ หรือ 0.25–0.38 มม. ขนาดใหญ่กว่าปกติ)

ลบเสี้ยนรูเพื่อให้แน่ใจว่าการใส่หมุดย้ำเป็นไปอย่างราบรื่น

วางแนวชิ้นงานให้แน่นหนาก่อนที่จะวางหมุดย้ำ

วิธีการติดตั้ง

วิธีที่ 1 - เครื่องตั้งค่ารีเวทแบบแมนนวลด้วยค้อน

วางตัวเซ็ตหมุดย้ำไว้เหนือปลายกลวงของหมุดย้ำ

ใช้ค้อนตีตัวเซ็ตเพื่อแผดส่วนกลวงออกด้านนอก

ตรวจสอบการก่อตัวเต็มศีรษะและการกอดแน่น

วิธีที่ 2 - เครื่องคั้นแบบแมนนวล (ปืนหมุดย้ำ)

วางขากรรไกรของเครื่องคั้นไว้เหนือหัวหมุดย้ำและปลายกลวง

บีบที่จับเพื่อใช้แรงอัดที่ควบคุมได้

เหมาะสำหรับการผลิตปริมาณปานกลาง

วิธีที่ 3 - เครื่องอัดลมหรือไฮดรอลิก (ปริมาตรสูง)

ใช้เครื่องตอกหมุดกระแทกหรือเครื่องเตะกดเพื่อการติดตั้งที่ความเร็วสูงสม่ำเสมอ

แนะนำสำหรับการผลิตรันเกิน 5,000 ชิ้น

Nuote Metals สามารถจัดหาเครื่องมือการตั้งค่าที่เข้ากันซึ่งปรับเทียบเข้ากับขนาดหมุดย้ำของเรา

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำเหล็กกึ่งท่อ

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ Nuote Metals ได้รับเกี่ยวกับหมุดย้ำเหล็กกึ่งท่อ

Q1: อะไรคือความแตกต่างระหว่างหมุดย้ำกึ่งท่อเหล็กและหมุดย้ำแข็ง? ฉันควรเลือกอันไหนสำหรับการสมัครของฉัน?

ตอบ: ความแตกต่างพื้นฐานอยู่ที่การออกแบบด้ามและแรงในการติดตั้ง หมุดย้ำกึ่งท่อเหล็กมีรูกลวงตื้นที่ปลาย ซึ่งต้องใช้แรงประมาณหนึ่งในสี่ในการติดหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเท่ากัน หมุดย้ำแข็งจะแข็งตลอดทั้งตัวและต้องการแรงอัดที่สูงกว่ามาก โดยมักใช้แถบกันโคลงที่ด้านท้าย สำหรับการใช้งานที่ความเร็วในการติดตั้งมีความสำคัญ โดยเฉพาะในการผลิตจำนวนมาก หมุดย้ำกึ่งท่อเหล็กเป็นตัวเลือกที่ต้องการ อย่างไรก็ตาม สำหรับข้อต่อโครงสร้างที่รับน้ำหนักมาก (เช่น การก่อสร้างสะพานหรือภาชนะรับความดัน) หมุดย้ำแข็งจะให้ความต้านทานแรงเฉือนที่สูงขึ้นเล็กน้อย สำหรับการใช้งานในอุตสาหกรรมส่วนใหญ่ที่เกี่ยวข้องกับโลหะแผ่น อุปกรณ์ป้องกันเครื่องจักร เฟอร์นิเจอร์ และชิ้นส่วนยานยนต์ หมุดย้ำกึ่งท่อเหล็กจาก Nuote Metals ให้ความสมดุลที่เหมาะสมระหว่างความแข็งแกร่งและประสิทธิภาพในการติดตั้ง

คำถามที่ 2: ฉันจะป้องกันการกัดกร่อนบนหมุดเหล็กกึ่งท่อเมื่อใช้ในสภาพแวดล้อมกลางแจ้งหรือที่มีความชื้นได้อย่างไร

ตอบ: เหล็กที่ไม่เคลือบ (เหล็กกล้าคาร์บอน) จะเกิดสนิมเมื่อสัมผัสกับความชื้น Nuote Metals แก้ไขปัญหานี้ด้วยการนำเสนอตัวเลือกการรักษาพื้นผิวที่หลากหลายสำหรับหมุดย้ำกึ่งท่อที่เป็นเหล็ก สำหรับการใช้งานภายในอาคารที่มีความชื้นต่ำ การชุบสังกะสีให้การป้องกันที่เพียงพอด้วยต้นทุนที่ต่ำ สำหรับสภาพแวดล้อมกลางแจ้งหรือมีความชื้นสูง เราแนะนำให้ชุบสังกะสีแบบจุ่มร้อน ซึ่งใช้ชั้นสังกะสีที่หนากว่า (40–60 µm) ซึ่งทนทานต่อการสัมผัสเป็นเวลานาน สำหรับการใช้งานที่ต้องการทั้งความต้านทานการกัดกร่อนและการนำไฟฟ้า (เช่น ตู้อุปกรณ์อิเล็กทรอนิกส์) การเคลือบแบล็กออกไซด์ให้การป้องกันในระดับปานกลางในขณะที่ยังคงสภาพการนำไฟฟ้าไว้ ในสภาพแวดล้อมทางทะเลหรือที่รุนแรงทางเคมี หมุดสแตนเลสอาจเหมาะสมกว่า Nuote Metals สามารถให้ข้อมูลการทดสอบสเปรย์เกลือสำหรับการเคลือบแต่ละประเภทเพื่อช่วยคุณในการเลือก

คำถามที่ 3: ความหนาของวัสดุสูงสุดที่หมุดเหล็กกึ่งท่อสามารถรองรับได้คือเท่าใด ฉันจะเลือกความยาวลำกล้องที่ถูกต้องได้อย่างไร?

ตอบ: ความหนาของวัสดุสูงสุด (หรือที่เรียกว่าระยะการยึดเกาะ) จะกำหนดโดยความยาวลำกล้องของหมุดย้ำ ตามกฎทั่วไป ให้เลือกหมุดย้ำที่มีความยาวลำกล้องยาวกว่าความหนารวมของวัสดุที่เชื่อมประมาณ 0.5–1.5 มม. ค่าเผื่อนี้ช่วยให้แน่ใจว่ามีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นหนา Nuote Metals นำเสนอหมุดย้ำกึ่งท่อเหล็กที่มีความยาวลำกล้องตั้งแต่ 4 มม. ถึง 40 มม. รองรับความหนาของวัสดุตั้งแต่ 1.5 มม. ถึง 15 มม. สำหรับการเลือกที่แม่นยำ โปรดดูตารางขนาดด้านบนหรือติดต่อทีมเทคนิคของเราเพื่อแจ้งความหนาของปึกวัสดุเฉพาะของคุณ นอกจากนี้เรายังเสนอความยาวลำกล้องแบบกำหนดเองสำหรับการใช้งานที่ไม่ได้มาตรฐาน โดยต้องใช้ปริมาณการสั่งซื้อขั้นต่ำ
