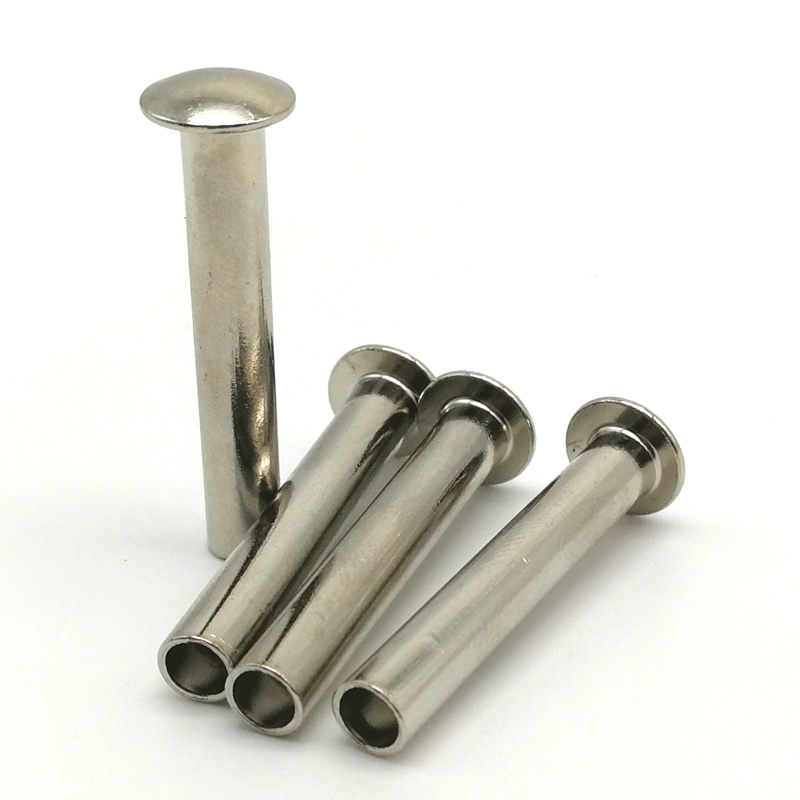

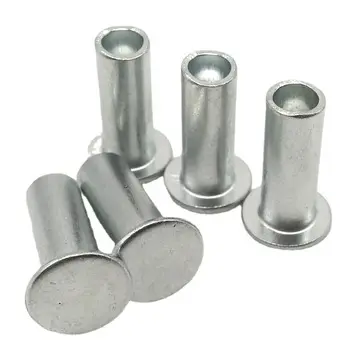

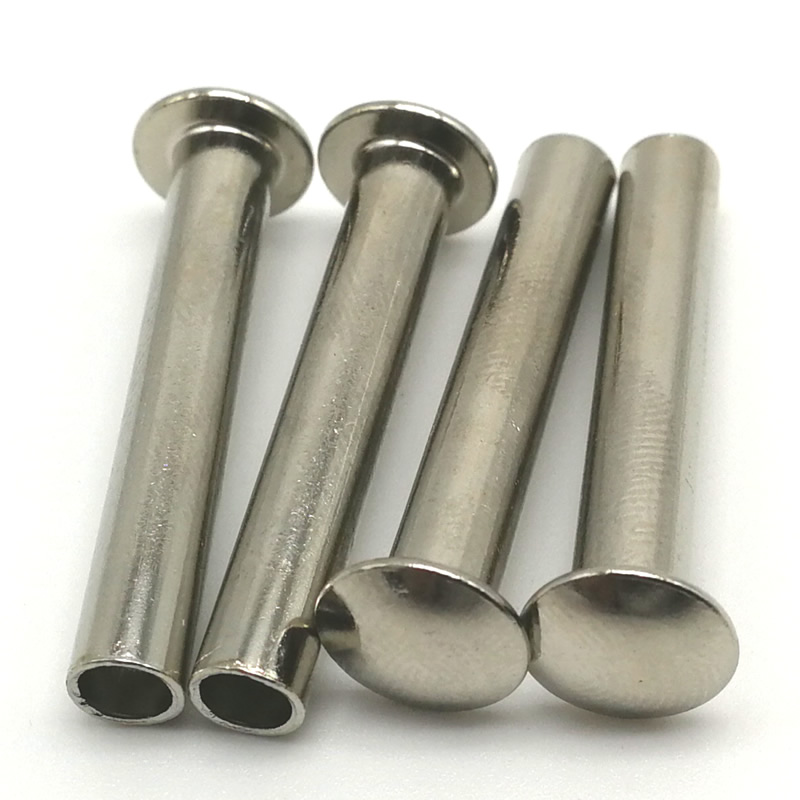

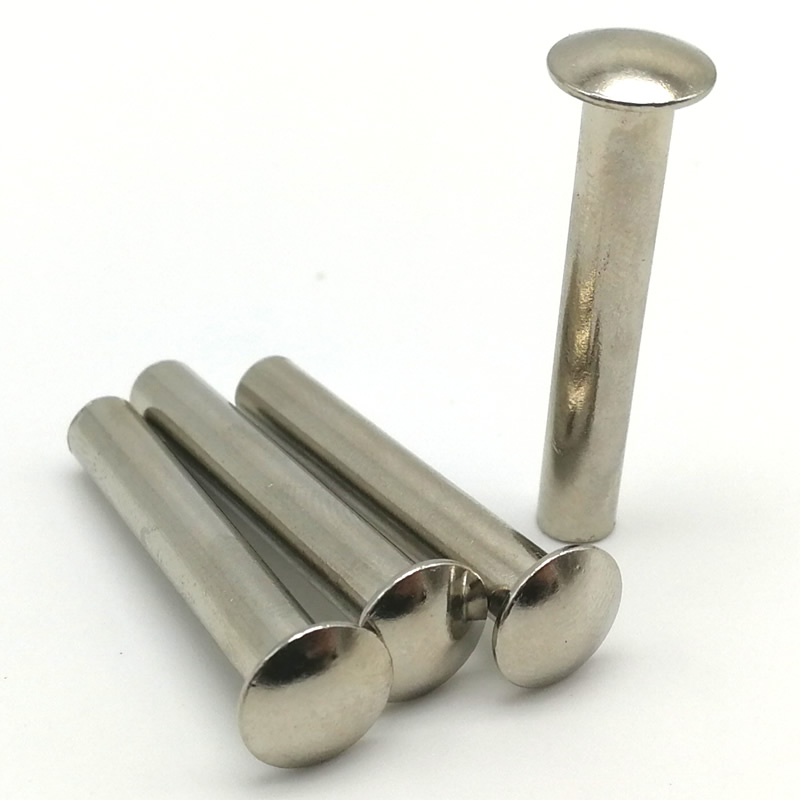

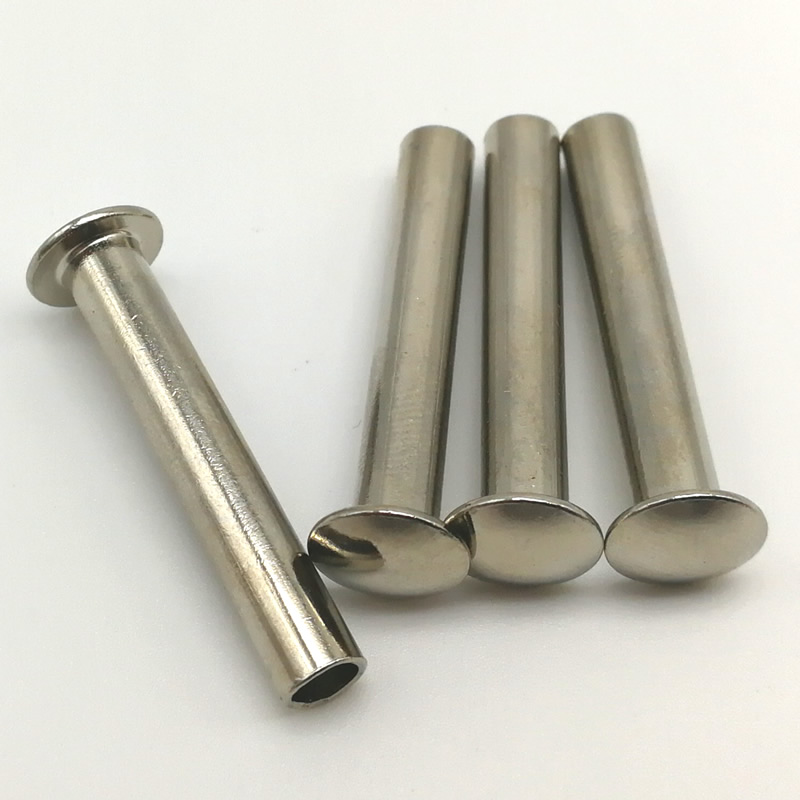

หมุดย้ำเหล็กกล้าครึ่งท่อ

เมื่อสายการผลิตของคุณต้องการความเร็ว แต่ข้อต่อยังคงต้องยึดไว้หมุดย้ำเหล็กกล้าครึ่งท่อให้ข้อได้เปรียบที่ชัดเจน ต่างจากหมุดย้ำตันที่ต้องใช้แรงสูงและอุปกรณ์หนัก การออกแบบแบบครึ่งท่อ (กลวงบางส่วนที่ส่วนท้าย) ช่วยลดแรงยึดเกาะได้ประมาณ 70% ในขณะที่ยังคงแรงเฉือนส่วนใหญ่ไว้ ผลลัพธ์ที่ได้คือตัวยึดที่ติดตั้งได้รวดเร็ว ใช้งานได้กับเครื่องมือที่เบากว่า และยังคงให้ข้อต่อที่ถาวรและเชื่อถือได้

หมุดย้ำครึ่งท่อที่ทำจากเหล็กกล้าคาร์บอนต่ำ (1008, Q195) หัวเย็นของ Nuote Metals พร้อมตัวเลือกการชุบซิงค์หรือออกไซด์สีดำ คู่มือนี้ครอบคลุมถึงข้อกำหนดทางเทคนิค กระบวนการ Cold-heading ขั้นตอนการควบคุมคุณภาพของเรา และตัวอย่างจริงหนึ่งตัวอย่างจากอุตสาหกรรมฮาร์ดแวร์

วัสดุต่างๆ ของหมุดย้ำที่เราผลิต

เราผลิตวัสดุต่างๆ ของรีเวท เช่น หมุดทองเหลือง หมุดเหล็ก หมุดสแตนเลส หมุดอลูมิเนียม และหมุดทองแดง

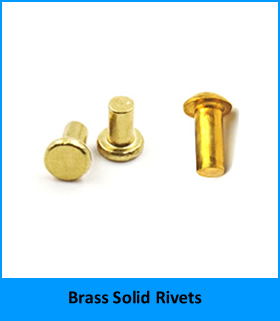

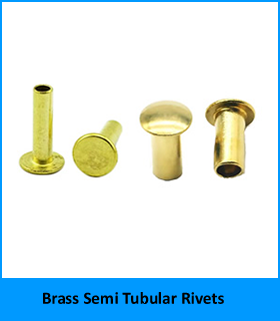

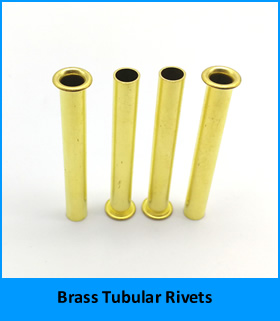

1. หมุดทองเหลือง รวมถึงหมุดย้ำทองเหลือง หมุดย้ำกึ่งท่อทองเหลือง หมุดย้ำท่อทองเหลือง

คลิก  เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับหมุดทองเหลืองของเรา

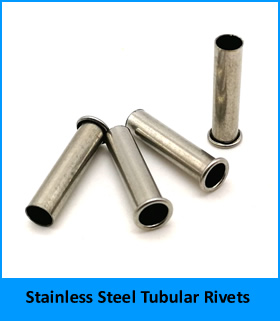

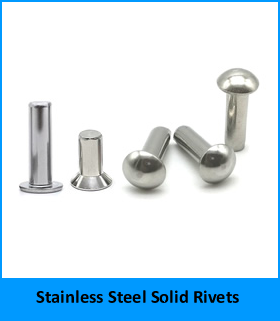

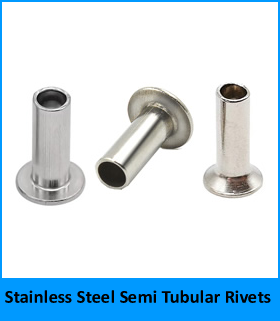

2. หมุดเหล็กสแตนเลส รวมถึงหมุดย้ำที่เป็นของแข็งสแตนเลส หมุดย้ำกึ่งท่อสแตนเลส หมุดย้ำท่อสแตนเลส

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำสแตนเลสของเราหรือไม่? เพียงแค่คลิก

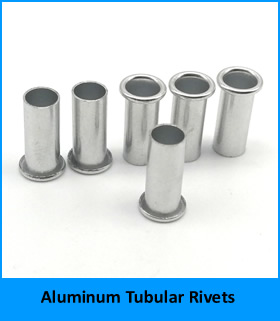

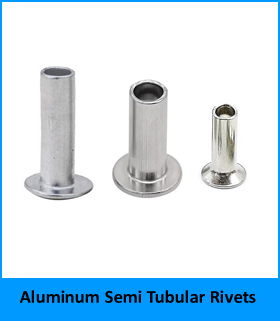

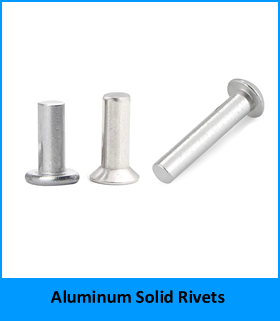

3. หมุดอลูมิเนียม รวมถึงหมุดย้ำอลูมิเนียม หมุดย้ำอลูมิเนียมกึ่งท่อ หมุดย้ำท่ออลูมิเนียม

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดอะลูมิเนียมของเรา โปรดคลิก

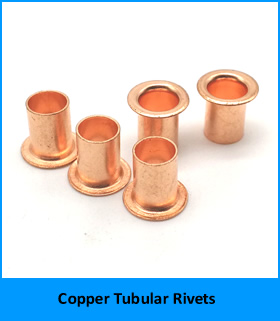

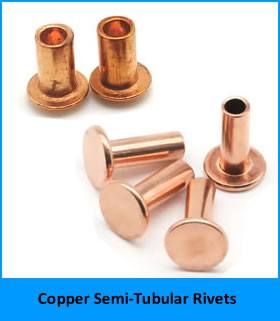

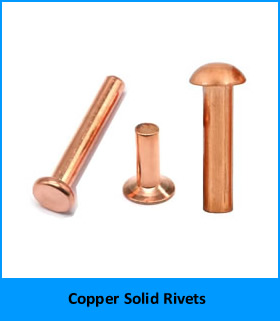

4. หมุดทองแดง รวมถึงหมุดย้ำทองแดง หมุดย้ำทองแดงกึ่งท่อ หมุดย้ำท่อทองแดง

คลิก  เพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับหมุดทองแดงของเรา

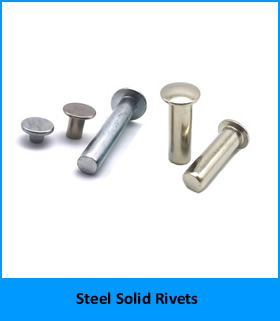

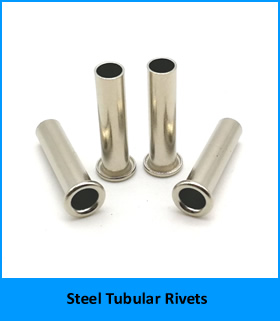

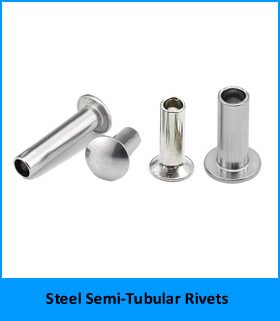

5. หมุดเหล็ก รวมถึงหมุดย้ำเหล็ก หมุดย้ำเหล็กกึ่งท่อ หมุดย้ำท่อเหล็ก

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดเหล็กของเรา กรุณาคลิก

อะไรทำให้รีเวทแบบ Half-Tubular แตกต่าง

คุณลักษณะที่กำหนดของหมุดย้ำแบบครึ่งท่อคือช่องตื้นที่ปลายส่วนท้าย โดยทั่วไปแล้วจะมีความยาวประมาณ 45–55% ของความยาวลำกล้อง ระหว่างการติดตั้ง เฉพาะผนังบางของส่วนที่กลวงนี้เท่านั้นที่ม้วนออกไปด้านนอกเพื่อยึดเกาะ สิ่งนี้แตกต่างโดยพื้นฐานจากหมุดย้ำแบบตัน โดยที่ก้านทั้งหมดจะต้องเสียรูป

สำหรับการใช้งานในอุตสาหกรรม เฟอร์นิเจอร์ ยานยนต์ และฮาร์ดแวร์ส่วนใหญ่ หมุดย้ำแบบครึ่งท่อให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้

ข้อมูลจำเพาะทางเทคนิค - ขนาดและวัสดุมาตรฐาน

เราผลิตหมุดย้ำเหล็กกล้าครึ่งท่อในรูปแบบหัวที่หลากหลายและหลากหลายขนาด ด้านล่างนี้คือขนาดที่เราสต็อกไว้บ่อยที่สุด

เกรดวัสดุ

ขนาดมาตรฐาน (หัวกลม เหล็กกล้า)

ความคลาดเคลื่อน: ก้าน ±0.05มม., เส้นผ่านศูนย์กลางหัว ±0.15มม., ความยาว ±0.15มม.

มีรูปแบบหัวให้เลือก

ข้อมูลทางกล (เหล็ก 5 มม. ตั้งเป็นแผ่นเหล็ก 2 มม.)

วิธีที่เราเลือกใช้หมุดย้ำครึ่งท่อเหล็กหัวเย็น

การขึ้นรูปเย็นเป็นกระบวนการขึ้นรูปโลหะที่อุณหภูมิห้องโดยใช้เครื่องอัดความเร็วสูงและแม่พิมพ์ที่มีความแม่นยำ สำหรับหมุดย้ำเหล็กกล้าครึ่งท่อ เราใช้หัวต่อเย็นแบบหลายสถานีที่ดำเนินการหลายอย่างในลำดับต่อเนื่องกันชุดเดียว

• การวาดลวด– ลวดเหล็กที่เข้ามาจะถูกดึงตามเส้นผ่านศูนย์กลางก้านที่แน่นอน
• ตัด– ลวดถูกตัดให้ได้ความยาวว่างที่แม่นยำสำหรับหมุดแต่ละอัน
• การตีครั้งแรก (กำลังสอง)– ช่องว่างจะอยู่ตรงกลางและยกกำลังสองในแม่พิมพ์
• การโจมตีครั้งที่สอง (มุ่งหน้า)– แม่พิมพ์คาร์ไบด์จะสร้างส่วนหัว (กลม แบน อเนกประสงค์ หรือวงรี)
• การระเบิดครั้งที่สาม (การอัดขึ้นรูปโพรง)– การชกจะสร้างช่องกึ่งกลวงที่ส่วนท้าย (45–55% ของความยาวลำกล้อง)
• ตัดแต่ง– ลบแฟลชบริเวณขอบส่วนหัวออก
• ไม้ลอย– ขจัดเศษไมโครออกและเตรียมพื้นผิวสำหรับการชุบ
• การชุบหรือการเคลือบ– ชุบซิงค์หรือแบล็คออกไซด์ตามที่กำหนด

งานขึ้นรูปเย็น-ทำให้เหล็กแข็ง เพิ่มความแข็งผิว 15-20% โดยไม่ต้องให้ความร้อนเพิ่มเติม แม่พิมพ์คาร์ไบด์ของเราได้รับการขัดเงาที่ Ra 0.1µm เพื่อให้มั่นใจถึงการก่อตัวของส่วนหัวที่ราบรื่นและความลึกของโพรงที่สม่ำเสมอ

สำหรับรายละเอียดเพิ่มเติม โปรดตรวจสอบวิดีโอด้านล่าง

กระบวนการควบคุมคุณภาพของเรา – จากวัตถุดิบไปจนถึงสายการผลิตของคุณ

เราไม่ได้พึ่งพาการสุ่มตัวอย่างเพียงอย่างเดียว หมุดย้ำเหล็กกล้าครึ่งท่อทุกชุดจะติดตามระบบการตรวจสอบแบบเป็นชั้นซึ่งจะตรวจจับปัญหาก่อนที่จะกลายเป็นปัญหา

ขั้นวัสดุที่เข้ามา

ลวดเหล็กแต่ละขดจะถูกตรวจสอบเส้นผ่านศูนย์กลาง (ไมโครมิเตอร์เลเซอร์ ±0.02 มม.) และความแข็ง (เครื่องทดสอบ Rockwell) เราปฏิเสธคอยล์ใด ๆ ที่เบี่ยงเบนไปจากช่วงที่ระบุ

การตั้งค่าและขั้นแรก

เมื่อติดตั้งเครื่องมือแล้ว หมุด 10 อันแรกจะถูกตรวจสอบภายใต้กำลังขยาย 20 เท่า เพื่อหาข้อบกพร่องที่พื้นผิว จากนั้นจึงวัดโดยใช้เครื่องเปรียบเทียบเชิงแสง เส้นผ่านศูนย์กลางของหัว ความสูงของหัว ก้าน ความยาว และความลึกของโพรงต้องตรงกับแบบร่างก่อนเริ่มการผลิต

ในระหว่างขั้นตอนการผลิต

ผู้ปฏิบัติงานดึงหมุด 5 ตัวทุกๆ 500 ชิ้น ตรวจสอบขนาดที่สำคัญด้วยคาลิปเปอร์แบบดิจิทัลและเกจ go/no-go สำหรับความลึกของโพรง การเบี่ยงเบนใดๆ ที่เกินพิกัดความเผื่อจะทำให้เกิดการกดหยุดและการปรับเครื่องมือทันที

ขั้นตอนการตรวจสอบความถูกต้อง

ทุกๆ 2,000 ชิ้น เราจะติดหมุดย้ำ 3 อันไว้ในตัวอย่างวัสดุจริงของคุณ (ความหนาและองค์ประกอบเท่ากัน) บานพับแบบม้วนได้รับการตรวจสอบความสมมาตร ความแน่น และรูปทรงที่ปราศจากรอยแตกร้าว

การทดสอบการกัดกร่อน (ถ้ามี)

สำหรับหมุดย้ำแบบชุบ ตัวอย่างจะถูกวางไว้ในห้องสเปรย์เกลือของเราตามมาตรฐาน ASTM B117 การชุบสังกะสี: ขั้นต่ำ 48–96 ชั่วโมง มีการออกใบรับรองพร้อมกับแบทช์

ขั้นตอนการเรียงลำดับขั้นสุดท้าย

หมุดย้ำทุกตัวจะผ่านเครื่องคัดแยกด้วยแสงด้วยกล้องความเร็วสูง โดยคัดแยกชิ้นส่วนที่มีเส้นผ่านศูนย์กลางส่วนหัว ความสูงของส่วนหัว ก้าน หรือความลึกของช่องไม่ถูกต้อง หลังจากการคัดแยก ตัวอย่าง AQL แบบสุ่ม (ระดับ II, 1.0) จะได้รับการตรวจสอบด้วยตนเองด้วยโปรเจ็กเตอร์โปรไฟล์และไมโครมิเตอร์

บันทึกการตรวจสอบทั้งหมด รวมถึงบันทึกการวัด ภาพถ่ายการตั้งค่าการทดสอบ และรายงานสเปรย์เกลือ จะถูกเก็บไว้เป็นเวลาห้าปีและรวมอยู่ในการจัดส่งทุกครั้ง

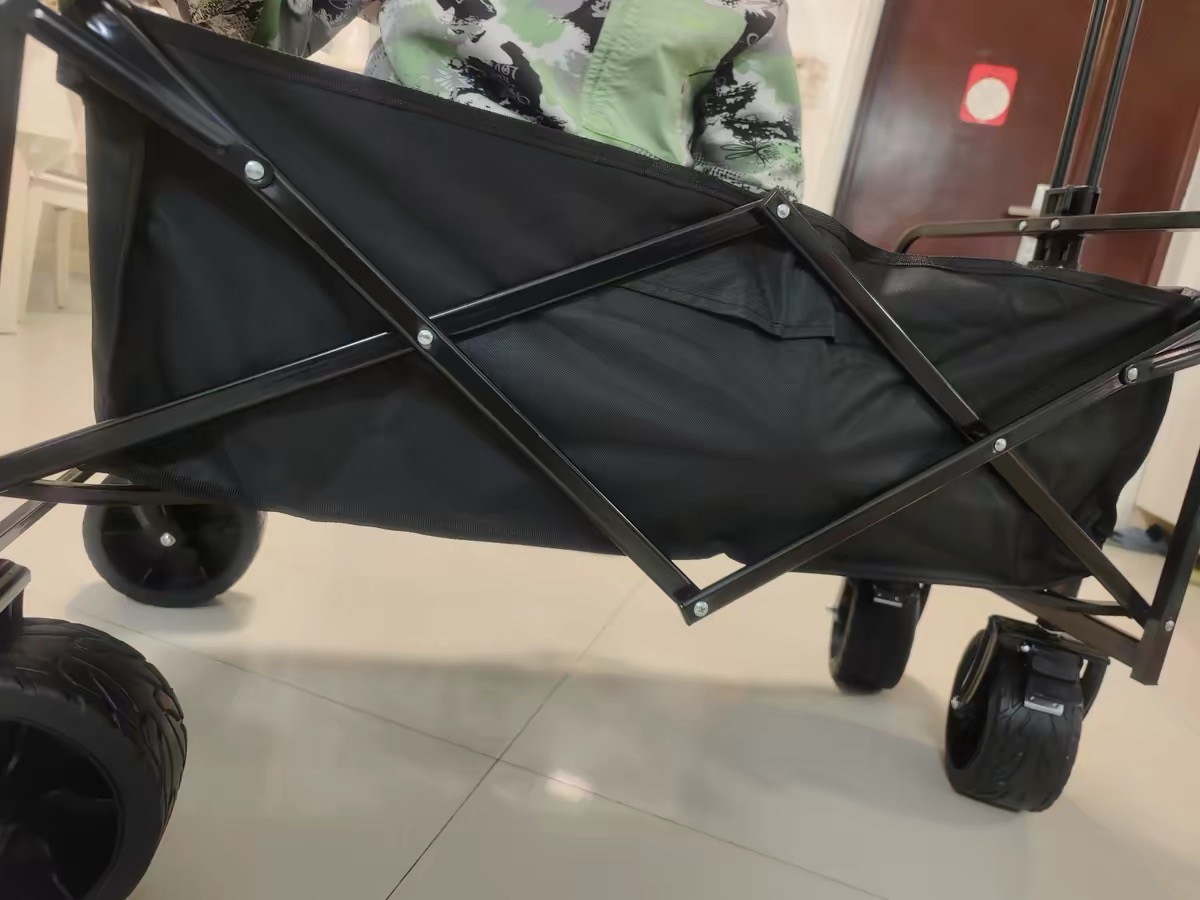

ตัวอย่างของลูกค้าจริง - ขายึดล้อรถเข็นสำหรับสวน

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำเหล็กกล้าครึ่งท่อ เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

ผู้ผลิตรถเข็นทำสวนสำหรับงานหนักจำเป็นต้องติดขายึดล้อเข้ากับโครงเหล็ก หมุดย้ำแข็งแบบเดิมต้องใช้แรงในการติดตั้ง 3.5 ตัน ซึ่งทำให้ขายึดเสียรูปเป็นครั้งคราวระหว่างการประกอบ ลูกค้ายังต้องการผิวเคลือบกันสนิมสำหรับการใช้งานกลางแจ้งอีกด้วย

Nuote Metals จัดหาหมุดย้ำครึ่งท่อที่ทำจากเหล็กกล้า - ก้าน 6 มม., หัวกลม 10 มม., ความยาวลำกล้อง 15 มม., ชุบสังกะสีสีเหลือง ช่องกึ่งกลวงลดแรงในการตั้งค่าลงเหลือ 1.6 ตัน ช่วยขจัดการเสียรูป การชุบสังกะสีสีเหลืองทำให้ทนต่อการพ่นเกลือได้นาน 96 ชั่วโมง ลูกค้าทดสอบหมุดย้ำ 500 ตัวกับรถเข็น 250 คัน หลังจากการกลิ้ง 5,000 รอบด้วยน้ำหนัก 100 กก. ไม่มีการคลายตัวหรือเป็นสนิม ตอนนี้พวกเขาสั่งซื้อหมุดย้ำเหล็กกล้าครึ่งท่อเป็นชุดจำนวน 30,000–50,000 ชิ้น

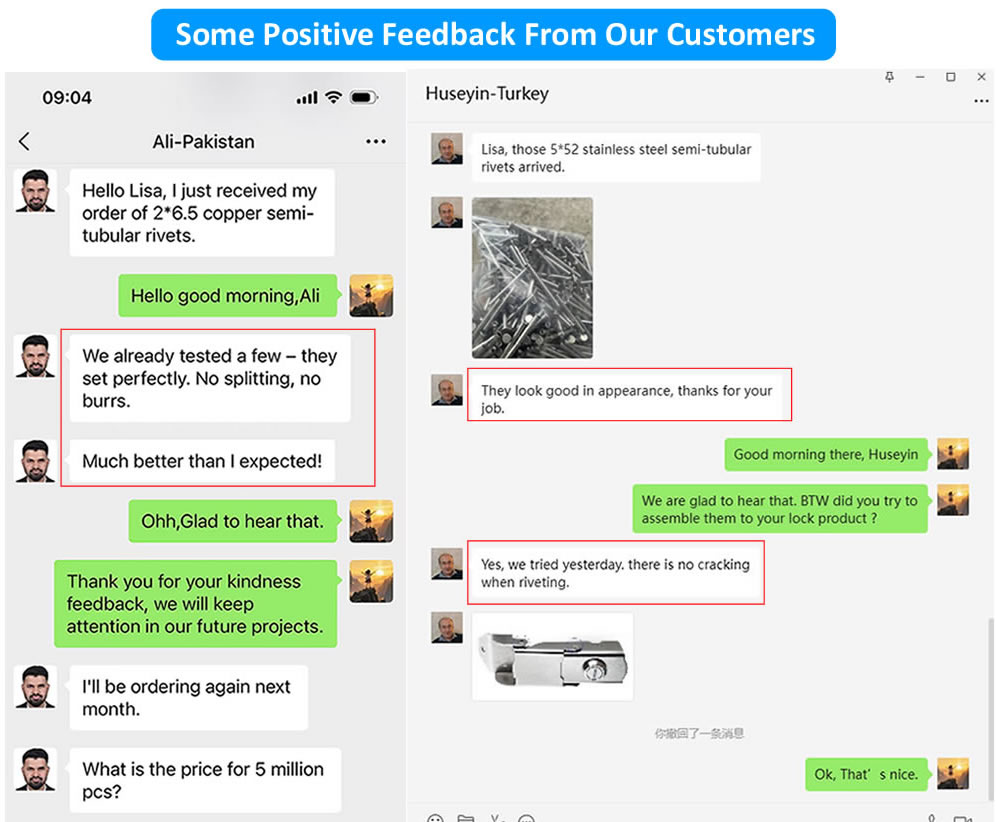

สิ่งที่ลูกค้าของเราพูด - ผลตอบรับจริง

สิ่งที่เราส่งมอบในทุกการจัดส่ง

การสั่งซื้อหมุดย้ำเหล็กกล้าครึ่งท่อแต่ละคำสั่งซื้อมาพร้อมกับแพ็คเกจเอกสารครบถ้วน:

• ใบรับรองการทดสอบโรงงาน– องค์ประกอบทางเคมีและคุณสมบัติแรงดึงจากผู้จำหน่ายคอยล์ดั้งเดิม
• รายงานมิติครั้งแรก– ค่าที่วัดได้จริงของหมุด 10 ตัวตั้งแต่เริ่มการผลิต
• บันทึกระหว่างดำเนินการ– สรุปการตรวจสอบมิติทั้งหมดที่ดำเนินการระหว่างการรัน
• รายงานการทดสอบการกอด– ภาพถ่ายและผลลัพธ์แรงดึง (หากวัดได้) จากการตั้งค่าการทดสอบบนวัสดุของคุณ
• ใบรับรองสเปรย์เกลือ– หากเป็นไปได้ แสดงชั่วโมงที่ทดสอบแล้วและสถานะผ่าน/ไม่ผ่าน
• หนังสือรับรองความสอดคล้อง– ลงนามโดยผู้จัดการ QA ของเรา สามารถตรวจสอบย้อนกลับได้เป็นชุด

Nuote Metals ได้รับการรับรองมาตรฐาน ISO 9001:2015 มีการประกาศ RoHS และ REACH ตามคำขอ

นโยบาย

ตัวอย่าง– ฟรี 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน (ลูกค้าชำระค่าขนส่ง)

สั่งทดลอง– แนะนำให้ใช้ 10,000 ชิ้นสำหรับการตรวจสอบครั้งแรก

ขั้นต่ำ– 2,000 ชิ้น (ขนาดมาตรฐาน), 10,000 ชิ้น (ถังสั่งทำพิเศษ)

เวลานำ (สต็อก)– 5–7 วันทำการ

เวลานำ (บาร์เรลแบบกำหนดเอง)– 12–15 วัน

ค่าเครื่องมือ– ไม่มีสำหรับเครื่องมือหัวกลมมาตรฐาน (ด้าม 3–8 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำเหล็กกล้าครึ่งท่อและหมุดย้ำเหล็กตัน? ฉันควรเลือกรุ่นครึ่งท่อเมื่อใด

ตอบ: ความแตกต่างพื้นฐานคือโพรงกลวงที่หาง หมุดย้ำเหล็กกล้าครึ่งท่อต้องใช้แรงยึดเพียง 25–30% ที่จำเป็นสำหรับหมุดย้ำแข็งที่มีเส้นผ่านศูนย์กลางเท่ากัน ทำให้ติดตั้งได้เร็วยิ่งขึ้นและนุ่มนวลกับวัสดุโดยรอบ หมุดย้ำมีแรงเฉือนสูงกว่าเล็กน้อย แต่ต้องใช้อุปกรณ์หนักและใช้เวลามากกว่า สำหรับการใช้งานทางอุตสาหกรรม เฟอร์นิเจอร์ ยานยนต์ และฮาร์ดแวร์ส่วนใหญ่ รวมถึงกล่องรถเข็นสำหรับทำสวนด้านบน หมุดย้ำแบบครึ่งท่อให้ความแข็งแกร่งเพียงพอในขณะเดียวกันก็รักษาประสิทธิภาพการผลิตไว้ เลือกหมุดย้ำแบบตันสำหรับการรับน้ำหนักเชิงโครงสร้างที่รุนแรงเท่านั้น โดยให้ความสำคัญกับแรงเฉือนสูงสุดเท่านั้น

คำถามที่ 2: หมุดเหล็กแบบครึ่งท่อสามารถใช้กลางแจ้งโดยไม่เกิดสนิมได้หรือไม่?

ตอบ: ใช่ ด้วยการจบสกอร์ที่ถูกต้อง หมุดเหล็กคาร์บอนต่ำมาตรฐานของเรามีจำหน่ายพร้อมการชุบสังกะสี (ใส สีน้ำเงิน หรือสีเหลือง) ซึ่งทนต่อละอองเกลือได้นาน 48–96 ชั่วโมง ซึ่งเพียงพอสำหรับฝน ความชื้น และความชื้นเป็นครั้งคราว สำหรับกล่องรถเข็นในสวน เลือกการชุบสังกะสีสีเหลืองเนื่องจากสมดุลของความต้านทานการกัดกร่อนและราคา สำหรับสภาพแวดล้อมกลางแจ้งหรือชายฝั่งที่มีความต้องการมากขึ้น เราขอแนะนำให้เปลี่ยนไปใช้หมุดย้ำครึ่งท่อสแตนเลส (304 หรือ 316) ซึ่งให้การป้องกันสเปรย์เกลือได้นานกว่า 200–1,000+ ชั่วโมง

คำถามที่ 3: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำเหล็กกล้าครึ่งท่อได้อย่างไร

ตอบ: เลือกความยาวลำกล้องให้ยาวกว่าความหนาของปึกวัสดุทั้งหมดของคุณ 1.5–2.0 มม. ตัวอย่างเช่น หากคุณเชื่อมแผ่นเหล็กขนาด 2 มม. สองแผ่น (รวม 4 มม.) ให้เลือกความยาวลำกล้อง 5.5–6.0 มม. ความยาวพิเศษนี้ทำให้มีวัสดุเพียงพอสำหรับส่วนกลวงที่จะม้วนออกด้านนอกและยึดแน่นโดยไม่หลุดจากด้านล่าง หากลำกล้องสั้นเกินไป การยึดเกาะจะอ่อนลง นานเกินไปถังอาจยุบได้ ส่งความหนาของปึกวัสดุของคุณมาให้เรา แล้วเราจะแนะนำความยาวลำกล้องที่แน่นอน

ขอใบเสนอราคา – บอกเราว่าคุณต้องการอะไร

เราเข้าใจดีว่าการประกอบแต่ละครั้งมีความแตกต่างกัน แทนที่จะขอให้คุณปรับผลิตภัณฑ์มาตรฐานให้เข้ากับการออกแบบของคุณ เราต้องการเริ่มต้นด้วยความต้องการของคุณ

เพื่อรับใบเสนอราคาที่แน่ชัดสำหรับหมุดย้ำเหล็กกล้าครึ่งท่อโปรดระบุข้อมูลต่อไปนี้:

• เส้นผ่านศูนย์กลางก้าน (มม.)
• รูปแบบศีรษะ (กลม / แบน / สากล / วงรี)
• ความยาวลำกล้อง (มม.) – หรือความหนาปึกวัสดุทั้งหมดของคุณ
• เกรดวัสดุ (คาร์บอนต่ำ / คาร์บอนปานกลาง)
• เสร็จสิ้น (ชุบสังกะสีใส / น้ำเงิน / เหลือง / ดำออกไซด์ / ฟอสเฟต)
• ปริมาณโดยประมาณต่อปี

คุณยังสามารถแนบภาพวาด รูปภาพหมุดปัจจุบันของคุณ หรือชิ้นส่วนตัวอย่างได้ด้วย เราจะตอบกลับภายใน 24 ชั่วโมงด้วย:

• ค่าเครื่องมือ (ถ้ามี) – ยกเว้นสำหรับขนาดมาตรฐาน
• ราคาต่อชิ้นขึ้นอยู่กับปริมาณประจำปีของคุณ
• เวลานำสำหรับตัวอย่างแรกและการผลิตจำนวนมาก
• นโยบายตัวอย่างฟรี – 20–50 ชิ้นสำหรับขนาดสต็อกมาตรฐาน

ส่ง RFQ ของคุณไปที่ Nuote Metals วันนี้ ไม่มีความกดดัน ไม่มีข้อผูกมัด เป็นเพียงใบเสนอราคาที่ชัดเจนและแข่งขันได้
