รีเวทแบบครึ่งท่อหัวแบน

เมื่อข้อต่อต้องการพื้นผิวเรียบอย่างสมบูรณ์แบบโดยไม่มีหัวหมุดย้ำยื่นออกมา หมุดย้ำแบบครึ่งท่อหัวแบนจึงกลายเป็นตัวเลือกตัวยึด ส่วนประกอบเหล่านี้ผสมผสานความสวยงามแบบ low-profile ของหัวเทเปอร์จมเข้ากับประสิทธิภาพการติดตั้งแบบปลายกลวง

นูเต้ เมทัลส์ได้ผลิตตัวยึดที่มีความแม่นยำมานานกว่าสองทศวรรษ หมุดย้ำแบบครึ่งท่อหัวแบนของเราให้บริการแก่อุตสาหกรรมที่พื้นผิวเรียบเป็นสิ่งสำคัญ ตั้งแต่แผงภายในเครื่องบินไปจนถึงกล่องอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและงานโลหะทางสถาปัตยกรรม

หมุดย้ำแบบท่อครึ่งหัวแบนคืออะไร?

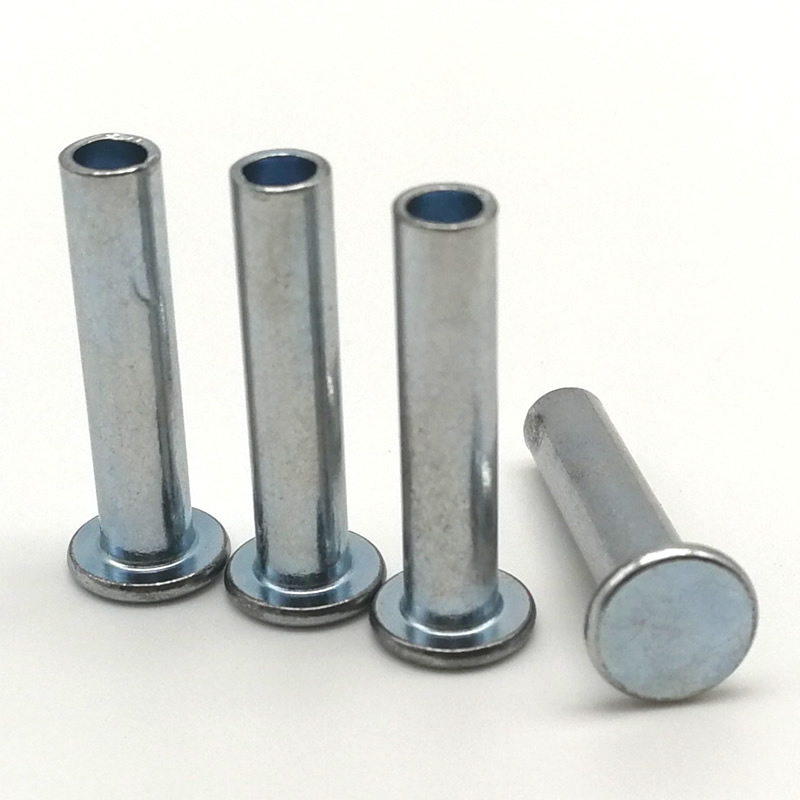

หมุดย้ำแบบครึ่งท่อหัวแบนมีช่องกลวงตื้นที่ปลายส่วนท้าย (โดยทั่วไปคือ 30–50% ของความยาวก้าน) และหัวแบนโปรไฟล์ต่ำที่ฝั่งตรงข้าม คำว่า "ครึ่งท่อ" บ่งบอกว่าความลึกของกลวงอยู่ที่ประมาณครึ่งหนึ่งของความยาวก้านทั้งหมด

ลักษณะที่กำหนดของหมุดย้ำครึ่งท่อหัวแบนคือเรขาคณิตของศีรษะ ต่างจากหัวรูปไข่หรือหัวกลมที่ภูมิใจกับพื้นผิว หัวแบนจะอยู่ในระนาบเดียวกับหรือต่ำกว่าพื้นผิววัสดุเล็กน้อยเมื่อติดตั้งอย่างเหมาะสม

การออกแบบนี้มีข้อดีที่แตกต่างกันสามประการ:

พื้นผิวด้านนอกเรียบไม่มีจุดกีดขวาง

แรงในการตั้งค่าต่ำกว่าเมื่อเทียบกับหมุดย้ำตัน (โดยทั่วไปคือ 25–30% ของแรงหมุดย้ำแข็ง)

ควบคุมการเสียรูปของวัสดุในระหว่างการจับยึด

ดูวิธีที่เราสร้างหมุดย้ำผ่านวิดีโอด้านล่าง

หมุดย้ำชนิดต่างๆ ที่ผลิตโดย นูเต้ เมทัลส์

นูเต้ เมทัลส์ผลิตหมุดย้ำที่มีหัวหลายประเภท เช่น หมุดย้ำหัวแบน หมุดย้ำหัวกลม หมุดย้ำหัวเทเปอร์ หมุดย้ำหัวทรัส หมุดย้ำหัวเห็ด เป็นต้น

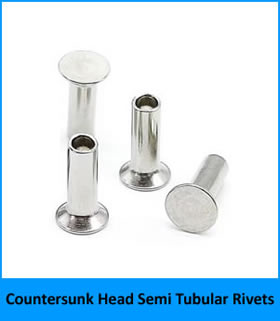

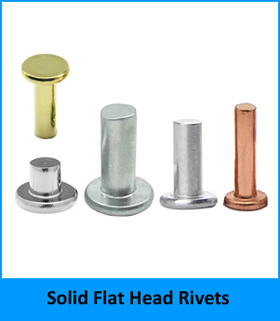

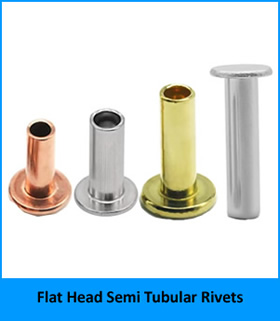

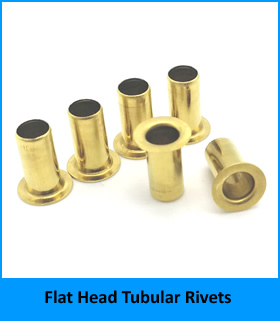

1. หมุดย้ำหัวแบน รวมถึงหมุดย้ำหัวแบน หมุดย้ำกึ่งท่อหัวแบน หมุดย้ำหัวแบน

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวแบนของเราหรือไม่? เพียงแค่คลิก

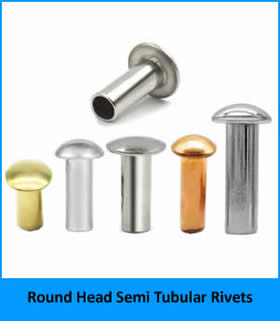

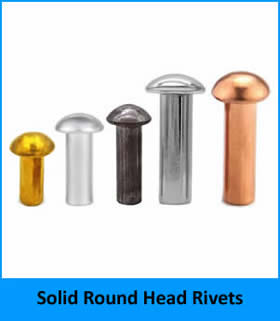

2. หมุดย้ำหัวกลม รวมถึงหมุดย้ำหัวกลมและหมุดย้ำกึ่งท่อหัวกลม

คลิก  เพื่อทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวกลมของเรา

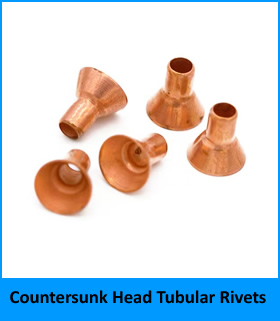

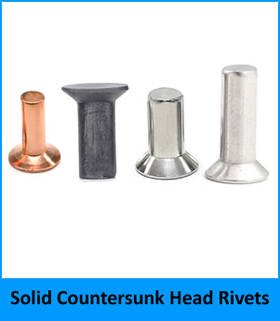

3. หมุดย้ำหัวเทเปอร์ รวมถึงหมุดย้ำหัวเทเปอร์ หมุดย้ำกึ่งท่อหัวเทเปอร์ หมุดย้ำท่อหัวเทเปอร์

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับรีเวทหัวเทเปอร์ กรุณาคลิก

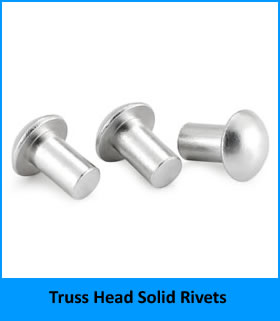

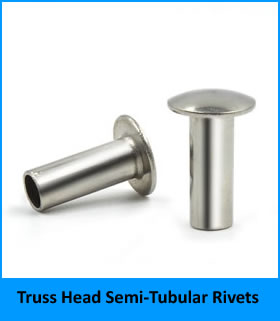

4. หมุดย้ำหัวทรัส รวมถึงหมุดย้ำหัวทรัสและหมุดย้ำกึ่งท่อหัวทรัส

ต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวทรัสหรือไม่? เพียงแค่คลิก

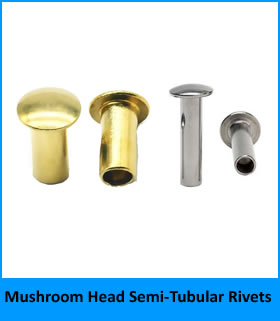

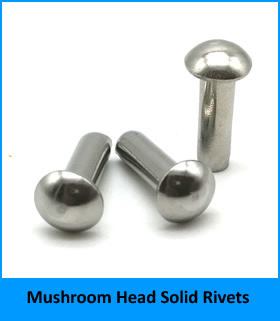

5. หมุดย้ำหัวเห็ด รวมถึงหมุดย้ำหัวเห็ด และหมุดย้ำหัวเห็ดกึ่งท่อ

คลิก  เพื่อดูรายละเอียดเพิ่มเติมเกี่ยวกับหมุดหัวเห็ดของเรา

เหตุใดจึงเลือกรีเวทแบบครึ่งท่อหัวแบนมากกว่าตัวยึดชนิดอื่น

ก่อนที่จะตรวจสอบข้อกำหนดทางเทคนิค ให้พิจารณาว่า Nuote Metals แนะนำให้ใช้หมุดย้ำแบบครึ่งท่อหัวแบนแทนทางเลือกอื่น:

พื้นผิวผลิตภัณฑ์ที่มองเห็นได้ซึ่งรูปลักษณ์ภายนอกมีความสำคัญ (สินค้าอุปโภคบริโภค เฟอร์นิเจอร์ อุปกรณ์ตกแต่งภายในรถยนต์)

การใช้งานตามหลักอากาศพลศาสตร์หรืออุทกพลศาสตร์ที่หัวที่ยื่นออกมาทำให้เกิดการลาก

พื้นผิวสัมผัสแบบเลื่อนหรือกลิ้งซึ่งการยกศีรษะขึ้นอาจรบกวนการเคลื่อนไหว

วัสดุบางที่ไม่สามารถทนทานต่อแรงเซ็ตตัวสูงของหมุดย้ำตันได้

สภาพแวดล้อมการผลิตจำนวนมากที่ต้องการการติดตั้งที่รวดเร็วและสม่ำเสมอ

เปรียบเทียบกับรูปแบบหัวรีเวทอื่นๆ

พารามิเตอร์ผลิตภัณฑ์โดยละเอียดของหมุดย้ำท่อครึ่งหัวแบนของ นูเต้ เมทัลส์

หมุดย้ำครึ่งท่อหัวแบนทั้งหมดจาก Nuote Metals ผลิตจากเหล็กกล้าคาร์บอนต่ำหรืออะลูมิเนียม ขึ้นอยู่กับข้อกำหนดการใช้งาน หัวแบนได้รับการออกแบบให้มีขนาดหัวเทเปอร์จมมาตรฐาน ISO 7823 ทำให้มั่นใจได้ว่าสามารถใช้งานร่วมกับเครื่องมือเคาเตอร์ซิงค์มาตรฐานได้

ข้อมูลจำเพาะของวัสดุ

ขนาดมาตรฐาน

นูเต้ เมทัลส์ผลิตหมุดย้ำครึ่งท่อหัวแบนในช่วงขนาดมาตรฐานต่อไปนี้ มิติข้อมูลที่กำหนดเองมีให้บริการตามคำขอ

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ± 0.05 มม. เส้นผ่านศูนย์กลางหัว ± 0.1 มม. ความยาวโดยรวม ± 0.15 มม. ความลึกของรูกลวงคือประมาณ 50% ของความยาวลำกล้องสำหรับหมุดย้ำครึ่งท่อมาตรฐาน

ข้อมูลประสิทธิภาพทางกล (เหล็ก เส้นผ่านศูนย์กลาง 3 มม.)

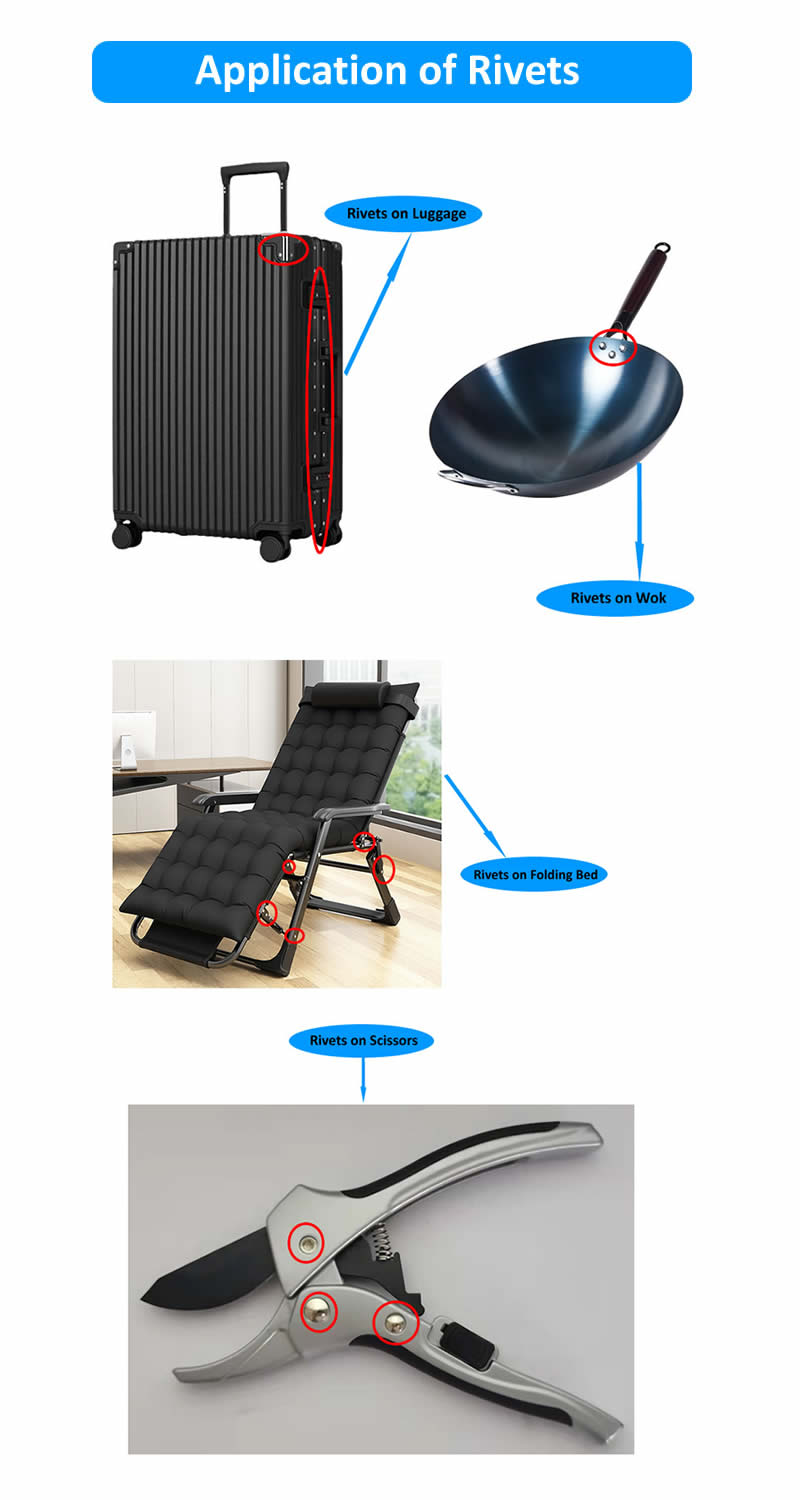

ตัวอย่างของลูกค้ารายหนึ่ง – สลักล็อคกล่องท้ายรถจักรยานยนต์

นี่เป็นหนึ่งในการใช้งานหลายอย่างสำหรับหมุดย้ำครึ่งท่อหัวแบน เรารวมไว้เพื่อแสดงการใช้งานจริง ไม่ใช่เพื่อแนะนำข้อจำกัด

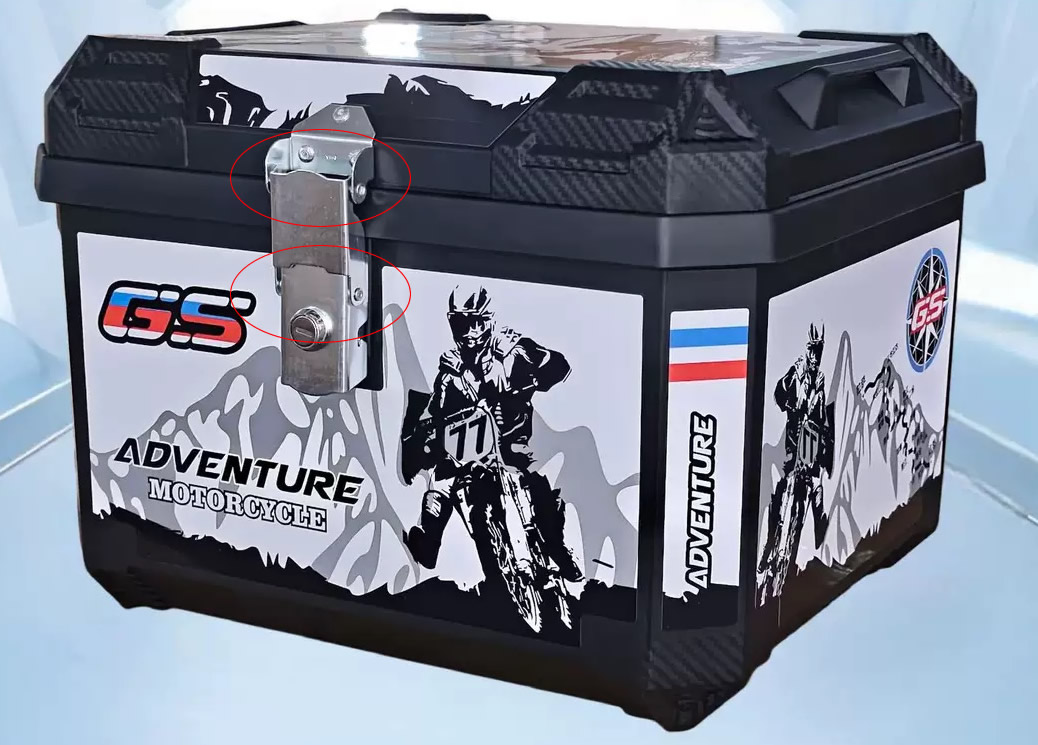

ผู้ผลิตกระเป๋าเดินทางสำหรับมอเตอร์ไซค์ (กล่องท้ายรถและกล่องด้านข้าง) จำเป็นต้องติดสลักล็อคโลหะเข้ากับแผ่นรองหลังพลาสติก ABS สลักต้องใช้หมุดย้ำที่มีส่วนหัวต่ำมาก ระยะห่างระหว่างสลักและผนังด้านในของตัวเรือนมีเพียง 1.2 มม. หัวกลมก็จะขูด หัวเทเปอร์จะต้องมีการดัดแปลงแม่พิมพ์ซึ่งมีราคาแพง ลูกค้ายังต้องการความต้านทานการกัดกร่อน เนื่องจากเคสนี้ถูกใช้ในสายฝนและเกลือบนถนน

นูเต้ เมทัลส์จัดให้สองรุ่นหมุดย้ำครึ่งท่อหัวแบนขึ้นอยู่กับข้อกำหนดด้านต้นทุนและประสิทธิภาพของลูกค้า:

สแตนเลส304– สำหรับเคสระดับพรีเมียมที่จำหน่ายในตลาดชายฝั่งหรือตลาดที่มีความชื้นสูง ผิวเคลือบพาสซีฟ สเปรย์เกลือ 500 ชั่วโมง

เหล็กคาร์บอนพร้อมชุบนิกเกิล– สำหรับกรณีมาตรฐาน ให้สเปรย์เกลือนาน 96 ชั่วโมงด้วยต้นทุนที่ต่ำกว่า การชุบนิกเกิลยังเข้ากันกับฮาร์ดแวร์สลักสีเงินอีกด้วย

ทั้งสองรุ่นใช้ขนาดเดียวกัน: ก้าน 4 มม., หัวแบน 8 มม. (ความสูงของหัว 1.0 มม.), ความยาวลำกล้อง 7 มม. หัวแบนต่ำช่วยล้างช่องว่าง 1.2 มม. ช่องกึ่งกลวงช่วยให้กดเบาๆ เข้ากับ ABS โดยไม่ทำให้พลาสติกแตกร้าว

ขั้นแรกลูกค้าสั่งซื้อหมุดย้ำ 10,000 ชิ้น (สเตนเลสผสมและเหล็กกล้า) เพื่อตรวจสอบความถูกต้อง หลังจากการประกอบและการทดสอบภาคสนามกับเคสชั้นนำ 500 เคส ไม่พบความล้มเหลวใดๆ คำสั่งซื้อประจำปีครั้งต่อไปมีตั้งแต่ 50,000 ถึง 100,000 ชิ้น ปัจจุบันผู้ผลิตใช้หมุดย้ำแบบครึ่งท่อหัวแบนกับกล่องตัวบนทุกรุ่น และยังได้นำหมุดเหล่านี้มาใช้กับสลักกล่องสัมภาระด้านข้างด้วย

ออตฮอิตาติveness ผ่านการปฏิบัติตาม

หมุดย้ำครึ่งท่อหัวแบนของเราผลิตขึ้นเพื่อ:

ANSI/ASME B18.1.2 (หมุดย้ำแข็งขนาดเล็ก – ใช้ขนาดหัวเทเปอร์จม)

ISO 14581 (หมุดย้ำหัวแบนเทเปอร์จม)

ระบบการจัดการคุณภาพ ISO 9001:2015

การปฏิบัติตาม RoHS สำหรับการใช้งานด้านอิเล็กทรอนิกส์

คู่มือการติดตั้งหมุดย้ำครึ่งท่อหัวแบน

การติดตั้งหมุดย้ำครึ่งท่อหัวแบนอย่างเหมาะสมต้องให้ความสนใจในการเตรียมเคาเตอร์ซิงค์ ทำตามขั้นตอนเหล่านี้จาก Nuote Metals:

การเตรียมการก่อนการติดตั้ง

ดอกเคาเตอร์ซิงค์รูด้านบนโดยใช้สว่านหรือดอกเคาเตอร์ซิงค์ที่ตรงกับมุมหัวหมุดย้ำ (90° หรือ 100°)

ความลึกของเคาเตอร์ซิงค์เพื่อให้หัวรีเวทอยู่ใต้พื้นผิววัสดุ 0.05–0.10 มม.

เจาะรูทะลุถึงเส้นผ่านศูนย์กลาง = เส้นผ่านศูนย์กลางด้าม + 0.25 มม. (0.010″)

ลบเสี้ยนทั้งสองด้านของรูเพื่อให้แน่ใจว่าการสอดหมุดย้ำเป็นไปอย่างราบรื่น

วิธีการติดตั้ง

วิธีที่ 1 - เครื่องตั้งค่าหมุดย้ำแบบแมนนวลพร้อมแม่พิมพ์แบบเรียบ

สอดหมุดย้ำผ่านรูที่เตรียมไว้ (หัวเข้าด้านเคาเตอร์)

วางตัวเซ็ตหน้าแบนไว้บนหางกลวง

ใช้ค้อนตีตัวเซ็ตเพื่อม้วนหางออกไปด้านนอก

หยุดเมื่อหางแบนราบและกอดกัน

วิธีที่ 2 – เครื่องอัดลม (แนะนำสำหรับการผลิต)

ใช้เครื่องตอกหมุดย้ำพร้อมทั่งตีแบนและตัวตั้งระยะลึกที่ปรับได้

ใช้แรงกดที่ควบคุมจนกว่าหางกลวงจะขยายออกจนสุด

ตรวจสอบว่าศีรษะอยู่ในแนวเดียวกับหรืออยู่ใต้พื้นผิว

วิธีที่ 3 - การตอกย้ำวงโคจร (สำหรับการประกอบที่ละเอียดอ่อน)

สำหรับอุปกรณ์อิเล็กทรอนิกส์หรือวัสดุบาง การตอกย้ำวงโคจร (สปิน) จะใช้แรงในแนวรัศมีต่ำ

วิธีการนี้จะช่วยลดความเครียดของวัสดุและป้องกันความเสียหายที่ศีรษะ

การตรวจสอบหลังการติดตั้ง

ใช้นิ้วลากไปบนหัวหมุดย้ำ ซึ่งไม่ควรจับหรือยื่นออกมา

ตรวจสอบหางที่รัดไว้ – ควรจะสม่ำเสมอโดยไม่มีรอยแตก

ทำการทดสอบแรงดึงบนหมุดตัวอย่างเพื่อตรวจสอบความแข็งแรงของการยึดเกาะ

คำถามที่พบบ่อยเกี่ยวกับหมุดย้ำแบบครึ่งท่อหัวแบน

ด้านล่างนี้คือคำถามทางเทคนิคที่พบบ่อยที่สุดที่ได้รับจากนูเต้ เมทัลส์เกี่ยวกับหมุดย้ำครึ่งท่อหัวแบน

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำหัวแบนครึ่งท่อและหมุดย้ำหัวแบนแข็งมาตรฐาน? เหตุใดฉันจึงเลือกรุ่น Half Tubular

ตอบ: ความแตกต่างพื้นฐานคือช่องกลวงที่ส่วนท้ายของหมุดย้ำครึ่งท่อหัวแบน หมุดย้ำหัวแบนแข็งไม่มีโพรงและต้องใช้แรงอัดสูง (โดยใช้เหล็กกันโคลงหรือปืนย้ำหมุด) เพื่อสร้างส่วนท้าย หมุดย้ำแบบครึ่งท่อต้องใช้แรงยึดน้อยกว่าประมาณ 70–75% เนื่องจากมีเพียงผนังบางของส่วนกลวงเท่านั้นที่ต้องม้วนออกด้านนอก แรงที่ลดลงนี้ส่งผลให้การติดตั้งเร็วขึ้น ลดความเมื่อยล้าของผู้ปฏิบัติงาน และความเสี่ยงน้อยลงในการเปลี่ยนรูปวัสดุที่บางหรือละเอียดอ่อน นอกจากนี้ หมุดย้ำแบบท่อครึ่งยังให้การยึดเกาะที่สม่ำเสมอมากขึ้นในการผลิตจำนวนมาก เนื่องจากสามารถคาดเดาการเคลื่อนที่ของวัสดุได้ Nuote Metals ขอแนะนำให้ใช้หมุดย้ำครึ่งท่อหัวแบนสำหรับการใช้งานใดๆ ที่การประกอบประกอบด้วยโลหะแผ่นบาง (ต่ำกว่า 2 มม.) พลาสติก หรือวัสดุผสม หมุดย้ำแข็งยังคงเป็นที่นิยมสำหรับการรับน้ำหนักทางโครงสร้างที่รุนแรง โดยที่ความแข็งแรงรับแรงเฉือนสูงสุดเป็นสิ่งสำคัญอันดับแรกเท่านั้น

คำถามที่ 2: ฉันจะเลือกความยาวลำกล้องที่ถูกต้องสำหรับหมุดย้ำครึ่งท่อหัวแบนได้อย่างไร ในเมื่อความหนาของปึกวัสดุแตกต่างกันไปในแต่ละชุดประกอบ

ตอบ: นี่เป็นความท้าทายทั่วไปในการประกอบชิ้นส่วนที่มีชั้นวัสดุแบบขั้นบันไดหรือแบบเรียว ความยาวลำกล้องของหมุดย้ำครึ่งท่อหัวแบนต้องเพียงพอที่จะขยายผ่านส่วนที่หนาที่สุดของปึกวัสดุ บวกเพิ่มอีก 1.0–1.5 มม. สำหรับการยึดเกาะ สำหรับความหนาที่เปลี่ยนแปลงได้ Nuote Metals ขอแนะนำวิธีใดวิธีหนึ่งจากสองวิธี ขั้นแรก ให้ใช้กองวัสดุที่หนาที่สุดเพื่อกำหนดความยาวลำกล้อง หมุดย้ำจะยังคงทำงานในส่วนที่บางกว่า แม้ว่าการยึดจะสูงกว่าเล็กน้อยก็ตาม ประการที่สอง สำหรับการเปลี่ยนแปลงความหนาอย่างมีนัยสำคัญ (ความแตกต่างมากกว่า 2 มม.) ให้ลองใช้หมุดที่มีความยาวต่างกันสองอันในโซนต่างๆ ของชุดประกอบ ความคลาดเคลื่อนในการผลิตมาตรฐานของเราทำให้ความยาวลำกล้องเปลี่ยนแปลงได้ ±0.15 มม. ซึ่งรองรับการเปลี่ยนแปลงการผลิตตามปกติ สำหรับกรณีที่รุนแรง Nuote Metals นำเสนอการออกแบบกระบอกแบบขั้นบันไดซึ่งมีความลึกของรูกลวงแตกต่างกันไปตามด้าม - ติดต่อทีมเทคนิคของเราสำหรับวิศวกรรมตามสั่ง

คำถามที่ 3: สามารถใช้หมุดย้ำแบบครึ่งท่อแบบหัวแบนในการใช้งานแบบตาบอดโดยที่ฉันไม่สามารถเข้าถึงด้านท้ายได้หลังจากประกอบแล้วหรือไม่

ตอบ: ไม่ ตามคำนิยามแล้ว หมุดย้ำครึ่งท่อหัวแบนจำเป็นต้องเข้าถึงทั้งสองด้านของชุดประกอบ หัวติดตั้งมาจากด้านหนึ่ง และต้องสามารถเข้าถึงส่วนหางได้เพื่อใช้เครื่องมือติดตั้ง (ค้อน เครื่องตอก หรือเครื่องตอกหมุดออร์บิทัล) สำหรับการใช้งานแบบตาบอดที่สามารถเข้าถึงได้เพียงด้านเดียว Nuote Metals แนะนำให้ใช้หมุดย้ำ (หรือที่เรียกว่าหมุดย้ำ) หรือหมุดเจาะตัวเอง อย่างไรก็ตาม หากคุณมีข้อกำหนดเกี่ยวกับหัวแบนในการใช้งานแบบตาบอด ลองพิจารณาหมุดย้ำแบบหัวแบนของเรา (แบบดึงพร้อมหัวเทเปอร์) ซึ่งเป็นผลิตภัณฑ์ในตระกูลอื่นแต่มีผิวเคลือบเรียบที่คล้ายกัน ติดต่อ Nuote Metals เพื่อสอบถามข้อจำกัดในการเข้าถึงของคุณ แล้วเราจะแนะนำประเภทตัวยึดที่เหมาะสม

คำถามที่ 4: มุมของส่วนหัว (90° กับ 100°) ส่งผลต่อประสิทธิภาพของหมุดย้ำครึ่งท่อหัวแบนอย่างไร

ตอบ: มุมส่วนหัวจะกำหนดว่าหมุดย้ำจะเข้าไปในรูเทเปอร์จมอย่างไร Nuote Metals ผลิตหมุดย้ำครึ่งท่อหัวแบนที่มีมุมหัว 90° หรือ 100° หัว 90° เป็นมาตรฐานแบบดั้งเดิมสำหรับตัวยึดระบบนิ้ว และยังคงพบเห็นได้ทั่วไปในการใช้งานทางอุตสาหกรรมในอเมริกาเหนือ หัวเจาะ 100° ถูกกำหนดโดย ISO และมาตรฐานการบินและอวกาศ (เช่น หมุดย้ำ NAS) และให้ดอกเคาเตอร์ซิงค์ที่ตื้นกว่าเล็กน้อย ซึ่งช่วยลดความเข้มข้นของความเค้นรอบๆ รู สำหรับการใช้งานทั่วไปส่วนใหญ่ มุมทั้งสองจะทำงานเหมือนกันหากเครื่องมือเคาเตอร์ซิงค์ตรงกับมุมหัวรีเวท กฎสำคัญคือ: อย่าผสมมุม หมุดย้ำ 100° ในเคาเตอร์ซิงค์ 90° จะรู้สึกภาคภูมิใจกับพื้นผิว หมุดย้ำ 90° ในเคาเตอร์ซิงค์ 100° จะอยู่ใต้พื้นผิว แต่อาจโยกหรือติดตั้งไม่ถูกต้อง Nuote Metals ทำเครื่องหมายมุมส่วนหัวบนบรรจุภัณฑ์และใบรับรองของผลิตภัณฑ์ทั้งหมดอย่างชัดเจน เมื่อมีข้อสงสัย ให้ขอตัวอย่างเพื่อตรวจสอบความพอดี

เหตุใดจึงต้องร่วมมือกับ Nuote Metals สำหรับรีเวทแบบครึ่งท่อหัวแบน

การเลือกซัพพลายเออร์ที่เหมาะสมทำให้มั่นใจได้ว่ารูปทรงของส่วนหัวจะสม่ำเสมอ การรัดที่เชื่อถือได้ และราคาที่แข่งขันได้ ข้อเสนอของ Nuote Metals:

ความพร้อมของสต็อก:มีขนาดทั่วไปมากกว่า 3,000 ขนาดในสินค้าคงคลัง (เหล็กและอะลูมิเนียม)

การผลิตแบบกำหนดเอง:เครื่องมือสำหรับเส้นผ่านศูนย์กลาง มุมหัว หรือความลึกกลวงที่ไม่ได้มาตรฐาน

การแข่งขันขั้นต่ำ:10,000 ชิ้นสำหรับขนาดมาตรฐาน 50,000 ชิ้นสำหรับขนาดที่กำหนดเอง

ตัวอย่างฟรี:มีจำหน่ายสำหรับขนาดสต๊อก (ลูกค้าชำระค่าขนส่ง)

การสนับสนุนทางเทคนิค:คำแนะนำในการติดตั้ง คำแนะนำการตั้งค่าเครื่องมือ และการแก้ไขปัญหา

การจัดส่งสินค้าทั่วโลก:การสนับสนุนด้านลอจิสติกส์ไปยังอเมริกาเหนือ ยุโรป เอเชียแปซิฟิก และอเมริกาใต้

การตรวจสอบ 100%:ทุกชุดได้รับการตรวจสอบก่อนจัดส่งพร้อมตัวอย่างที่เก็บไว้

ติดต่อ Nuote Metals วันนี้เพื่อขอชุดตัวอย่าง การเขียนแบบบอกขนาด หรือใบเสนอราคาสำหรับการตอกหมุดครึ่งท่อแบบหัวแบน
