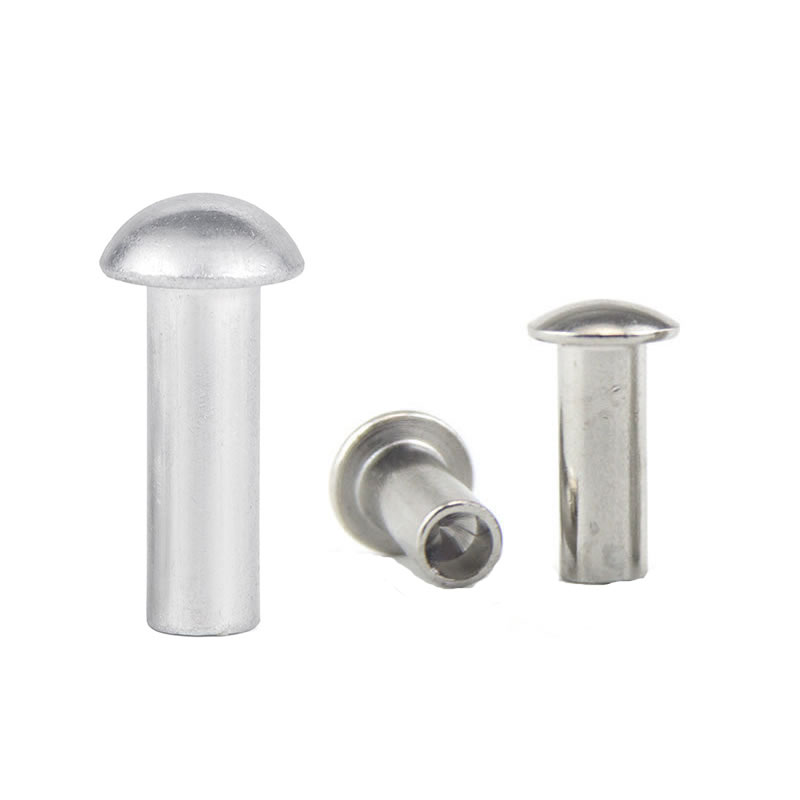

หมุดย้ำกึ่งกลวงหัวเห็ด

เมื่อหมุดย้ำต้องยึดวัสดุเนื้ออ่อนโดยไม่ต้องดึงผ่าน รูปแบบส่วนหัวมีความสำคัญมากกว่าด้าม หัวกลมรวมพลัง หัวแบนก็ขุดได้ แต่กหมุดย้ำกึ่งกลวงหัวเห็ด– ด้วยด้านบนที่กว้างและแผ่รัศมีเบา – กระจายโหลดเหมือนกับแหวนรองในตัว ในขณะที่ยังคงรูปลักษณ์ที่เรียบร้อยต่ำ

นูเต้ เมทัลส์ผลิตหมุดย้ำกึ่งกลวงหัวเห็ดในเหล็กกล้าคาร์บอนต่ำ สแตนเลส และทองเหลืองโดยใช้การมุ่งหน้าเย็นความเร็วสูง ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าได้ประมาณ 70% เมื่อเทียบกับหมุดย้ำตัน ทำให้เหมาะอย่างยิ่งสำหรับการประกอบอัตโนมัติและวัสดุที่ละเอียดอ่อน

ด้านล่าง เราจะให้รายละเอียดทางเทคนิคแก่คุณก่อน จากนั้นจึงแสดงการใช้งานจริงสองรายการซึ่งหมุดย้ำของเราแก้ไขปัญหาการประกอบเฉพาะได้

พารามิเตอร์ทางเทคนิค – อะไรทำให้หัวนี้แตกต่าง

เรขาคณิตของศีรษะ

หัวเห็ดจะกว้างและต่ำกว่าหัวกลมแต่ไม่กว้างเท่าหัวเห็ด ตั้งอยู่ตรงกลาง เหมาะสำหรับพลาสติก โลหะบาง และส่วนประกอบคอมโพสิตที่กังวลเรื่องการดึงทะลุ แต่หัวของโครงจะดูเทอะทะเกินไป

ตัวเลือกวัสดุและการตกแต่ง

 ขนาดมาตรฐาน (เหล็กกล้า ก้าน 3-8 มม.)

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ±0.05มม., เส้นผ่านศูนย์กลางหัว ±0.15มม., ความสูงของหัว ±0.10มม., ความยาว ±0.15มม. มีความยาวและเส้นผ่านศูนย์กลางของหัวที่กำหนดเองได้

คุณสมบัติทางกล (หัวเห็ดเหล็ก 5 มม. ตั้งเป็น ABS 2 มม.)

หัวหมุดย้ำชนิดต่างๆ ที่ผลิตโดย นูเต้ เมทัลส์

นูเต้ เมทัลส์ ผลิตหมุดย้ำที่มีหัวหลายประเภท เช่น หมุดย้ำหัวแบน หมุดย้ำหัวกลม หมุดย้ำหัวเทเปอร์ หมุดย้ำหัวทรัส หมุดย้ำหัวเห็ด เป็นต้น

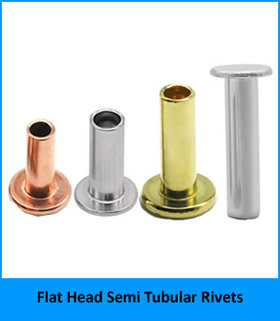

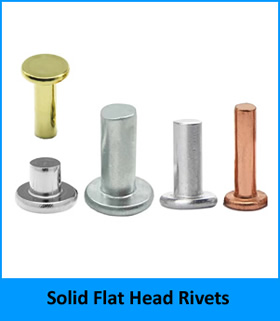

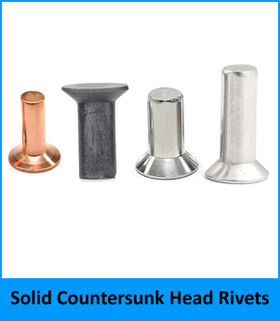

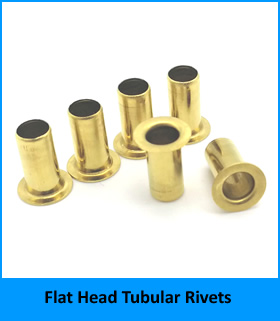

1. หมุดย้ำหัวแบน รวมถึงหมุดย้ำหัวแบน หมุดย้ำกึ่งท่อหัวแบน หมุดย้ำหัวแบน

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวแบนของเราหรือไม่? เพียงแค่คลิก

2. หมุดย้ำหัวกลม รวมถึงหมุดย้ำหัวกลมและหมุดย้ำกึ่งท่อหัวกลม

คลิก  เพื่อทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวกลมของเรา

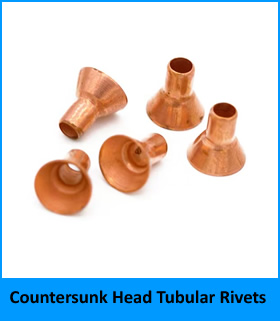

3. หมุดย้ำหัวเทเปอร์ รวมถึงหมุดย้ำหัวเทเปอร์ หมุดย้ำกึ่งท่อหัวเทเปอร์ หมุดย้ำท่อหัวเทเปอร์

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับรีเวทหัวเทเปอร์ กรุณาคลิก

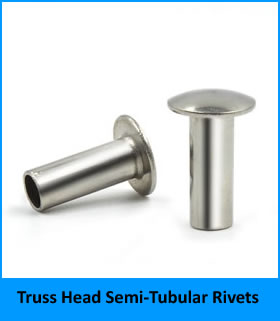

4. หมุดย้ำหัวทรัส รวมถึงหมุดย้ำหัวทรัสและหมุดย้ำกึ่งท่อหัวทรัส

ต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวทรัสหรือไม่? เพียงแค่คลิก

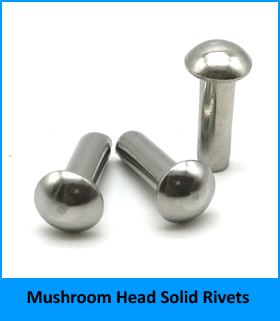

5. หมุดย้ำหัวเห็ด รวมถึงหมุดย้ำหัวเห็ด และหมุดย้ำหัวเห็ดกึ่งท่อ

คลิก  เพื่อดูรายละเอียดเพิ่มเติมเกี่ยวกับหมุดหัวเห็ดของเรา

การใช้งานจริงสองประการ – ตั้งแต่ล้อเลื่อนไปจนถึงเก้าอี้

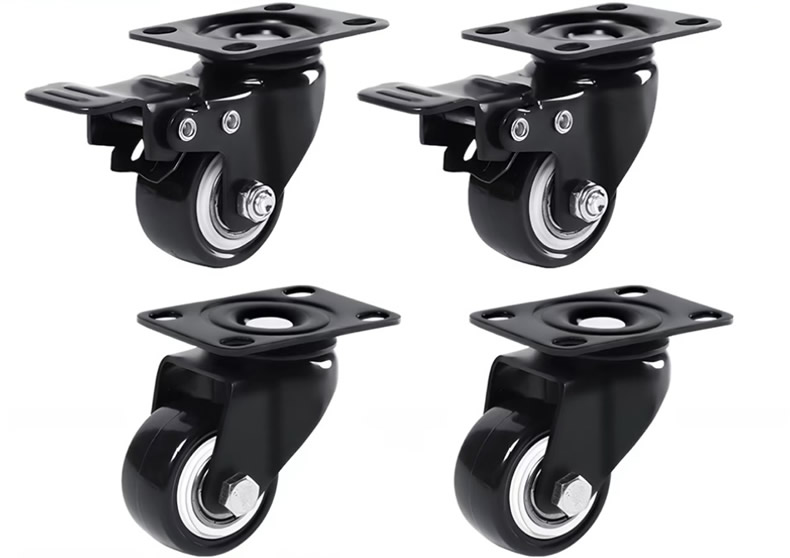

1. ล้อเลื่อนแบบหมุน - ขายึด (เหล็ก, ชุบสังกะสี)

ผู้ผลิตล้อเลื่อนเก้าอี้สำนักงานจำเป็นต้องติดก้านล้อเข้ากับขายึด การออกแบบดั้งเดิมใช้หมุดย้ำแข็ง แต่แรงการตั้งค่าสูงทำให้โครงแบบหมุนผิดรูป พวกเขาลองใช้หมุดย้ำกึ่งกลวงหัวกลม แต่หัวก็ดึงทะลุฉากยึดโลหะบางๆ เมื่อเวลาผ่านไป

เราแนะนำกหมุดเหล็กหัวเห็ดกึ่งกลวง- ก้าน 6 มม. เส้นผ่านศูนย์กลางหัว 15 มม. ชุบสังกะสี หัวเห็ดที่กว้างกระจายน้ำหนักไปทั่วพื้นผิวของตัวยึด ป้องกันการดึงทะลุ ช่องกึ่งกลวงลดแรงในการตั้งค่าลง 70% ช่วยขจัดการเสียรูป การชุบสังกะสีเข้ากันกับพื้นผิวที่มีอยู่ หลังจากรอบการโหลดแบบไดนามิก 100,000 รอบ ไม่มีการคลายหรือล้มเหลวของหมุดย้ำ ลูกค้าแปลงลูกล้อทุกรุ่นเป็นหมุดย้ำหัวเห็ดของเรา

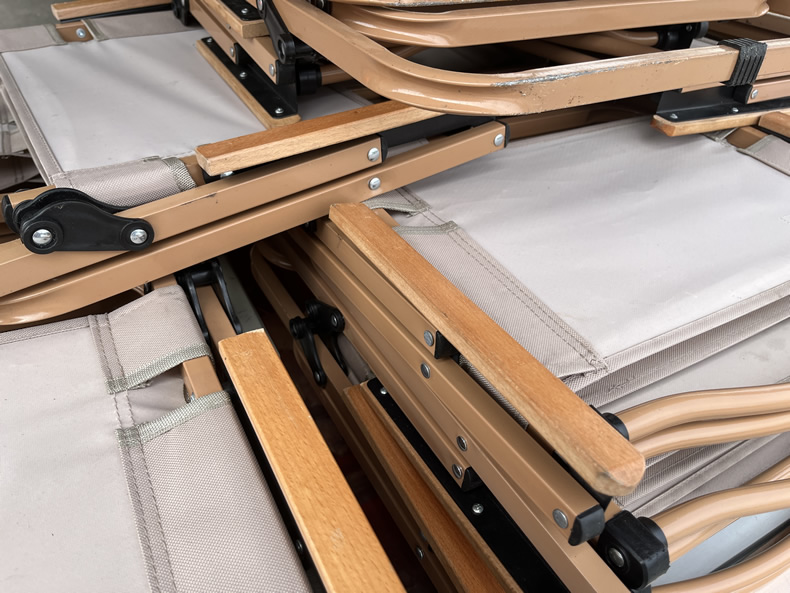

2. เก้าอี้พับ – บานพับที่นั่ง (เหล็ก ชุบซิงค์)

ผู้ผลิตเก้าอี้พับประสบปัญหาอื่น: หมุดหัวกลมที่จุดบานพับไปติดผ้าหุ้มเบาะนั่ง ส่วนหัวมีความสูง 2.8 มม. (สำหรับก้าน 5 มม.) ติดอยู่บนสายรัดระหว่างพับ ลูกค้าก็บ่น. ผู้ผลิตยังต้องการหัวที่กว้างขึ้นเพื่อป้องกันไม่ให้หมุดย้ำเอียงในรูขนาดใหญ่

นูเต้ เมทัลส์ จัดให้หมุดเหล็กหัวเห็ดกึ่งกลวง- ก้าน 5 มม. เส้นผ่านศูนย์กลางหัว 11 มม. ชุบสังกะสี ความสูงของส่วนหัวเพียง 1.6 มม. ซึ่งต่ำพอที่จะทำให้ผ้าโปร่งได้ หัวขนาด 11 มม. เชื่อมรูเลอะเทอะโดยไม่ต้องใช้แหวนรอง การชุบสังกะสีผ่านการพ่นเกลือนาน 72 ชั่วโมงสำหรับใช้ในร่ม/กลางแจ้ง หลังจากดำเนินการผลิตสองครั้งซึ่งมีเก้าอี้ทั้งหมด 150,000 ตัว ลูกค้ารายงานว่าไม่มีข้อร้องเรียนที่ขัดขวางและความล้มเหลวของบานพับเป็นศูนย์

วิธีที่เราผลิตหมุดย้ำกึ่งกลวงหัวเห็ด – หัวเย็น

หัวเห็ดสร้างได้ยากกว่าหัวกลม เนื่องจากโดมที่กว้างและต่ำต้องใช้การไหลของโลหะที่แม่นยำ กระบวนการของเรา:

1. การวาดลวด – ดึงลวดขาเข้า (เหล็ก 1008, สแตนเลส 304 หรือทองเหลือง C260) เข้ากับเส้นผ่านศูนย์กลางก้านที่แน่นอน

2. การตัด – ลวดถูกตัดให้มีความยาวว่างเปล่า

3. เป่าครั้งแรก (กำลังสอง) – ช่องว่างอยู่ตรงกลางและเป็นกำลังสอง

4. การตีครั้งที่สอง (ก่อนมุ่งหน้าไป) – คาร์ไบด์ตายอย่างหยาบเพื่อสร้างโดมเห็ด

5. การเป่าครั้งที่สาม (การมุ่งหน้าสุดท้าย) – โดมถูกสร้างให้มีรูปร่างและความเรียบขั้นสุดท้าย

6. การเจาะ – การเจาะด้วยคาร์ไบด์จะสร้างช่องกึ่งกลวง

7. การตัดขอบ (ไม่จำเป็น) – ลบแฟลชออกจากขอบส่วนหัว

8. Tumbling – ลบคมและขัดเงา

9. การชุบ – การชุบสังกะสีที่ใช้ในบ้านหรือโดยพันธมิตรที่ได้รับการรับรอง

เราใช้แม่พิมพ์หัวเรื่องคาร์ไบด์ขัดเงาถึง Ra 0.1µm โดมมีรัศมีที่เรียบและสม่ำเสมอ ไม่มีจุดแบนหรือรอยเครื่องมือ

สำหรับรายละเอียดโปรดตรวจสอบวิดีโอด้านล่าง:

การประกันคุณภาพ - สิ่งที่เราส่งมอบ

หมุดย้ำกึ่งกลวงหัวเห็ดทุกชุดจาก Nuote Metals ประกอบด้วย:

• ใบรับรองการทดสอบโรงสี (เคมีวัสดุ แรงดึง ความแข็ง)
• รายงานการตรวจสอบขนาด (10 ชิ้น: เส้นผ่านศูนย์กลางของหัว, ht ของหัว, ก้าน, ความยาว, ความลึกของโพรง)
• รายงานความหนาผิวเคลือบ (การชุบสังกะสี)
• ใบรับรองความสอดคล้อง (ลงนาม ตรวจสอบย้อนกลับได้เป็นชุด)

เราได้รับการรับรองมาตรฐาน ISO 9001:2015 การปฏิบัติตาม RoHS และ REACH เป็นมาตรฐาน

นโยบายที่โปร่งใส

• ตัวอย่าง– ฟรี 20 ชิ้น (ลูกค้าชำระค่าขนส่ง)
• ขั้นต่ำ– 2,000 ชิ้น (เหล็ก ขนาดมาตรฐาน)
• เวลานำ(สต็อก) – 5–7 วันทำการ
• เวลานำ(ถังสั่งทำพิเศษ) – 12–15 วันทำการ
• ค่าเครื่องมือ– ไม่มีสำหรับเครื่องมือหัวเห็ดมาตรฐาน (ขนาด 3–8 มม.)

คำถามสามข้อที่เราตอบบ่อยๆ

คำถามที่ 1: กล่องลูกล้อใช้ก้าน 6 มม. พร้อมหัวเห็ด 15 มม. นั่นคืออัตราส่วน 2.5:1 เส้นผ่านศูนย์กลางส่วนหัวสูงสุดที่คุณสามารถสร้างได้สำหรับด้ามที่กำหนดคือเท่าใด

ตอบ: สำหรับการกลึงเย็น เส้นผ่านศูนย์กลางของหัวที่ใช้งานได้จริงสูงสุดคือประมาณ 2.8 เท่าของเส้นผ่านศูนย์กลางด้าม ยิ่งไปกว่านั้น โลหะไม่สามารถไหลเข้าไปในโพรงแม่พิมพ์ได้เต็มที่โดยไม่ทำให้เกิดรอยพับหรือช่องว่าง สำหรับก้านขนาด 6 มม. หัวเห็ดที่ใหญ่ที่สุดที่เราเชื่อถือได้คือ 17 มม. สำหรับก้าน 5 มม. 14 มม. คือขีดจำกัด หากคุณต้องการหัวที่กว้างขึ้น เราขอแนะนำให้เปลี่ยนไปใช้หัวโครงหรือเพิ่มแหวนรองแยกต่างหาก สำหรับเคสแบบล้อเลื่อน ขนาด 15 มม. อยู่ในความสามารถของเราและทำงานได้อย่างสมบูรณ์แบบ

คำถามที่ 2: หมุดย้ำกึ่งกลวงหัวเห็ดสามารถใช้กับพลาสติกโดยไม่ทำให้เจ้านายแตกได้หรือไม่?

ตอบ: ใช่ นั่นคือข้อดีหลักประการหนึ่งของหัวเห็ด โดมต่ำที่กว้างและต่ำกระจายแรงการตั้งค่าไปยังพื้นที่ขนาดใหญ่กว่าหัวกลม สำหรับพลาสติก เราขอแนะนำความยาวลำกล้องให้ยาวกว่าความหนาของวัสดุ 1.0–1.5 มม. พอดี ใช้การกด (ไม่ใช่ค้อน) เพื่อใช้แรงคงที่ สำหรับโครงเก้าอี้พับ บานพับเป็นโลหะ แต่เราใช้หมุดหัวเห็ดที่ทำจาก ABS และโพลีคาร์บอเนตซึ่งให้ผลลัพธ์ที่ดี ส่งตัวอย่างพลาสติกของคุณมาให้เราแล้วเราจะทดสอบ

คำถามที่ 3: หัวเห็ดมาตรฐานของคุณมีรัศมีขอบที่ใหญ่ จำเป็นไหม?

ก. ใช่. รัศมีนั้นไม่สวยงามนัก แต่จะป้องกันไม่ให้ศีรษะตัดเป็นวัสดุอ่อน ขอบที่แหลมคมใต้ศีรษะจะทำหน้าที่เหมือนมีดเมื่อวัสดุงอ หัวเห็ดของเรามีรัศมีต่อเนื่อง 0.3–0.5 มม. จากก้านถึงขอบด้านนอก สิ่งนี้จะช่วยขจัดความเครียดที่เกิดขึ้น สำหรับลูกล้อ รัศมีนั้นป้องกันไม่ให้ขายึดรอบรูหมุดย้ำ ส่วนเก้าอี้ก็ช่วยป้องกันไม่ให้ผ้าหลุดลุ่ย หากคุณต้องการขอบที่คมกว่านี้ (เช่น เพื่อเหตุผลในการตกแต่ง) เราสามารถปรับเปลี่ยนเครื่องมือได้ แต่เราจะเตือนคุณเกี่ยวกับข้อเสียเปรียบ

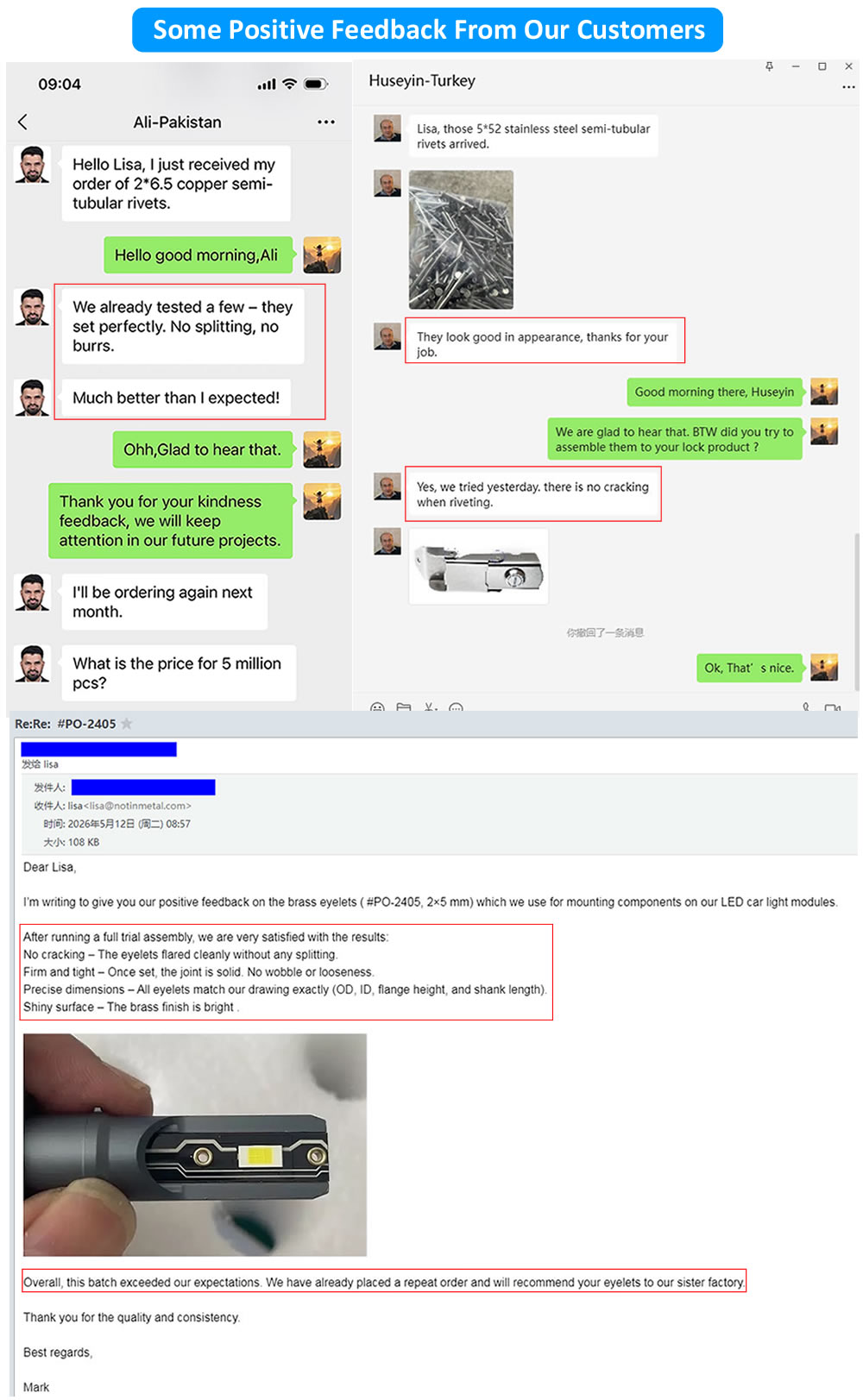

ลูกค้าที่เราให้ความร่วมมือพูดอย่างไร?

ยืนยันความพอดีกับการประกอบจริงของคุณ

วัสดุทุกชนิดมีพฤติกรรมแตกต่างกัน แทนที่จะคาดเดาเราขอแนะนำให้ทำแบบทดสอบง่ายๆ บอกขนาดเส้นผ่าศูนย์กลางก้าน ความยาวลำกล้อง และวัสดุของคุณให้เราทราบ เราจะผลิตเป็นชุดเล็กๆและจัดส่งให้กับคุณ ตั้งให้เป็นองค์ประกอบที่แท้จริงของคุณ วัดการบีบตัว. ตรวจสอบโปรไฟล์ของศีรษะ จากนั้นจึงตัดสินใจเกี่ยวกับการผลิต

ติดต่อนูเต้ เมทัลส์– ส่งรูปวาดของคุณหรือเพียงรายละเอียด
