หมุดย้ำแบบท่อครึ่งหัว Truss

เมื่อการใช้งานเกี่ยวข้องกับรูขนาดใหญ่ วัสดุอ่อน หรือพื้นผิวบาง หัวหมุดย้ำมาตรฐานอาจไม่ได้ให้พื้นที่ผิวเพียงพอที่จะป้องกันการดึงทะลุ ที่หมุดย้ำครึ่งท่อหัวทรัสมีโดมโปรไฟล์ต่ำที่กว้างเป็นพิเศษ โดยทั่วไปจะมีเส้นผ่านศูนย์กลางด้าม 2.2 ถึง 2.8 เท่า ซึ่งกระจายแรงจับยึดไปยังพื้นที่ขนาดใหญ่ เมื่อใช้ร่วมกับช่องกึ่งกลวงที่ช่วยลดแรงยึดเกาะได้สูงสุดถึง 70% หมุดย้ำนี้จึงเป็นตัวเลือกที่ต้องการสำหรับพลาสติก คอมโพสิต และโลหะแบบบาง

นูเต้ เมทัลส์ผลิตหมุดย้ำครึ่งท่อหัวทรัสในเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) อลูมิเนียม และทองเหลืองโดยใช้การมุ่งหน้าเย็นความเร็วสูง คู่มือนี้นำเสนอกรณีศึกษาในโลกแห่งความเป็นจริงสองกรณี ข้อกำหนดทางเทคนิคฉบับสมบูรณ์ และนโยบายคุณภาพที่โปร่งใสของเรา

การใช้งานหมุดย้ำของเราในโลกแห่งความเป็นจริง

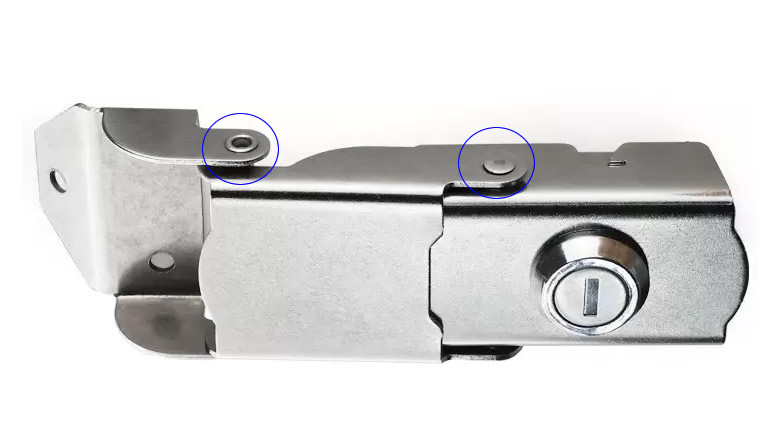

กรณีที่ 1 – ชุดประกอบกลไกการล็อคสแตนเลส

ผู้ผลิตแม่กุญแจทางอุตสาหกรรมจำเป็นต้องใช้หมุดย้ำที่จะยึดแผ่นล็อคภายในไว้โดยไม่ทำให้ตัวสังกะสีหล่อเสียหาย เราจัดหาหมุดย้ำแบบครึ่งท่อหัวทรัสสแตนเลส 304 (เส้นผ่านศูนย์กลาง 4 มม. ความยาวลำกล้อง 6 มม.) หัวที่กว้างเป็นพิเศษขนาด 9 มม. เชื่อมระหว่างรูช่องว่างขนาดใหญ่ และป้องกันไม่ให้หมุดย้ำดึงผ่านแรงสลักซ้ำ ๆ ที่ต่ำกว่า 300 นิวตัน หลังจากการทดสอบรอบ 50,000 ครั้ง ก็ไม่มีใครคลายตัว ลูกค้าให้เครดิตการออกแบบหัวโครงสำหรับขจัดเครื่องซักผ้ารอง

กรณีที่ 2 - การเชื่อมต่อแผงรั้วสวนอลูมิเนียม

บริษัททำฟันดาบในที่พักอาศัยต้องการตัวยึดน้ำหนักเบาและทนทานต่อการกัดกร่อนเพื่อเชื่อมซี่อะลูมิเนียมกับรางแนวนอน เราขอแนะนำหมุดย้ำครึ่งท่อหัวทรัสอะลูมิเนียม (เส้นผ่านศูนย์กลาง 5 มม. ความยาวลำกล้อง 10 มม.) ที่มีการเคลือบผิวแบบอะโนไดซ์ใส หัวกว้าง 11 มม. แนบชิดกับท่ออะลูมิเนียมบางๆ ป้องกันการบุ๋ม ช่องกึ่งกลวงช่วยให้สามารถตั้งด้วยมือโดยใช้เครื่องคั้นด้วยมือ หลังจากสัมผัสกลางแจ้งเป็นเวลา 2 ปี ไม่มีหมุดย้ำใดที่แสดงการกัดกร่อนหรือการคลายตัวของกัลวานิก

หัวหมุดย้ำชนิดต่างๆ ที่ผลิตโดย นูเต้ เมทัลส์

นูเต้ เมทัลส์ ผลิตหมุดย้ำที่มีหัวหลายประเภท เช่น หมุดย้ำหัวแบน หมุดย้ำหัวกลม หมุดย้ำหัวเทเปอร์ หมุดย้ำหัวทรัส หมุดย้ำหัวเห็ด เป็นต้น

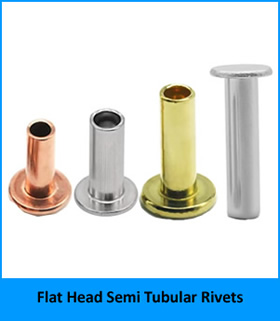

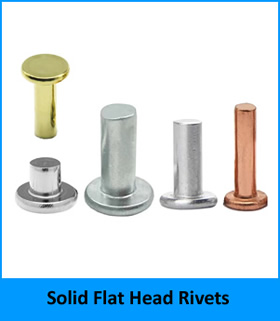

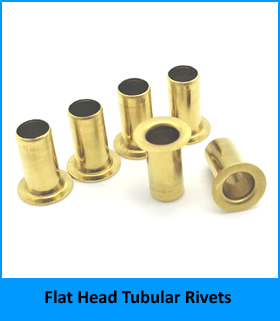

1. หมุดย้ำหัวแบน รวมถึงหมุดย้ำหัวแบน หมุดย้ำกึ่งท่อหัวแบน หมุดย้ำหัวแบน

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวแบนของเราหรือไม่? เพียงแค่คลิก

2. หมุดย้ำหัวกลม รวมถึงหมุดย้ำหัวกลมและหมุดย้ำกึ่งท่อหัวกลม

คลิก  เพื่อทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวกลมของเรา

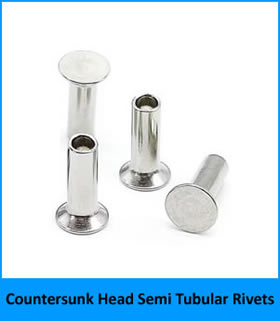

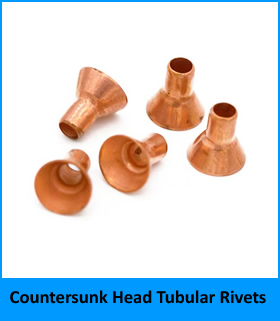

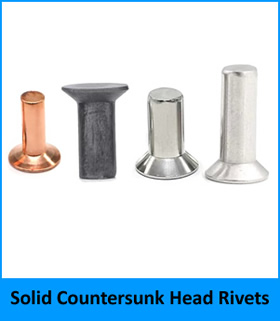

3. หมุดย้ำหัวเทเปอร์ รวมถึงหมุดย้ำหัวเทเปอร์ หมุดย้ำกึ่งท่อหัวเทเปอร์ หมุดย้ำท่อหัวเทเปอร์

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับรีเวทหัวเทเปอร์ กรุณาคลิก

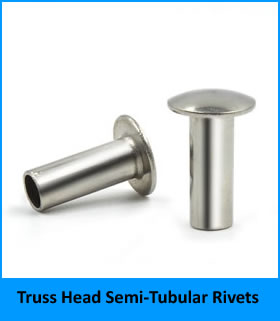

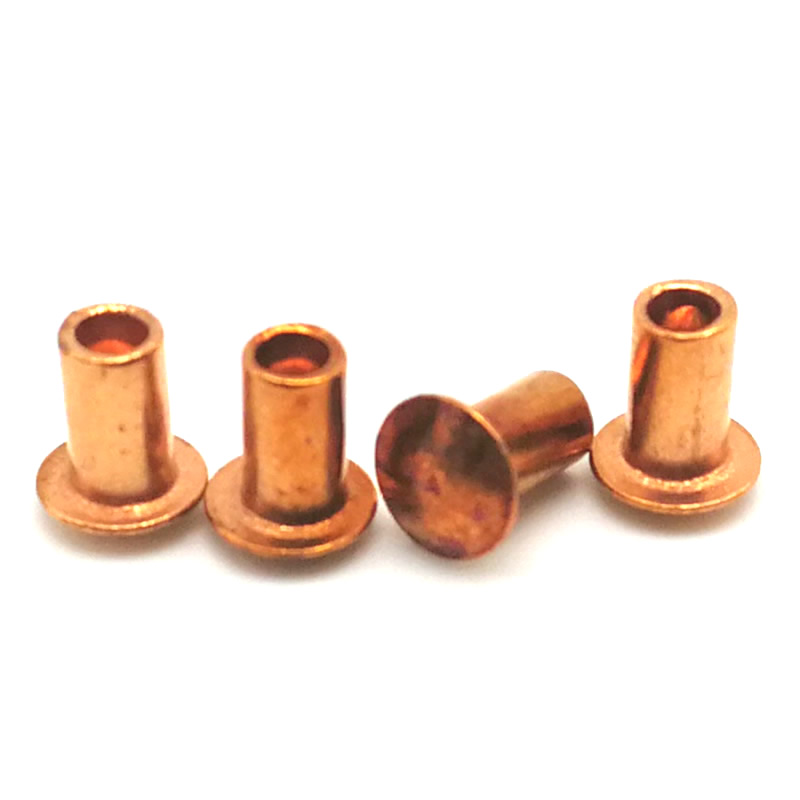

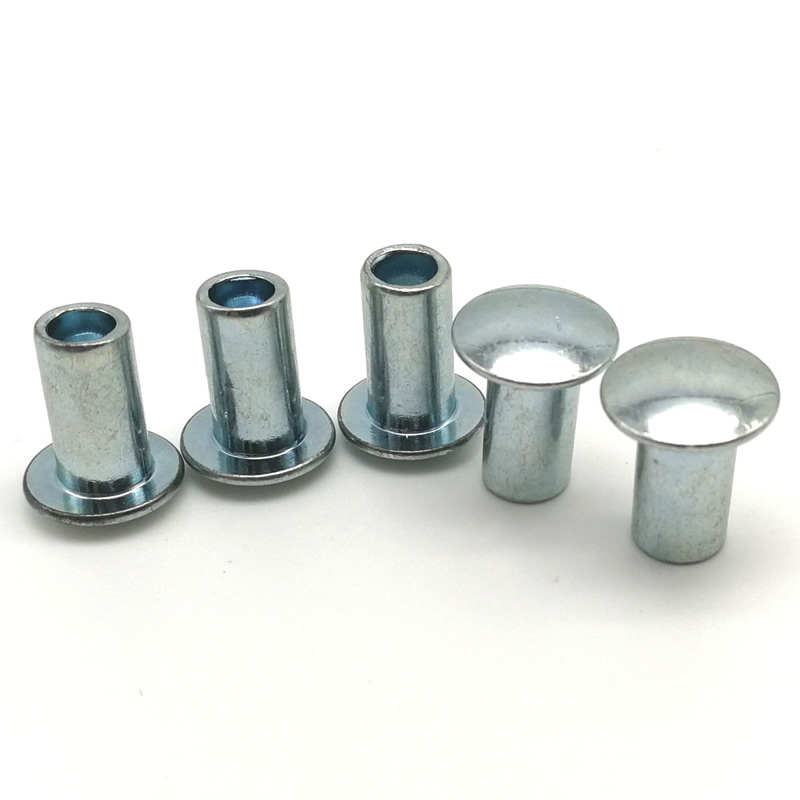

4. หมุดย้ำหัวทรัส รวมถึงหมุดย้ำหัวทรัสและหมุดย้ำกึ่งท่อหัวทรัส

ต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวทรัสหรือไม่? เพียงแค่คลิก

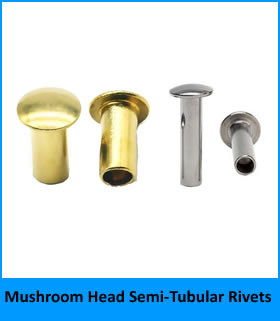

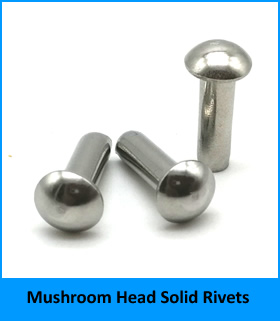

5. หมุดย้ำหัวเห็ด รวมถึงหมุดย้ำหัวเห็ด และหมุดย้ำหัวเห็ดกึ่งท่อ

คลิก  เพื่อดูรายละเอียดเพิ่มเติมเกี่ยวกับหมุดหัวเห็ดของเรา

คุณต้องการทราบวิธีการผลิตหมุดย้ำหรือไม่? เพียงตรวจสอบวิดีโอนี้

พารามิเตอร์ทางเทคนิค

เราผลิตหมุดย้ำเหล่านี้จากวัสดุหลายชนิด มิติข้อมูลทั้งหมดได้รับการตรวจสอบโดยการคัดแยกด้วยแสง

ตัวเลือกวัสดุและคุณสมบัติ

ช่วงขนาดมาตรฐาน (เหล็กกล้า สเตนเลส อะลูมิเนียม ทองเหลือง)

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ±0.05 มม., เส้นผ่านศูนย์กลางหัว ±0.20 มม., ความสูงของหัว ±0.10 มม., ความยาว ±0.15 มม.

คุณสมบัติทางกล (เหล็ก 5 มม. ใส่เป็นแผ่นอลูมิเนียม 2 มม.)

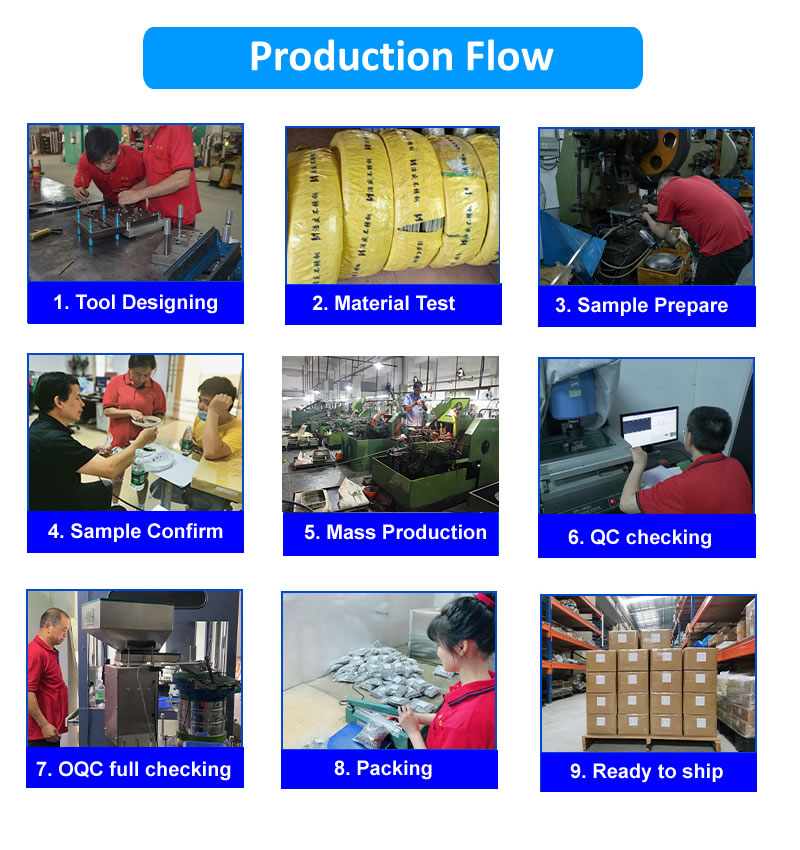

กระบวนการผลิตเจ็ดขั้นตอนของเรา

เราปฏิบัติตามขั้นตอนการทำงานที่มีระเบียบวินัยสำหรับทุกชุดของหมุดย้ำครึ่งท่อหัวทรัส.

1. การจัดหาวัสดุ –เราซื้อลวดหรือเหล็กเส้นที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ แต่ละคอยล์จะมีหมายเลขความร้อนเพื่อให้ตรวจสอบย้อนกลับได้ครบถ้วน

2. การตรวจสอบวัสดุ –วัสดุที่เข้ามาจะถูกทดสอบด้วยสเปกโตรมิเตอร์และเครื่องทดสอบแรงดึง เราตรวจสอบเส้นผ่านศูนย์กลางและสภาพพื้นผิว

3. การปรับแต่งหรือการตั้งค่าเครื่องมือ –สำหรับมิติใหม่ เราออกแบบแม่พิมพ์หัวเย็นคาร์ไบด์ (ระยะเวลาดำเนินการ 15–25 วัน) สำหรับขนาดมาตรฐาน ช่างเทคนิคของเราจะติดตั้งและจัดเรียงเครื่องมือที่มีอยู่

4. การตรวจสอบบทความครั้งแรก –ส่วนหัวเย็นรันหมุดตัวอย่าง 50 ตัว เราวัดเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวทั้งหมด และความลึกของโพรง รายงาน FAI ฉบับเต็มจะถูกส่งถึงคุณเพื่อขออนุมัติ

5. การผลิตจำนวนมาก –เมื่อได้รับการอนุมัติ เราจะดำเนินการที่ 200–400 ชิ้นต่อนาที การตรวจสอบระหว่างดำเนินการเกิดขึ้นทุกๆ 2,000 ชิ้นสำหรับขนาดที่สำคัญ

6. รับเหมาช่วงการชุบหรืออโนไดซ์ (ถ้าจำเป็น) –สำหรับชิ้นส่วนเหล็ก สเตนเลส หรืออะลูมิเนียม เราจะส่งชุดงานไปยังพันธมิตรที่ได้รับการรับรองของเรา ความหนาของชั้นเคลือบได้รับการตรวจสอบโดย XRF หรือกระแสไหลวน

7. การตรวจสอบขาออกขั้นสุดท้าย –เราใช้เครื่องคัดแยกด้วยแสงเพื่อตรวจสอบชิ้นส่วน 100% สำหรับรูปทรงของส่วนหัว ความยาว และความลึกของโพรง ตัวอย่าง AQL (ระดับ II, 1.0) ถูกดึงมาเพื่อทดสอบแรงเฉือน ใบรับรองความสอดคล้องจะมาพร้อมกับการจัดส่งทุกครั้ง

การประกันคุณภาพและการรับรอง

การผลิตหมุดย้ำครึ่งท่อหัวทรัสของเราได้รับการสนับสนุนโดย:

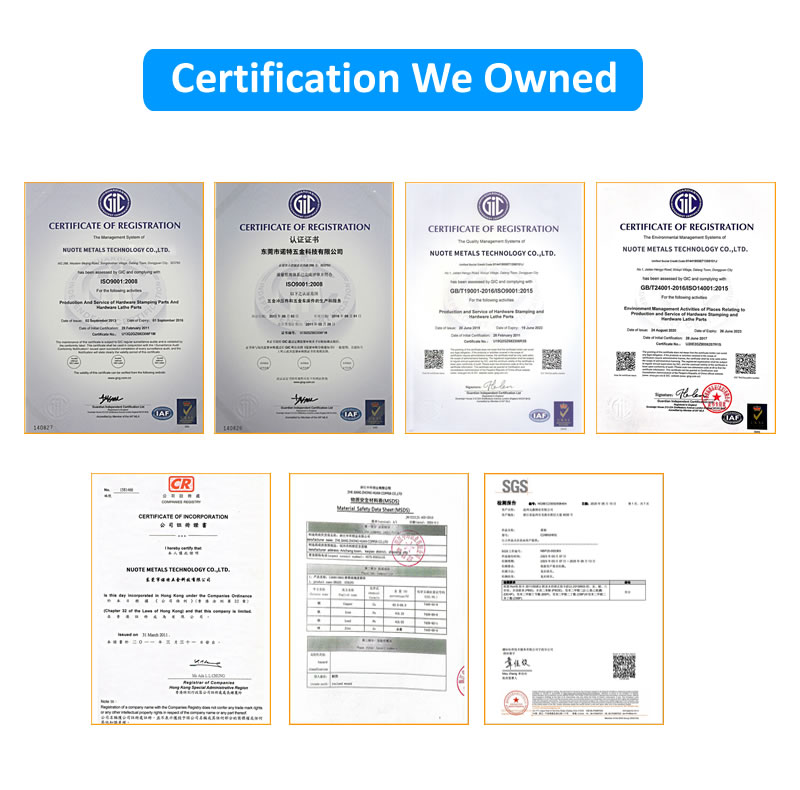

ขอบเขตการรับรอง

ISO 9001:2015 ระบบการจัดการคุณภาพ

การปฏิบัติตาม RoHS (2011/65/EU) สำหรับวัสดุทั้งหมด

การประกาศ REACH SVHC

IATF 16949 มีให้สำหรับโครงการยานยนต์

การจัดส่งแต่ละครั้งประกอบด้วย:

ใบรับรองการทดสอบโรงสี (เคมีของวัสดุและความแข็ง)

รายงานการตรวจสอบมิติ (10 ชิ้นต่อชุด)

ใบรับรองการชุบหรืออโนไดซ์ (ถ้ามี)

ใบรับรองความสอดคล้องที่ลงนามแล้ว

นโยบายที่โปร่งใส

• นโยบายตัวอย่าง – ฟรี 20 ชิ้นสำหรับขนาดมาตรฐานใดๆ (ลูกค้าชำระค่าจัดส่ง)
• ปริมาณการสั่งซื้อขั้นต่ำ – 2,000 ชิ้น สำหรับเหล็ก/ทองเหลือง 3,000 สำหรับสแตนเลส; อลูมิเนียม 5,000
• ระยะเวลาดำเนินการ – 7–10 วันทำการสำหรับขนาดในสต๊อก 15-20 วันสำหรับมิติข้อมูลที่กำหนดเอง
• ค่าเครื่องมือ – ไม่มีสำหรับเส้นผ่านศูนย์กลางมาตรฐานและรูปแบบหัว
• นโยบายการคืนสินค้า – เปลี่ยนชิ้นส่วนที่มีข้อบกพร่องโดยไม่มีค่าใช้จ่าย

นูเต้ เมทัลส์ ไม่คิดค่าใช้จ่ายสำหรับการสุ่มตัวอย่างใหม่ หากบทความแรกไม่เป็นไปตามเกณฑ์ความคลาดเคลื่อนของการวาดของคุณ

คำถามที่พบบ่อย

คำถามที่ 1: เมื่อใดที่ฉันควรเลือกหมุดย้ำครึ่งท่อแบบหัวทรัสเหนือหัวอเนกประสงค์หรือหมุดย้ำหัวกลม

ตอบ: เลือกหัวโครงเมื่อคุณต้องการพื้นผิวลูกปืนที่กว้างที่สุดเท่าที่จะเป็นไปได้โดยมีโปรไฟล์ต่ำสุด เส้นผ่านศูนย์กลางของหัวทรัสคือ 2.2–2.8 เท่าของเส้นผ่านศูนย์กลางด้าม เทียบกับ 1.6–1.8 สำหรับหัวกลมและ 2.0–2.2 สำหรับหัวอเนกประสงค์ ความสูงของหัวก็ต่ำที่สุดเช่นกัน (ประมาณ 25–30% ของเส้นผ่านศูนย์กลางหัว) ทำให้หมุดย้ำแบบท่อครึ่งหัวแบบทรัสเหมาะสำหรับวัสดุที่เปราะ (พลาสติก ไฟเบอร์กลาส วัสดุคอมโพสิต) รูขนาดใหญ่พิเศษ หรือการใช้งานที่หมุดจะถูกปิดทับด้วยอีกชั้นหนึ่ง ตัวอย่างเช่น กรณีศึกษาของเราที่ใช้แผงรั้วอะลูมิเนียมใช้หัวโครงถักเพื่อหลีกเลี่ยงไม่ให้ท่อบางบุ๋ม

คำถามที่ 2: หมุดย้ำครึ่งท่อหัวทรัสสามารถใช้ในสภาพแวดล้อมกลางแจ้งที่มีอลูมิเนียมและเหล็กร่วมกันได้หรือไม่?

ตอบ: ได้ แต่คุณต้องจัดการการกัดกร่อนของกัลวานิก เมื่อใช้หมุดอะลูมิเนียมกับโครงสร้างเหล็ก (หรือกลับกัน) ความชื้นจะสร้างเซลล์กัลวานิก เราขอแนะนำวิธีแก้ปัญหาสามประการ: (1) ใช้แหวนรองแยกไนลอนหรือยางใต้ส่วนหัวและส่วนท้าย (2) เคลือบผงหนาหรือชั้นอะโนไดซ์บนหมุดอะลูมิเนียม หรือ (3) ใช้หมุดสแตนเลส 316 กับอะลูมิเนียม และยอมรับศักย์ไฟฟ้าไฟฟ้าขนาดเล็ก (ยอมรับได้ในสภาพอากาศแห้ง) สำหรับเคสรั้วกลางแจ้ง เราใช้หมุดอะลูมิเนียมพร้อมรางอะลูมิเนียม ไม่มีปัญหาเรื่องไฟฟ้า หากคุณต้องเชื่อมอะลูมิเนียมกับเหล็ก โปรดติดต่อทีมวิศวกรของเราเพื่อขอคำแนะนำเฉพาะเจาะจง

คำถามที่ 3: ระยะการยึดจับสูงสุดสำหรับรีเวทครึ่งท่อหัวทรัสที่ทำจากอะลูมิเนียมคือเท่าใด ทำถังให้ยาวกว่านี้ได้ไหม?

ตอบ: หมุดย้ำครึ่งท่อหัวทรัสอะลูมิเนียมมาตรฐานของเรามีความยาวลำกล้องสูงสุด 20 มม. สำหรับเส้นผ่านศูนย์กลาง 5 มม. ให้การยึดเกาะสูงสุด 7 มม. สำหรับชั้นที่หนาขึ้น เราขอเสนอความยาวลำกล้องแบบกำหนดเองได้สูงสุดถึง 30 มม. (สำหรับเส้นผ่านศูนย์กลาง 6 มม. และ 8 มม.) อย่างไรก็ตาม อลูมิเนียมจะนุ่มกว่าเหล็ก ดังนั้นกระบอกที่ยาวมากอาจเสียรูประหว่างการเซ็ตตัว เราแนะนำให้จำกัดด้ามจับไว้ที่เส้นผ่านศูนย์กลางด้าม 2.5× สำหรับอะลูมิเนียม สำหรับการประกอบอะลูมิเนียมที่หนาขึ้น ให้ลองใช้หมุดย้ำแข็งหรือใช้หมุดเหล็กพร้อมแหวนรองแบบแยกส่วน ระบุความหนาปึกที่แน่นอนของคุณ แล้วเราจะคำนวณความยาวลำกล้องที่เหมาะสมที่สุด

เหตุใดจึงเลือกเราสำหรับหมุดย้ำแบบท่อครึ่งหัวแบบ Truss

มุ่งหน้าเย็นภายใน – การควบคุมเต็มรูปแบบตั้งแต่สายไฟไปจนถึงหมุดย้ำสำเร็จรูป

ขนาดมาตรฐานตั้งแต่ 3 มม. ถึง 8 มม. สำหรับเหล็ก สแตนเลส อลูมิเนียม ทองเหลือง

การคัดแยกด้วยแสง 100% สำหรับรูปทรงของส่วนหัวและความลึกของโพรง

โปรแกรมตัวอย่างฟรี - ทดสอบการตั้งค่าก่อนการผลิต

ตรวจสอบย้อนกลับได้ครบถ้วน – รายงาน MTC, CoC และการเคลือบในทุกคำสั่งซื้อ

ติดต่อ Nuote Metals วันนี้เพื่อขอชุดตัวอย่างหรือแพ็คเกจการปฏิบัติตามข้อกำหนดสำหรับโครงการหมุดยึดท่อครึ่งหัวแบบ Truss ของคุณ
