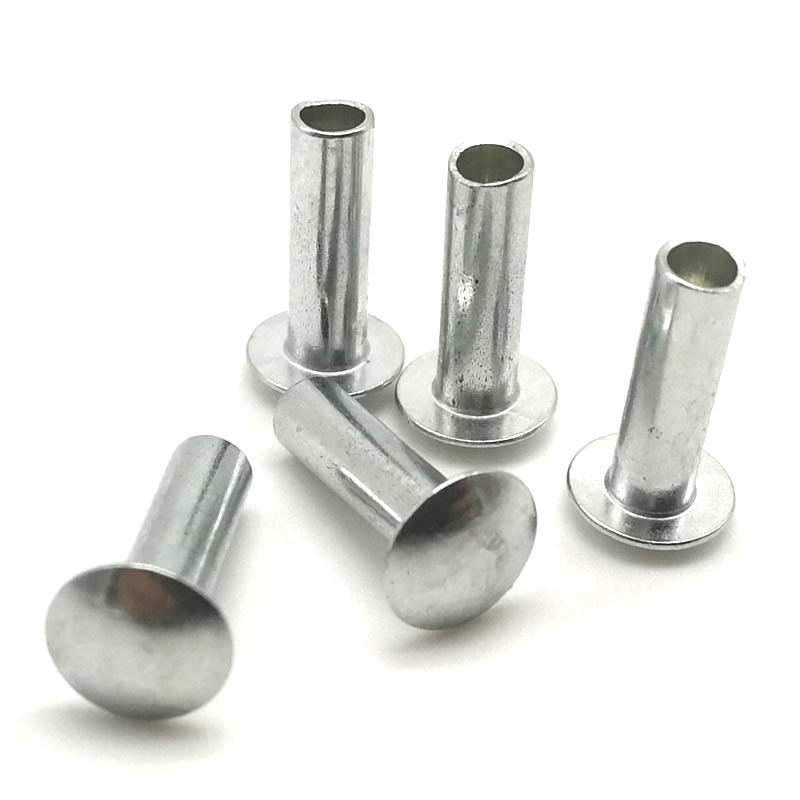

หมุดย้ำแบบท่อครึ่งหัวอเนกประสงค์

เมื่อคุณต้องการหัวหมุดย้ำที่กระจายโหลดในพื้นที่กว้างกว่าหัวกลมแต่อยู่ต่ำกว่าหัวโครงถักหมุดย้ำครึ่งท่อหัวสากลคือคำตอบ สไตล์ส่วนหัวที่หลากหลายนี้ผสมผสานส่วนบนที่มีรัศมีกว้างและนุ่มนวลเข้ากับโดมที่ตื้น ให้ความต้านทานการดึงทะลุได้ดีเยี่ยมโดยไม่ต้องมีลักษณะเทอะทะ

นูเต้ เมทัลส์ผลิตหมุดย้ำครึ่งท่อหัวอเนกประสงค์จากเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304/316) และทองเหลืองโดยใช้หัวตอกเย็นความเร็วสูง ช่องกึ่งกลวงช่วยลดแรงในการตั้งค่าได้ประมาณ 70% เมื่อเทียบกับหมุดย้ำแบบตัน ในขณะที่หัวอเนกประสงค์ให้ความสวยงามที่สมดุล เหมาะสำหรับการใช้งานที่มองเห็นได้และซ่อนไว้

การใช้งานหมุดย้ำของเราในโลกแห่งความเป็นจริง

กรณีที่ 1 – แผงตกแต่งภายในรถยนต์

ผู้ผลิตเบาะรถยนต์จำเป็นต้องใช้ตัวยึดที่ไม่ฉีกขาดผ่านไวนิลที่มีโฟมนุ่มด้านหลัง ของเราหมุดย้ำครึ่งท่อหัวสากล(เส้นผ่านศูนย์กลาง 5 มม. ความยาวลำกล้อง 10 มม. เหล็กชุบสังกะสี) ให้หัวกว้าง 9.5 มม. ที่กระจายแรงจับยึดอย่างสม่ำเสมอ หลังจากการทดสอบการเข้า/ออกเบาะนั่งครบ 100,000 รอบ ก็ไม่มีใครหลุดหรือหลุดออกมา

กรณีที่ 2 – การเสริมผ้าใบกันน้ำสำหรับงานหนัก

ผู้ผลิตผ้าใบกันน้ำทางอุตสาหกรรมจำเป็นต้องใช้หมุดย้ำที่ทนต่อการกัดกร่อนสำหรับจุดผูกที่สัมผัสกับเกลือและฝนบนถนน เราจัดหาหมุดย้ำแบบครึ่งท่อหัวสากลสแตนเลส 304 (เส้นผ่านศูนย์กลาง 6 มม. ความยาวลำกล้อง 12 มม.) หัวอเนกประสงค์แบบกว้างช่วยป้องกันไม่ให้ผ้าขาดภายใต้แรงดึง 200 กก. การใช้งานภาคสนามสองปีไม่พบความล้มเหลว

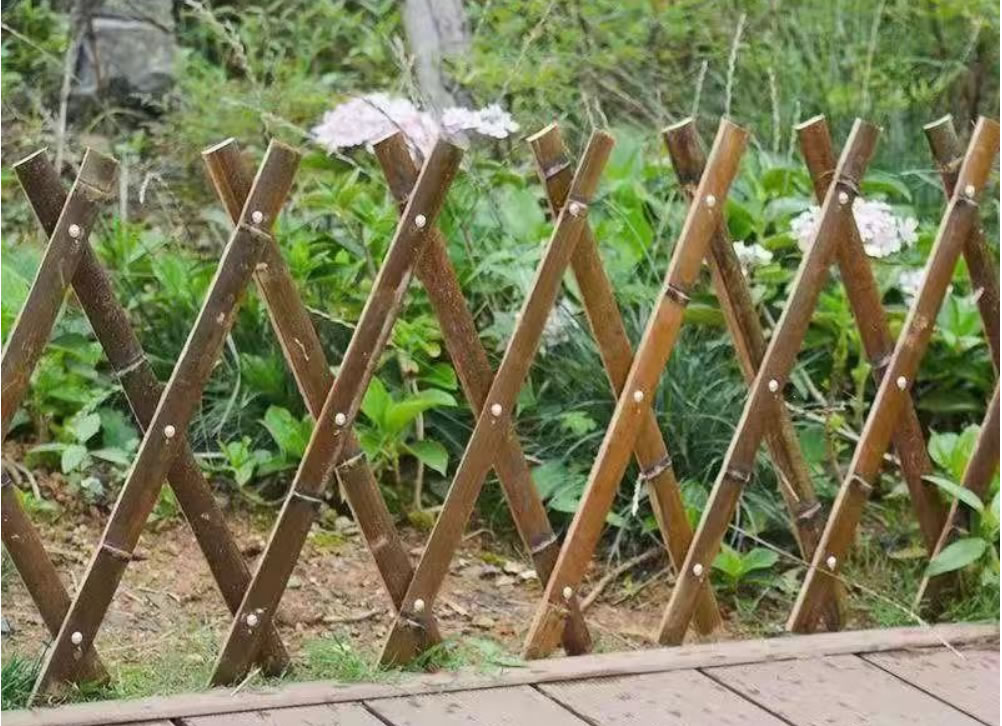

กรณีที่ 3 – การประกอบเฟอร์นิเจอร์กลางแจ้ง

แบรนด์เฟอร์นิเจอร์ในสวนต้องการหมุดย้ำที่มีรูปทรงไม่เตี้ยและไม่ทำให้หมอนกีดขวาง เราขอแนะนำหมุดย้ำแบบท่อครึ่งหัวอเนกประสงค์แบบอะลูมิเนียม (เส้นผ่านศูนย์กลาง 4 มม. ความยาวลำกล้อง 8 มม.) ที่มีการเคลือบผิวแบบโบราณ ความสูงของส่วนหัวเพียง 1.8 มม. แต่เส้นผ่านศูนย์กลาง 7 มม. ให้การรองรับเฟรมอะลูมิเนียมที่เพียงพอ ลูกค้าลดเวลาในการประกอบลง 30% เมื่อเทียบกับการใช้น็อตและโบลต์

หัวหมุดย้ำชนิดต่างๆ ที่ผลิตโดย นูเต้ เมทัลส์

นูเต้ เมทัลส์ทำหมุดย้ำที่มีหัวแบบต่างๆ เช่น หมุดหัวแบน หมุดหัวกลม หมุดหัวเทเปอร์ หมุดหัวทรัส หมุดหัวเห็ด เป็นต้น

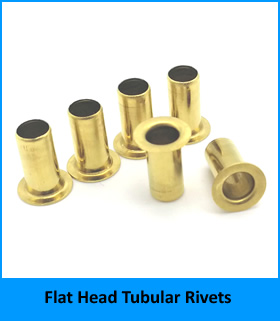

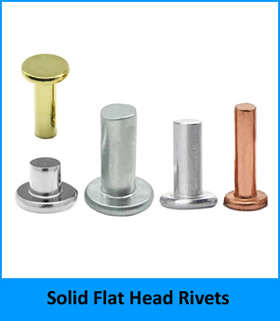

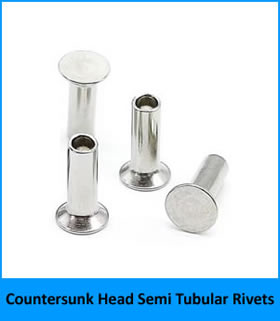

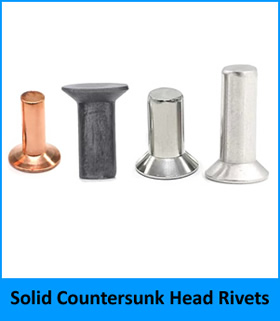

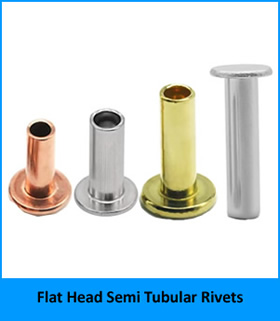

1. หมุดย้ำหัวแบน รวมถึงหมุดย้ำหัวแบน หมุดย้ำกึ่งท่อหัวแบน หมุดย้ำหัวแบน

คุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวแบนของเราหรือไม่? เพียงแค่คลิก

2. หมุดย้ำหัวกลม รวมถึงหมุดย้ำหัวกลมและหมุดย้ำกึ่งท่อหัวกลม

คลิก  เพื่อทราบข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวกลมของเรา

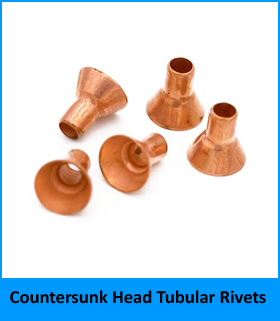

3. หมุดย้ำหัวเทเปอร์ รวมถึงหมุดย้ำหัวเทเปอร์ หมุดย้ำกึ่งท่อหัวเทเปอร์ หมุดย้ำท่อหัวเทเปอร์

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับรีเวทหัวเทเปอร์ กรุณาคลิก

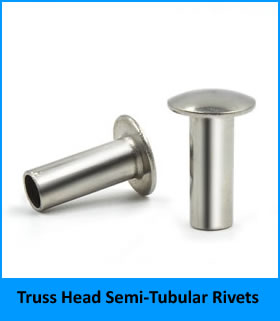

4. หมุดย้ำหัวทรัส รวมถึงหมุดย้ำหัวทรัสและหมุดย้ำกึ่งท่อหัวทรัส

ต้องการข้อมูลเพิ่มเติมเกี่ยวกับหมุดย้ำหัวทรัสหรือไม่? เพียงแค่คลิก

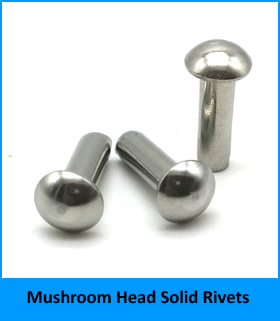

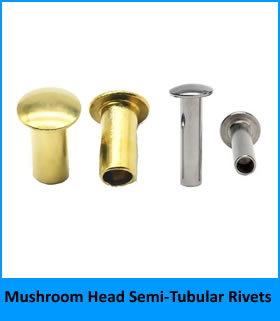

5. หมุดย้ำหัวเห็ด รวมถึงหมุดย้ำหัวเห็ด และหมุดย้ำหัวเห็ดกึ่งท่อ

คลิก  เพื่อดูรายละเอียดเพิ่มเติมเกี่ยวกับหมุดหัวเห็ดของเรา

หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ Nuote Metals และสายการผลิตหมุดย้ำของเรา โปรดดูวิดีโอด้านล่าง

พารามิเตอร์ทางเทคนิค

เราผลิตหมุดย้ำเหล่านี้จากวัสดุหลายชนิด มิติข้อมูลทั้งหมดได้รับการตรวจสอบโดยการคัดแยกด้วยแสง

ตัวเลือกวัสดุและคุณสมบัติ

ช่วงมิติมาตรฐาน (เหล็กกล้า 304 ทองเหลือง)

ความคลาดเคลื่อน: เส้นผ่านศูนย์กลางก้าน ±0.05มม., เส้นผ่านศูนย์กลางหัว ±0.15มม., ความสูงของหัว ±0.10มม., ความยาว ±0.15มม.

คุณสมบัติทางกล (เหล็ก 5 มม. ตั้งเป็นแผ่นเหล็ก 2 มม.)

กระบวนการผลิตเจ็ดขั้นตอนของเรา

เราปฏิบัติตามขั้นตอนการทำงานที่มีระเบียบวินัยสำหรับทุกชุดของหมุดย้ำครึ่งท่อหัวสากล.

1. การจัดหาวัสดุ –เราซื้อลวดที่ผ่านการรับรองจากโรงงานที่ได้รับอนุมัติ แต่ละคอยล์จะมีหมายเลขความร้อนเพื่อให้ตรวจสอบย้อนกลับได้ครบถ้วน

2. การตรวจสอบวัสดุ –ทดสอบลวดขาเข้าด้วยสเปกโตรมิเตอร์และเครื่องทดสอบแรงดึง เราตรวจสอบเส้นผ่านศูนย์กลางและสภาพพื้นผิว

3. การปรับแต่งหรือการตั้งค่าเครื่องมือ –สำหรับมิติใหม่ เราออกแบบแม่พิมพ์หัวเย็นคาร์ไบด์ (ระยะเวลาดำเนินการ 15–25 วัน) สำหรับขนาดมาตรฐาน ช่างเทคนิคของเราจะติดตั้งและจัดเรียงเครื่องมือที่มีอยู่

4. การตรวจสอบบทความครั้งแรก –ส่วนหัวเย็นรันหมุดตัวอย่าง 50 ตัว เราวัดเส้นผ่านศูนย์กลางของหัว ความสูงของหัว เส้นผ่านศูนย์กลางของด้าม ความยาวทั้งหมด และความลึกของโพรง รายงาน FAI ฉบับเต็มจะถูกส่งถึงคุณเพื่อขออนุมัติ

5. การผลิตจำนวนมาก –เมื่อได้รับการอนุมัติ เราจะดำเนินการที่ 200–400 ชิ้นต่อนาที การตรวจสอบระหว่างดำเนินการเกิดขึ้นทุกๆ 2,000 ชิ้นสำหรับขนาดที่สำคัญ

6. การชุบแบบรับเหมาช่วง หรือปการช่วยเหลือ (ถ้าจำเป็น) –สำหรับชิ้นส่วนที่เป็นเหล็ก เราจะส่งแบทช์ไปยังพันธมิตรการชุบที่ผ่านการรับรองของเรา สำหรับสเตนเลส เรามีทู่ ความหนาของการชุบได้รับการตรวจสอบโดย XRF

7. การตรวจสอบขาออกขั้นสุดท้าย –เราใช้เครื่องคัดแยกด้วยแสงเพื่อตรวจสอบชิ้นส่วน 100% สำหรับรูปทรงของส่วนหัว ความยาว และความลึกของโพรง ตัวอย่าง AQL (ระดับ II, 1.0) ถูกดึงมาเพื่อทดสอบแรงเฉือน ใบรับรองความสอดคล้องจะมาพร้อมกับการจัดส่งทุกครั้ง

การประกันคุณภาพและการรับรอง

การผลิตของเราหมุดย้ำครึ่งท่อหัวสากลได้รับการสนับสนุนโดย:

ขอบเขตการรับรอง

• ISO 9001:2015 ระบบการจัดการคุณภาพ
• การปฏิบัติตาม RoHS (2011/65/EU) สำหรับวัสดุทั้งหมด
• การประกาศ REACH SVHC
• IATF 16949 มีให้สำหรับโครงการยานยนต์

การจัดส่งแต่ละครั้งประกอบด้วย:

• ใบรับรองการทดสอบโรงสี (เคมีของวัสดุและความแข็ง)
• รายงานการตรวจสอบมิติ (10 ชิ้นต่อชุด)
• ใบรับรองการชุบหรือทู่ (ถ้ามี)
• ใบรับรองความสอดคล้องที่ลงนามแล้ว

นโยบายที่โปร่งใส

• นโยบายตัวอย่าง – ฟรี 20 ชิ้นสำหรับขนาดมาตรฐานใดๆ (ลูกค้าชำระค่าจัดส่ง)
• ปริมาณการสั่งซื้อขั้นต่ำ – 2,000 ชิ้น สำหรับเหล็ก/ทองเหลือง สแตนเลส 3,000
• ระยะเวลาดำเนินการ – 7–10 วันทำการสำหรับขนาดในสต๊อก 15-20 วันสำหรับมิติข้อมูลที่กำหนดเอง
• ค่าเครื่องมือ – ไม่มีสำหรับเส้นผ่านศูนย์กลางมาตรฐานและรูปแบบหัว
• นโยบายการคืนสินค้า – เปลี่ยนชิ้นส่วนที่มีข้อบกพร่องโดยไม่มีค่าใช้จ่าย

นูเต้ เมทัลส์ไม่คิดค่าใช้จ่ายสำหรับการสุ่มตัวอย่างซ้ำหากบทความแรกไม่เป็นไปตามเกณฑ์ความคลาดเคลื่อนของการวาดของคุณ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างหมุดย้ำท่อครึ่งหัวสากลและหมุดย้ำท่อครึ่งหัวกลม? เมื่อใดที่ฉันควรเลือกหัวสากล?

ตอบ: หัวกัดอเนกประสงค์มีเส้นผ่านศูนย์กลางใหญ่กว่า (โดยทั่วไปจะมีเส้นผ่านศูนย์กลางด้าม 2.0–2.2 เท่า) เมื่อเทียบกับหัวกลม (1.6–1.8 เท่า) นอกจากนี้ยังมีโปรไฟล์ที่ต่ำกว่า (ความสูงของหัวประมาณ 30% ของเส้นผ่านศูนย์กลางของหัว เทียบกับ 45% สำหรับหัวกลม) สิ่งนี้ทำให้หัวอเนกประสงค์ดีกว่าสำหรับวัสดุอ่อนหรือบางซึ่งความต้านทานการดึงทะลุเป็นสิ่งสำคัญ แต่คุณต้องการให้มีลักษณะที่เกะกะน้อยลง เลือกหมุดย้ำแบบท่อครึ่งหัวอเนกประสงค์สำหรับการใช้งานต่างๆ เช่น อุปกรณ์ตกแต่งรถยนต์ ผ้าใบกันน้ำ เบาะ และชิ้นส่วนพลาสติกที่หัวกลมอาจเจาะเข้าไปหรือดูโดดเด่นเกินไป

คำถามที่ 2: สามารถใช้หมุดย้ำแบบท่อครึ่งหัวอเนกประสงค์ร่วมกับแหวนรองเพื่อเพิ่มความต้านทานการดึงออกในวัสดุที่อ่อนนุ่มมากได้หรือไม่

ตอบ: อย่างแน่นอน สำหรับพื้นผิวที่อ่อนนุ่มเป็นพิเศษ เช่น โฟม นีโอพรีน หรือยางบาง เราขอแนะนำให้เพิ่มแหวนรองแบบเรียบไว้ใต้ส่วนหางที่ยึด หัวอเนกประสงค์แบบกว้างที่ด้านที่มองเห็นรวมกับแหวนรองที่ด้านตาบอดทำให้เกิดแซนวิชที่ป้องกันการดึงทะลุแม้ภายใต้โหลดที่มีไดนามิกสูง Nuote Metals สามารถจัดหาแหวนรองเหล็กหรือทองเหลืองที่เข้าชุดกันซึ่งบรรจุไว้ล่วงหน้าด้วยหมุดย้ำของเรา ระบุ “พร้อมแหวนรอง” เมื่อสั่งซื้อ สำหรับโฟมที่มีความหนามากกว่า 5 มม. เรายังเสนอความยาวกระบอกแบบกำหนดเองเพื่อรองรับความสูงของปึกเพิ่มเติม

คำถามที่ 3: คุณมีวัสดุและการตกแต่งอะไรบ้างสำหรับหมุดย้ำเหล่านี้ และวัสดุใดดีที่สุดสำหรับการใช้งานกลางแจ้ง

ตอบ: เรานำเสนอเหล็กกล้าคาร์บอนต่ำ (ชุบสังกะสีสำหรับในร่ม/กลางแจ้งที่ไม่รุนแรง), สเตนเลส 304 (เหมาะสำหรับกลางแจ้งทั่วไป) และสเตนเลส 316 (ดีที่สุดสำหรับเดินทะเล/ชายฝั่ง) สำหรับงานตกแต่ง ทองเหลืองที่มีผิวแบบโบราณหรือนิกเกิลใช้งานได้ดีแต่ทนทานต่อการกัดกร่อนน้อยกว่าสเตนเลส สำหรับเฟอร์นิเจอร์กลางแจ้งหรือผ้าใบกันน้ำที่โดนฝนและรังสียูวี เราขอแนะนำหมุดย้ำท่อครึ่งหัวอเนกประสงค์สแตนเลส 304 ที่มีการเคลือบพื้นผิว หากต้องการสัมผัสกับน้ำเค็มโดยตรง (ที่คลุมเรือ อุปกรณ์ท่าเรือ) ให้เลือกสเตนเลส 316 เราให้ข้อมูลการทดสอบสเปรย์เกลือเมื่อมีการร้องขอ

เหตุใดจึงเลือกเราสำหรับหมุดย้ำแบบท่อครึ่งหัวแบบสากล

• มุ่งหน้าเย็นภายใน – การควบคุมเต็มรูปแบบตั้งแต่สายไฟไปจนถึงหมุดย้ำสำเร็จรูป
• ขนาดมาตรฐานตั้งแต่ 3 มม. ถึง 8 มม. มีในสต็อกเสมอ
• ตระกูลวัสดุสามกลุ่ม: เหล็กกล้า สแตนเลส (304/316) ทองเหลือง
• การคัดแยกด้วยแสง 100% สำหรับรูปทรงของส่วนหัวและความลึกของโพรง
• โปรแกรมตัวอย่างฟรี - ทดสอบการตั้งค่าก่อนการผลิต
• การตรวจสอบย้อนกลับแบบเต็ม – MTC, CoC และรายงานการชุบในทุกคำสั่งซื้อ

ติดต่อนูเต้ เมทัลส์วันนี้เพื่อขอชุดตัวอย่างหรือชุดการปฏิบัติตามข้อกำหนดสำหรับคุณหมุดย้ำครึ่งท่อหัวสากลโครงการ.
